Instrument

ACHTUNG: Rückseite des Instrumentes trocken halten!
Halten Sie die Rückseite des Instrumentes unbedingt trocken.
Bei Missachtung kann es zu Schaden am Gerät kommen, wenn
Wasser durch das Belüftungsloch in das Instrument eintritt oder
wenn Wasser in Kontakt mit den elektrischen Steckern kommt!
ST60+ Instrumente können an Deck oder unter Deck installiert werden,
vorausgesetzt, die Rückseite des Instrumentes ist vor Wasserkontakt geschützt.
Jedes Instrument muss so positioniert werden, dass es:
• leicht vom Steuermann erreicht werden kann,
• vor mechanischen Schäden geschützt ist,
• mindestens 23 cm Abstand vom Kompass hat,
• mindestens 50 cm Abstand von Geräten hat, die Radiosignale aussenden,
• für Installations- und Service-Zwecke leicht zugänglich ist.
Mit Standardgehäuse
(Pultaufbau-Montage)
Mit Einbaurahmen
(Pulteinbau-Montage)

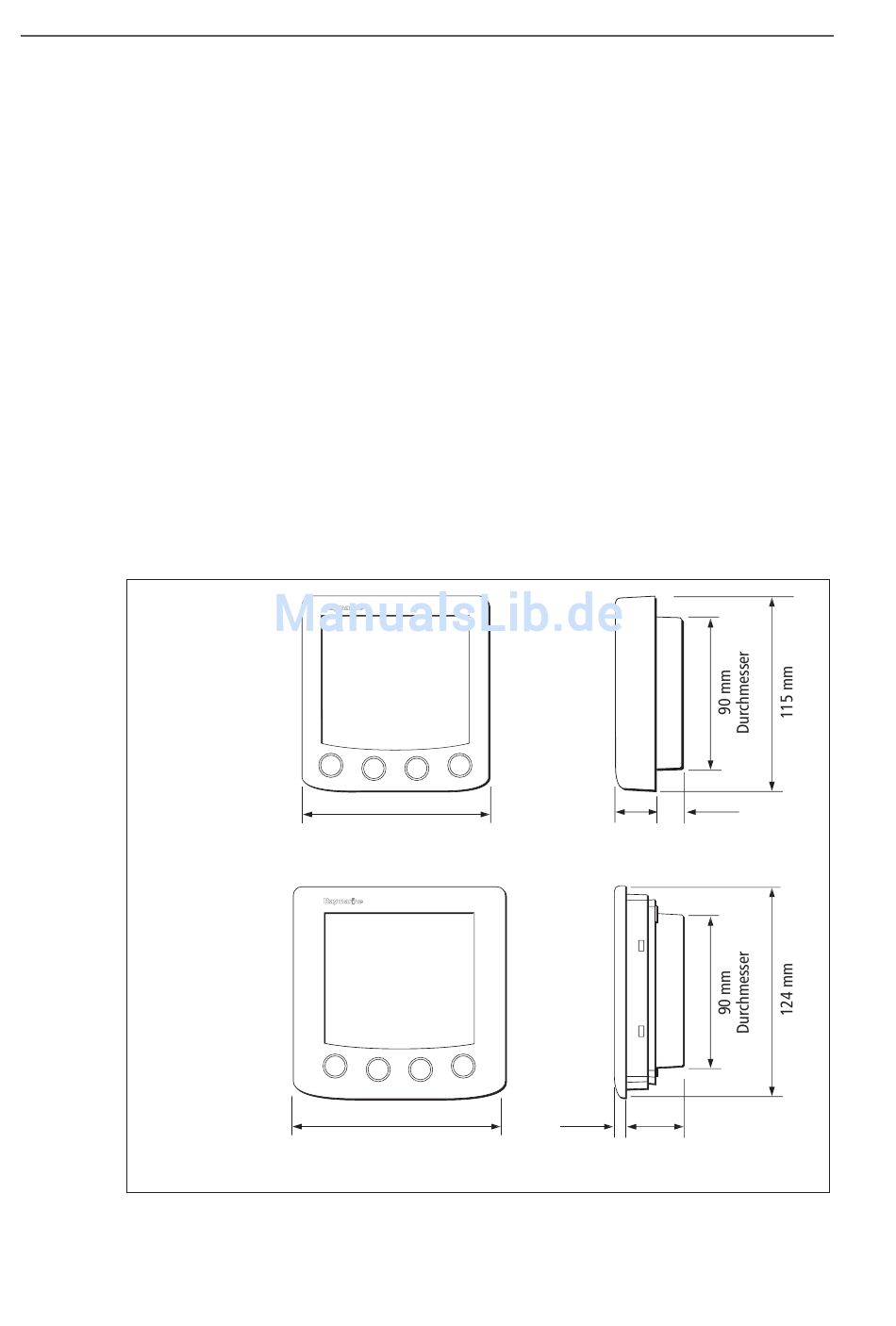

Abmessungen ST60+ Instrumente
110 mm
124 mm
ST60+ Echolot
15 mm
23.5 mm
6,5 mm 35 mm
D8146-1
