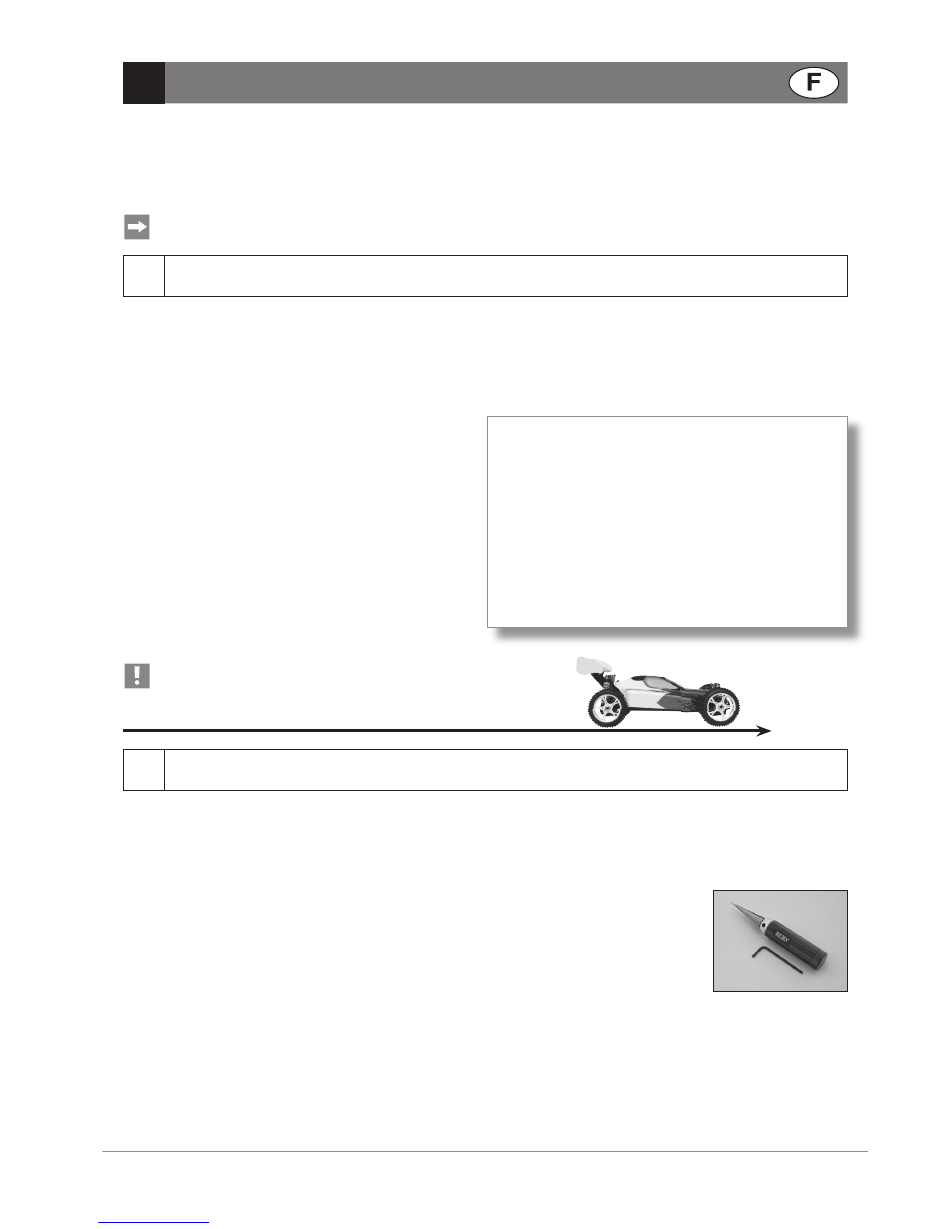

Outils Et Auxiliaires, Liste De Contrôle; Montage De La Carrosserie Et Placer Les Autocollants Décoratifs - Reely Rex-X Promo Ii Rtr Bedienungsanleitung

4
Le Buggy Rex-X Promo II est complètement monté et prêt à être mis en service (Ready To Run).
Avant la première mise en service, il ne faut régler que quelques paramètres de base respectivement de vérifier, ainsi que
de mettre à disposition les accessoires et l'outillage.
Parcourez tous les points de la liste de contrôle l'un après l'autre et votre modèle est prêt à rouler.
Les mesures de réglages sur le châssis et/ou le montage d´une autre installation RC nécessitent
l´utilisation de divers outils. Ces derniers sont listés ci-dessous
4.2
O
UTILS
- Clé à douille 17 mm pour les écrous de roues
Clé à molette 5mm
-
pour le réglage du centrage et du déport
- Clé à molette 5,5 mm pour changer les
amortisseurs de chocs (pour contrer)
- Clé hexagonale 3mm pour les pivots de l´essieu
- Clé haxagonale 2.5 mm
pour changer l´amortisseur de chocs
- Clé hexagonale 2 mm
pour les vis sans tête sur les entraîneurs du cardan
et des arbres d´entraînement
- Clé hexagonale 1.5 mm pour les vis sans tête
sur les bagues d´arrêt de la timonerie de vitesse/
frein et de direction et sur les stabilisateurs
transversaux (en option)
- Tournevis cruciforme (Ph No 1)
pour toutes les vis sur le châssis,
les boîtiers de différentiels et la plaque de
montage RC
Tournevis pour la vis d´arrêt et pour l´aiguille du
-
gicleur principal
Les indications relatives à la position avant / arrière / à droite /
à gauche se réfèrent toujours à l'axe longitudinal des véhicules
4.3
Dans le contenu de l'emballage du châssis du modèle Rex-X Promo II, les éléments de fixation de la carrosserie jointe sont
déjà pré-montés.
Avant d'apposer la carrosserie, il faut percer les trous pour les supports de carrosserie et le passage de l'antenne
ainsi que pour la garniture. Utilisez une perceuse spécialement conçu pour les carrosseries.
Placer la carrosserie
- Appliquez de la craie en couleur ou une couleur séchant lentement sur les pointes des
supports de carrosserie.
- Placez la carrosserie le plus précisément possible sur le châssis.
- Retirez à nouveau la carrosserie et
- Percez des trous dans la carrosserie là où vous avez marqué les points avec la craie.
- Placez la carrosserie et fixez-la au moyen des goupilles fendues de carrosserie.
- Déterminez la position du tube de l'antenne sur la carrosserie et
- percez ici également un trou pour le passage de l'antenne.
- Découpez, si nécessaire, des trous pour monter le démarreur à câble, le bouchon du réservoir et le collecteur du
radiateur.
La carrosserie Rex-X Promo II est déjà découpée et peinte !
- Les autocollants décoratifs doivent être collés de l´extérieur
- Recouvrir la carrosserie et les autocollants d´un détergent léger avant de les placer.
Les autocollants décoratifs peuvent être ainsi temporairement ajustés et les bulles d´air peuvent être
lissées.
- Les détails fins tels cadres de fenêtres, découpes de portes ou bordures, peuvent être retracés au moyen de
bandes décoratives ou d´un marqueur étanche.
76
Downloaded from www.Manualslib.com
P
RÉPARATIONS
O
UTILS ET AUXILIAIRES
A
TTENTION
vu du sens de marche « avant » !
M
ONTAGE DE LA CARROSSERIE ET PLACER LES AUTOCOLLANTS DÉCORATIFS
manuals search engine
,
LISTE DE CONTRÔLE
M
OYENS AUXILIAIRES
- Serre-câble
- Huile pour filtre à air
- Huile fluide pour machine pour le graissage et
- à la protection de la chambre de combustion contre
les résidus corrosifs dans le moteur («After Run»)
L
ISTE DE CONTRÔLE DE MISE EN SERVICE
Ce qui est à faire :
- Contrôler l'alignement et le jeu d'engrenage de
l'entraînement
- Mise en service de l´installation RC
- Contrôler le fonctionnement des servos
- Vérifier la portée de l'émetteur de télécommande
- Vérifier le réglage de base du carburateur
- Faire roder le moteur
- Montage de la carrosserie
!
Notice d´utilisation 4WD Buggy Chassis Rex-X Promo II réf. 23 50 00
