Butée de distance Blum
REMARQUE
➢ Ne pas encoller la butée de distance Blum

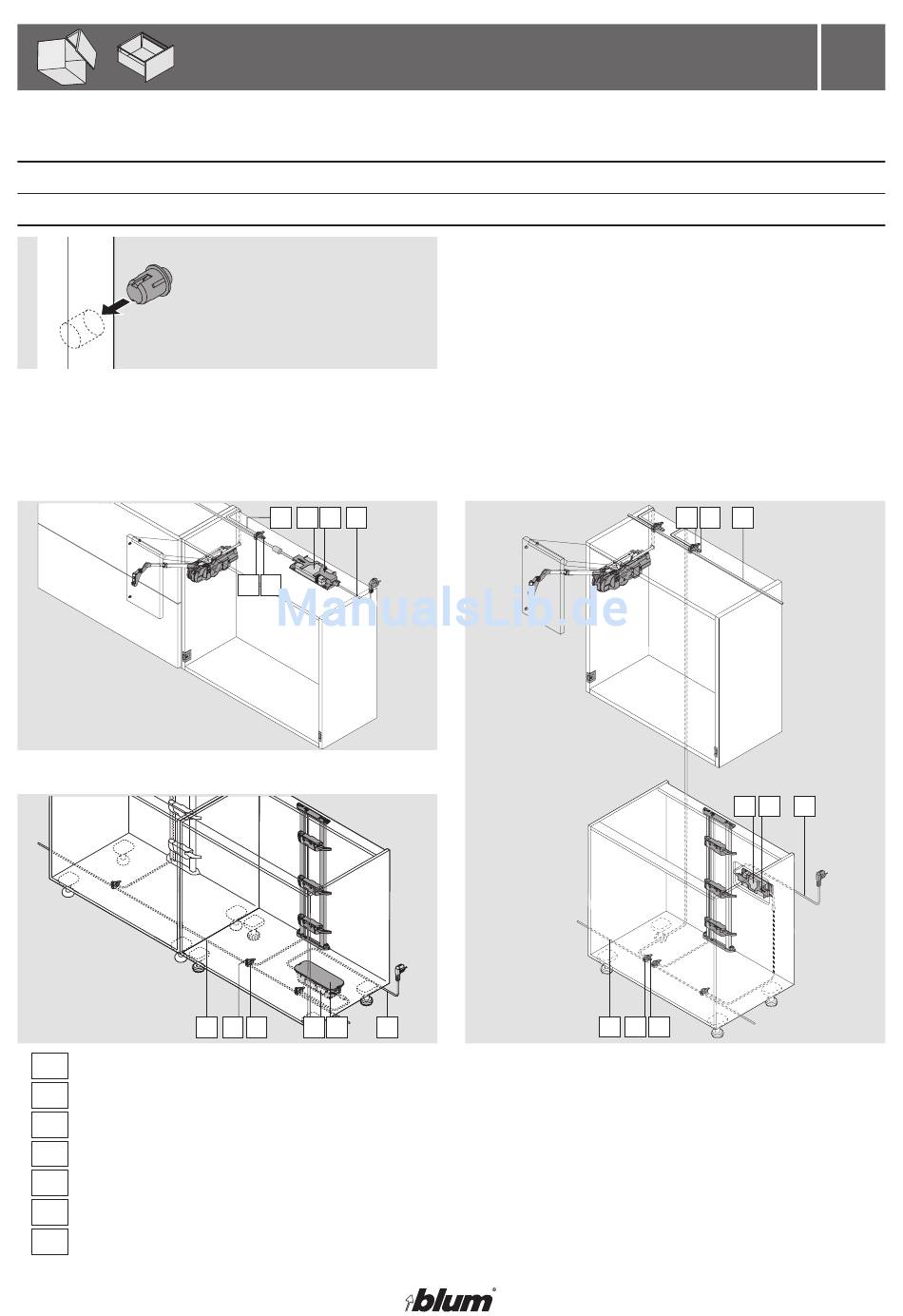

Schéma de câblage
Meuble haut
Meuble bas
A1 Alimentation Blum avec indicateur de fonctionnement DEL
Support d'alimentation – Montage sur fond de meuble
A2
A3 Support d'alimentation – Montage sur le dos
A4 Câble d'alimentation
A5 Câble de distribution à recouper
A6 Noeud de connexion
A7 Protection de fin de câble
A5 A1 A3 A4
A6 A7
A5 A7 A6 A1 A2
Montage dans la face
Cadre en aluminium : Montage dans le corps de
meuble
Combinaison meuble haut et meuble bas
A4
A6 A7 A5
A1 A3
A5 A6 A7
FR
A4
