Inhaltszusammenfassung für blum SERVO-DRIVE uno

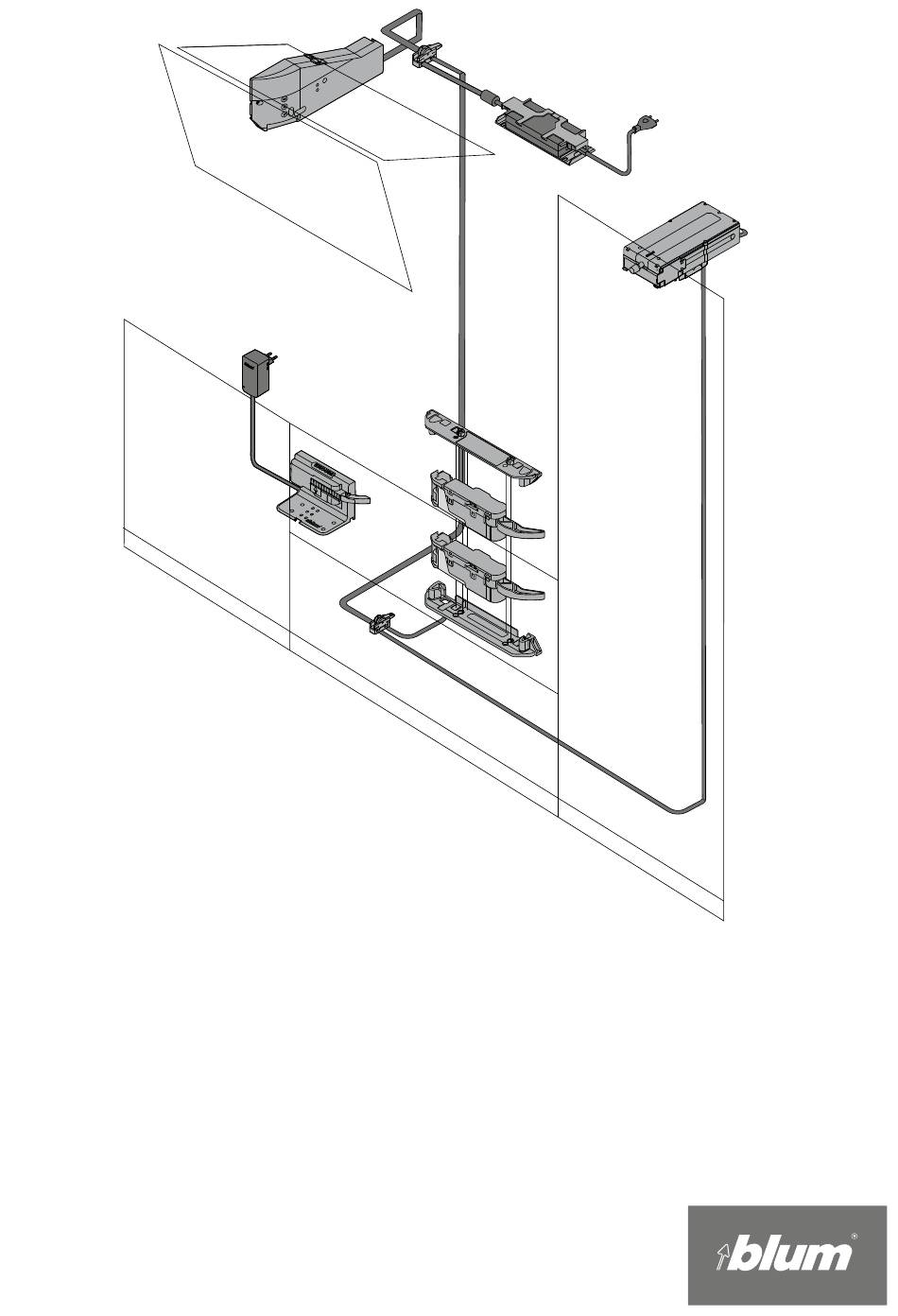

- Seite 1 SERVO-DRIVE uno www.blum.com...
- Seite 2 Zu dieser Anleitung Herzlichen Dank für Ihren Kauf! Mit SERVO-DRIVE, der elektrischen Bewegungsunterstützung, haben Sie ein hochwertiges Produkt der Julius Blum GmbH erworben, das Ihnen Ihre Arbeit im Haus- halt erleichtern wird. Damit Sie den Komfort von SERVO-DRIVE sicher genießen können, beachten Sie bitte folgende Hinweise: ➢...
- Seite 3 • Die Möbel müssen fest an der Wand befestigt sein, damit sie nicht kippen können. Die technischen Daten sind in den Blum-Verkaufsunterlagen aufge- führt. Für detaillierte Informationen wenden Sie sich bitte an Ihren Händler. Für jegliche andere Verwendung übernimmt die Julius Blum GmbH keine Haftung.
- Seite 4 SERVO-DRIVE entspricht dem zur Zeit geltenden Stand der Sicherheitstechnik. Trotzdem verbleiben gewisse Restrisiken bei Nicht- beachtung dieser Bedienungsanleitung. Bitte haben Sie dafür Verständ- nis, dass die Julius Blum GmbH keinerlei Haftung oder Gewährleistung für Schäden und Folgeschäden übernehmen kann, die durch Nichtbeachtung der Bedienungsanleitung entstehen.
- Seite 5 SERVO-DRIVE-Komponenten an. • Nur eine qualifizierte Fachkraft darf SERVO-DRIVE-Komponenten einbauen und austauschen, die Position des SERVO-DRIVE-Netzgerätes oder die Verkabelung verändern. • Stellen Sie sicher, dass die Blum-Distanzpuffer an der Front montiert sind. HINWEIS Um den Schubkasten gegen unbeabsichtigtes Betätigen zu sichern, empfehlen wir, das SERVO-DRIVE-Netzgerät an eine schaltbare...
- Seite 6 SERVO-DRIVE uno Bedienungsanleitung Sicherheitsabstand SERVO-DRIVE-Netzgerät HINWEIS Für die Luftzirkulation muss ein Sicherheitsabstand von 30 mm eingehal- ten werden, sonst droht Überhitzung des SERVO-DRIVE-Netzgerätes. Kinder WARNUNG Verletzungsgefahr für Kinder beim Herausfahren von Schubkästen. ➢ Beaufsichtigen Sie Kinder, die sich im Raum aufhalten, damit sie nicht mit dem Gerät spielen.
- Seite 7 SERVO-DRIVE uno Bedienungsanleitung Reinigung und Tätigkeiten am Schrank WARNUNG Lebensgefahr durch Stromschlag! Lebensgefahr durch Stromschlag besteht bei Eindringen von Feuchtigkeit in das SERVO-DRIVE-Netzgerät. ➢ Schalten Sie vor der Reinigung der Front die schaltbare Steckdo- se aus, an die das SERVO-DRIVE-Netzgerät angeschlossen ist.
- Seite 8 SERVO-DRIVE uno Bedienungsanleitung SERVO-DRIVE-Netzgeräte Die SERVO-DRIVE-Netzgeräte versorgen die Antriebseinheit mit Strom. Die Funktion der SERVO-DRIVE-Netzgeräte kann mittels der Betriebsanzeige (LED) überprüft werden. Betriebs anzeige (LED) Typenschild HINWEIS ➢ Vorzeitiger Verschleiß von SERVO-DRIVE für Auszugsysteme durch unsach gemäße Bedie- nung. ➢ Drücken Sie beim Öffnen oder Schließen der Schubkästen nicht mit Kraft gegen...
- Seite 9 SERVO-DRIVE uno Bedienungsanleitung...
- Seite 10 SERVO-DRIVE uno Bedienungsanleitung SERVO-DRIVE uno SERVO-DRIVE uno unterstützt das Herausfahren von Schubkästen. Orientierungsgrafik: stehende Mülllösungen SERVO-DRIVE Einheit vormontiert: Aufnahmewinkel Antriebseinheit Transportschutz Tropfwasserschutz Blum-Netzgerät inklusive Kabel Montagehilfe Blum-Distanzpuffer SERVO-DRIVE uno für TANDEMBOX Orientierungsgrafik: hängende Mülllösungen SERVO-DRIVE Einheit vormontiert: Trägerprofil horizontal Trägerprofil-Adapter Antriebseinheit Tropfwasserschutz Blum-Netzgerät inklusive Kabel...
- Seite 11 Wenn Sie sich z.B. am Schubkasten anlehnen, erfolgt kein Öffnen. Damit eine fehlerfreie Funktion von SERVO-DRIVE gewährleistet ist, müssen folgende Voraussetzungen erfüllt sein: • Die Blum-Distanzpuffer sind an der Front angebracht, um den nötigen Auslöseim- puls (2 mm) zwischen Auszugselement und Korpus zu ermöglichen.
- Seite 12 SERVO-DRIVE uno Bedienungsanleitung Vereinfachte EU-Konformitätserklärung Hiermit erklärt Julius Blum GmbH, dass alle elektrischen und elektronischen Artikeltypen der Julius Blum GmbH der Richtlinie 2011/65/EU entsprechen. Hiermit erklärt Julius Blum GmbH, dass die Maschinentypen Z10A3000 und Z10C5000 der Richtlinie 2006/42/EG und der Richtlinie 2014/30/EU entsprechen.
- Seite 13 Entsorgung von Batterien: Batterien dürfen am Ende ihrer Lebensdauer nicht im Hausmüll entsorgt werden. Erkundigen Sie sich diesbezüglich bei Ihrer Kommunalverwaltung. Die bei Blum verwendeten Batterien erfüllen die Anforderungen der Richtlinie 2006/66/EG – Batterie-Richtlinie. Durch die separate Sammlung von Batterien wird die stoffliche Verwertung bzw. andere Formen der Verwertung für Batterien ermöglicht.
- Seite 14 Die Geräte dürfen nur in trockenen, geschlossenen Räumen verwendet werden. Alle SERVO-DRIVE Antriebseinheiten sind Schutzklasse-III-Geräte und dürfen nur mit Schutzkleinspannung SELV (Separated/Safety Extra Low Voltage) betrieben werden. Sie sind ausschließlich mit den dafür vorgesehenen Netzgeräten von Blum zu betreiben. SERVO-DRIVE-Steckernetzgerät Z10NA300 Eingangsspannung: ..................100–240 V AC / 50–60 Hz Eingangsstrom: ..........................
- Seite 15 SERVO-DRIVE uno Bedienungsanleitung SERVO-DRIVE-Steckernetzgerät Z10NA40x* Eingangsspannung: ..................100–240 V AC / 50–60 Hz Eingangsstrom: ..........................2,0 A Ausgangsspannung: ......................24,0 V DC Ausgangsstrom: ..........................1,0 A Ausgangsleistung: ........................24,0 W Durchschnittliche Effizienz im Betrieb: ................... ≥ 86,4 % Effizienz bei geringer Last (10%): ................... ≥ 77,0 % Leistungsaufnahme bei Nulllast: ....................
- Seite 16 Blum partners worldwide can be found at: www.blum.com/addresses Julius Blum GmbH 6973 Höchst, Austria Tel.: +43 5578 705-0 Fax: +43 5578 705-44 E-mail: info@blum.com www.blum.com Our sites in Austria, Poland and China are certified to the international standards mentioned below.
