Inhaltszusammenfassung für blum SERVO-DRIVE

  • Seite 1 Weitere Infos unter: http://www.lignoshop.de by Blum SERVO-DRIVE Montageanleitung www.blum.com...
  • Seite 2: Inhaltsverzeichnis

    Montage Verteilerkabel �����������������������������������������������������������������������������������������������������������������11 Einstellung Antriebseinheit �����������������������������������������������������������������������������������������������������������11 Montage Antriebseinheit ���������������������������������������������������������������������������������������������������������������11 Montage SERVO-DRIVE-Schalter ������������������������������������������������������������������������������������������������12 SERVO-DRIVE für LEGRABOX / TANDEMBOX / MOVENTO / TANDEM �������������������������������������������������13 Montage Antriebseinheit ���������������������������������������������������������������������������������������������������������������13 Montage Liegende Traverse ���������������������������������������������������������������������������������������������������������13 Montage Stehende Traverse ���������������������������������������������������������������������������������������������������������13 Montage Vorratsschrank mit stehender und liegender Traverse �������������������������������������������������14 Aufnahmewinkel 1-fach / 2-fach ����������������������������������������������������������������������������������������������������15...
  • Seite 3 Reset Motion �������������������������������������������������������������������������������������������������������������������������������� 25 Reset Wireless ����������������������������������������������������������������������������������������������������������������������������� 25 Montage Abdeckkappe ���������������������������������������������������������������������������������������������������������������� 25 SERVO-DRIVE-Schalter – Austausch Batterie ��������������������������������������������������������������������������� 25 SERVO-DRIVE für LEGRABOX / TANDEMBOX / MOVENTO / TANDEM – Generelle Informationen �����26 Wahlschalter Antriebseinheit ������������������������������������������������������������������������������������������������������� 26 Hebelverlängerung ����������������������������������������������������������������������������������������������������������������������� 26 Hebelführung �������������������������������������������������������������������������������������������������������������������������������� 26 Synchronisationskabel �����������������������������������������������������������������������������������������������������������������...
  • Seite 4: Handhabung Der Montageanleitung

    MOVENTO und TANDEM In den Darstellungen wird exemplarisch nur AVENTOS HF gezeigt� Die Montageschritte der mechanischen AVENTOS-Beschläge -HF, -HS, -HL und -HK ohne SERVO-DRIVE entnehmen Sie bitte den spe- ziellen Montageanleitungen für AVENTOS� Sicherheit SERVO-DRIVE entspricht dem zur Zeit geltenden Stand der Sicher- heitstechnik�...
  • Seite 5 • Halten Sie die in der Montageanleitung angegebenen Sicherheits- abstände zum Blum-Netzgerät ein� • Es ist darauf zu achten, dass in das Blum-Netzgerät und die An- triebseinheit keine Feuchtigkeit eindringen kann� • Schalten Sie vor jeder Reparatur oder Wartungsarbeit die Steckdo- se aus, an der das Blum-Netzgerät angeschlossen ist oder ziehen...
  • Seite 6: Bauliche Veränderungen Und Ersatzteile

    Weitere Infos unter: http://www.lignoshop.de WARNUNG Lebensgefahr durch Stromschlag! ➢ Öffnen Sie niemals ein Blum-Netzgerät� Es besteht Lebensgefahr durch Stromschlag� ➢ Schalten Sie vor jeder Reparatur oder Wartungsarbeit die Steck- dose aus, an der das Blum-Netzgerät angeschlossen ist oder ziehen Sie den Netzstecker�...
  • Seite 7: Störungsbehebung

    Informationen zur Störungsbehebung finden Sie unter: www�blum�com/sd/troubleshooting Hinweise zur Maschinenrichtlinie 2006/42/EG Ein Möbel mit SERVO-DRIVE für AVENTOS unterliegt nicht den Bestimmungen der Maschinenrichtlinie 2006/42/EG, sofern das Möbel für den häuslichen Gebrauch eingesetzt wird� Im Büro- und Objektbereich ist die Maschinenrichtlinie anzuwenden und gilt beim Inverkehrbringen innerhalb des europäischen Wirt-...
  • Seite 8: Übersichtsgrafik Servo-Drive

    Weitere Infos unter: http://www.lignoshop.de Übersichtsgrafik SERVO-DRIVE A6 A7 A6 A7...
  • Seite 9 Netzgeräthalterung – Bodenmontage Netzgeräthalterung– Wandmontage Netzkabel Verteilerkabel zum Ablängen Verbindungsknoten Kabelendenschutz Blum-Distanzpuffer Kraftspeicher Teleskophebel oder Hebelpaket Antriebseinheit mit LED-Anzeige Abdeckkappe SERVO-DRIVE-Schalter mit Batterieanzeige Trägerprofil vertikal Trägerprofilkabel (für Stromversorgung) Kommunikationskabel Trägerprofilaufnahme oben/hinten Trägerprofilaufnahme unten Trägerprofilabdeckkappe Aufnahmewinkel 1-fach Aufnahmewinkel 2-fach Trägerprofil horizontal Trägerprofilaufnahme links/rechts Adapter für Antriebseinheit...
  • Seite 10: Funktion - Aventos

    Weitere Infos unter: http://www.lignoshop.de Funktion – AVENTOS Elektrische Bewegungsunterstützung Über den SERVO-DRIVE-Schalter wird das automatische Öffnen oder Schließen von SERVO-DRIVE für AVENTOS ausgelöst� Druck auf die Front ➢ die Klappe öffnet automatisch Druck auf den SERVO-DRIVE-Schalter ➢ die Klappe schließt automatisch Manuelle Benutzung Die Klappe kann uneingeschränkt manuell geöffnet oder geschlossen werden, ohne dass...
  • Seite 11: Servo-Drive Für Aventos

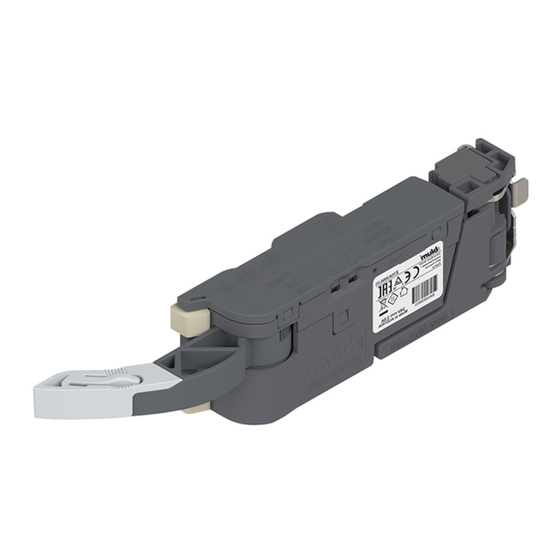

    75° -max Montage Antriebseinheit HINWEIS ➢ Vor der Montage von SERVO-DRIVE für AVENTOS müssen die Kraft- speicher so eingestellt sein, dass die Front in verschiedenen Positionen geöffnet stehen bleibt� ➢ Für die Montage der Antriebseinheit müssen sich die Teleskophebel bzw� die Hebelpakete in komplett geöffneter Stellung befinden�...
  • Seite 12: Montage Servo-Drive-Schalter

    Das Verriegeln der Antriebseinheit ist erst möglich, wenn durch das Sichtfenster der orange Schieber nicht mehr sichtbar ist� click AVENTOS HK HINWEIS Das Verriegeln der Antriebseinheit ist erst möglich, wenn die Antriebseinheit ganz auf dem Kraft- speicher anliegt� Montage SERVO-DRIVE-Schalter...
  • Seite 13: Servo-Drive Für Legrabox / Tandembox / Movento / Tandem

    Weitere Infos unter: http://www.lignoshop.de SERVO-DRIVE für LEGRABOX / TANDEMBOX / MOVENTO / TANDEM Montage Antriebseinheit Montage Liegende Traverse Montage Stehende Traverse...
  • Seite 14: Montage Vorratsschrank Mit Stehender Und Liegender Traverse

    Weitere Infos unter: http://www.lignoshop.de Montage Vorratsschrank mit stehender und liegender Traverse Trägerprofil mit Verteilerkabel bestücken� Vormontiertes Trägerprofilkabel aus beiden Trägerprofilen demontieren und ein neues, langes Trägerprofilkabel in oberes Trägerprofil einlegen� Langes Trägerprofilkabel in das untere Träger- profil einlegen� Unteres Trägerprofil montieren�...
  • Seite 15: Aufnahmewinkel 1-Fach / 2-Fach

    Weitere Infos unter: http://www.lignoshop.de Aufnahmewinkel 1-fach / 2-fach Aufnahmewinkel 1-fach Aufnahmewinkel 2-fach Optional kann eine zweite Antriebseinheit montiert werden� Trägerprofil horizontal Adapter für Antriebseinheit mit Trägerprofilkabel Antriebseinheit auf Adapter für Antriebseinheit bestücken montieren Adapter für Antriebseinheit auf Trägerprofil horizontal montieren Trägerprofil horizontal in Trägerprofilaufnahme montieren...
  • Seite 16: Aufnahmewinkel Oben

    Weitere Infos unter: http://www.lignoshop.de Aufnahmewinkel oben Aus Festigkeitsgründen muss die Traverse mit der Arbeitsplatte verbunden werden� Trägerprofilkabel durchführen Antriebseinheit auf Adapter montieren...
  • Seite 17: Blum-Distanzpuffer

    Weitere Infos unter: http://www.lignoshop.de Blum-Distanzpuffer HINWEIS ➢ Blum-Distanzpuffer nicht einleimen Montage in die Front Alurahmen: Montage in der Korpusseite Übersichtsgrafik – Verkabelung Oberschrank Kombination Oberschrank und Unterschrank A1 A3 A4 A6 A7 A6 A7 Unterschrank A1 A3 A1 A2 Blum-Netzgerät mit LED-Anzeige Netzgeräthalterung –...
  • Seite 18: Montage Verbindungsknoten

    Weitere Infos unter: http://www.lignoshop.de Montage Verbindungsknoten HINWEIS ➢ Piercingspitzen nicht beschädigen! Montage Blum-Netzgerät Netzgeräthalterung – Bodenmontage Netzgeräthalterung – Wandmontage Netzgeräthalterung – Montage auf dem Oberboden...
  • Seite 19: Kabelplan

    Weitere Infos unter: http://www.lignoshop.de Kabelplan HINWEIS ➢ Pro Verteilerkabel darf nur 1 Blum-Netzgerät angeschlossen werden! SERVO-DRIVE für AVENTOS Verkabelung nach hinten Verkabelung nach oben SERVO-DRIVE für LEGRABOX / TANDEMBOX / MOVENTO / TANDEM Netzgeräthalterung – Bodenmontage Netzgeräthalterung – Wandmontage Spülenschrank Netzgeräthalterung – Bodenmontage Netzgeräthalterung – Wandmontage Aufnahmewinkel oben Trägerprofil horizontal...
  • Seite 20 Weitere Infos unter: http://www.lignoshop.de SERVO-DRIVE für AVENTOS SERVO-DRIVE-Schalter aktivieren Zusatzfunktionen Synchronisierung aktivieren Kollisionsvermeidung aktivieren Referenzfahrt durchführen Deaktivierung Reset Motion Reset Wireless Tastenbelegung Antriebseinheit Taste <Reset Motion> LED-Anzeige Motion Taste <SWITCH> Taste <SYNC> Taste <COLL> Taste <Reset Wireless> LED-Anzeige Wireless SERVO-DRIVE-Schalter...
  • Seite 21 Einrichten der Funkverbindung zwischen SERVO-DRIVE-Schalter und Antriebseinheit� Ein SERVO-DRIVE-Schalter kann jeweils nur mit einer Antriebsein- heit aktiviert werden! Taste <SWITCH> drücken, bis LED-Anzeige grün blinkt� SERVO-DRIVE-Schalter drücken, bis LED-Anzeige durchgängig grün leuchtet� Vorgang A 1–2 mit allen weiteren SERVO-DRIVE-Schaltern im Korpus wiederholen�...
  • Seite 22 Weitere Infos unter: http://www.lignoshop.de Bedienung Leuchtet durchgängig Blinkt Referenzfahrt durchführen Durch die Referenzfahrt erkennt die Antriebseinheit die erforder- lichen Parameter� Referenzfahrt ist erforderlich: LED-Anzeige blinkt Front händisch schließen Druck auf Front: Referenzfahrt startet automatisch Front öffnet und schließt 2 Mal automatisch: Den Vorgang keinesfalls durch Eingreifen unterbrechen bzw�...
  • Seite 23 Bis zu drei Antriebseinheiten können synchronisiert werden und be- wegen sich dadurch gleichzeitig� Diese Funktion wird bei mehreren Korpussen mit durchgängiger Front benötigt� SERVO-DRIVE-Schalter aktivieren → siehe A 1–3� Taste <SYNC> der ersten Antriebseinheit drücken, bis die LED-Anzeige grün blinkt�...
  • Seite 24 Antriebsein heiten verknüpft, so dass jeweils nur eine Front geöffnet sein kann� Das Öffnen einer Front wird unterbunden, solange die verknüpfte Front geöffnet ist� SERVO-DRIVE-Schalter aktivieren → siehe A 1–3� Taste <COLL> der ersten Antriebseinheit drücken, bis die LED-Anzeige grün blinkt�...
  • Seite 25 Wenn die Batteriekapazität nachläßt, blinkt die Batterieanzeige (LED) rot ➢ SERVO-DRIVE-Schalter öffnen und Batterie entnehmen ➢ Neue Batterie einlegen (Typ CR2032) und SERVO-DRIVE-Schalter schließen – Polanschluß beachten HINWEIS ➢ Batterie des SERVO-DRIVE-Schalters darf nicht wieder aufgeladen oder ins Feuer geworfen werden�...
  • Seite 26: Generelle Informationen

    Weitere Infos unter: http://www.lignoshop.de SERVO-DRIVE für LEGRABOX / TANDEMBOX / MOVENTO / TANDEM – Generelle Informationen Wahlschalter Antriebseinheit Wahlschalter Mode (1) Single: nur eine Antriebseinheit fährt aus (Standardeinstel- lung) Multiple: die auf „Multiple” eingestellten Antriebseinheiten fahren aus Wahlschalter Power (2) Full: Standardeinstellung Half: für kurze Nennlängen (270–300 mm)
  • Seite 27 Weitere Infos unter: http://www.lignoshop.de Demontage Blum-Netzgerät WARNUNG Lebensgefahr durch Stromschlag! ➢ Öffnen Sie niemals ein Blum-Netzgerät� Es besteht Lebensgefahr durch Stromschlag� ➢ Schalten Sie vor jeder Reparatur oder Wartungsarbeit die Steck- dose aus, an der das Blum-Netzgerät angeschlossen ist oder ziehen Sie den Netzstecker�...
  • Seite 28 Weitere Infos unter: http://www.lignoshop.de SERVO-DRIVE für AVENTOS WARNUNG Lebensgefahr durch Stromschlag! ➢ Öffnen Sie niemals ein Blum-Netzgerät� Es besteht Lebensgefahr durch Stromschlag� ➢ Schalten Sie vor jeder Reparatur oder Wartungsarbeit die Steck- dose aus, an der das Blum-Netzgerät angeschlossen ist oder ziehen Sie den Netzstecker�...
  • Seite 29 Weitere Infos unter: http://www.lignoshop.de...
  • Seite 30: Konformitätserklärung

    Weitere Infos unter: http://www.lignoshop.de Konformitätserklärung Name des Ausstellers: Julius Blum GmbH Anschrift des Ausstellers: Industriestraße 1, 6973 HÖCHST, AUSTRIA Gegenstand der Erklärung: Name / Marke: Blum Produkt: SERVO-DRIVE Typen: Z10NE020, Z10NA200, Z10NE030, Z10NA300, Z10A3000�xx, Z10ZE000, Z10ZC000, 21xA0x1, Z10C5000�xx, Z10C5007, 21P5020, 21�A00L33�xx...
  • Seite 31 Weitere Infos unter: http://www.lignoshop.de Dokument-Nr Titel Ausgabedatum EN 60335-1:2012 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche 2012-10-01 +A11:2014 Zwecke ² 7HL O $ O O JHP HL Q H $ Q IRU GHU XQ JHQ EN 50581:2012 7HFKQ L VFKH ' RN XP HQ W DW L RQ ] XU % HXU W HL O XQ J YRQ ( O HNW U R XQ G 2013-02-01 ( O HNW U RQ L N JHU l W HQ KL Q VL FKW O L FK GHU % HVFKU l Q N XQ J JHIl KU O L FKHU 6 W RIIH = XGHP Z XU GHQ I•...
  • Seite 32 Weitere Infos unter: http://www.lignoshop.de Julius Blum GmbH Beschlägefabrik 6973 Höchst, Austria Tel.: +43 5578 705-0 Fax: +43 5578 705-44 E-Mail: info@blum.com www.blum.com...
