Betriebsanleitung ECL Comfort 210/296/310, Applikation A232/A332

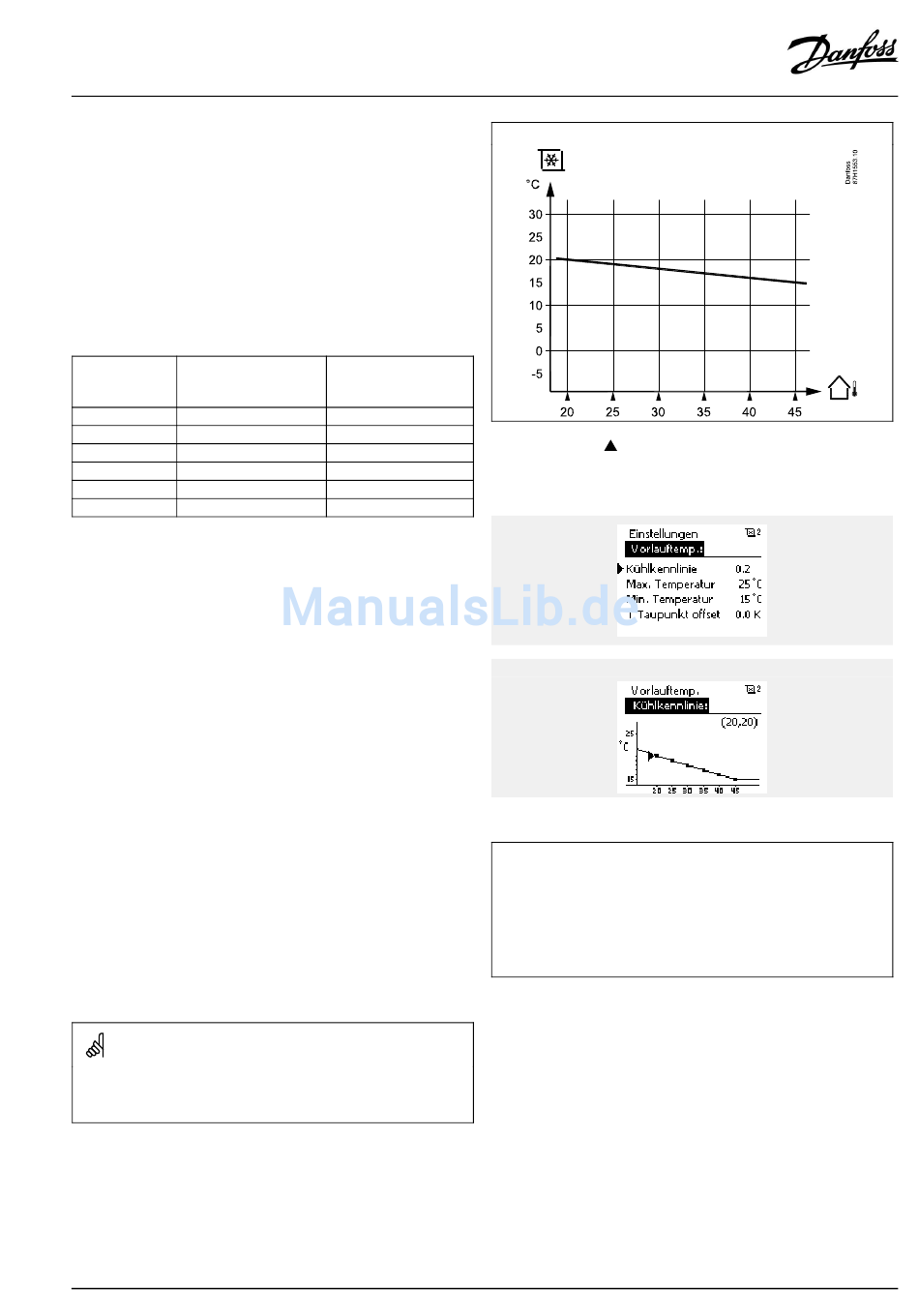

Kühlkurve
Die Applikation berechnet und regelt die Vorlauftemperatur
zur Kühlung in Abhängigkeit von der Außentemperatur. Die
Beziehung zwischen der Außentemperatur und Vorlauftemperatur
zur Kühlung wird als Kühlkurve bezeichnet.
Die Kühlkurve wird durch sechs Koordinatenpunkte bestimmt.
Die gewünschte Vorlauftemperatur zur Kühlung wird für sechs
vorgegebene Außentemperaturen eingestellt.
Der angezeigte Wert für die Kühlkurve ist ein Durchschnittswert
(Neigung) auf Basis der aktuellen Einstellungen.
Außentem- Gewünschte
peratur Vorlauftemperatur
(Werkseinstellungen)
20 °C 20
19
25 °C
18
30 °C
35 °C 17
40 °C 16
45 °C 15
Änderung der Koordinaten:
Das Einstellrad drehen, um die gewünschte Vorlauftemperatur an
den sechs Koordinaten der Kühlkurve zu bestimmen/zu verändern
(Beispiel: 20, 20)
Die Kühlkurve stellt die gewünschten Vorlauftemperaturen bei
unterschiedlichen Außentemperaturen und einer gewünschten
Raumtemperatur von 20 °C dar.
Ändert sich die gewünschte Raumtemperatur, ändert sich auch die
gewünschte Vorlauftemperatur:
(Gew. Raumtemperatur – 20) × KK × 2,5,
wobei „KK" das Gefälle der Kühlkurve und „2,5" eine Konstante ist.
Bei Parametern mit einer ID-Nr. wie „1x607" handelt es sich um
universelle Parameter.
x steht für Schaltkreis/Parametergruppe
VI.JM.G2.03
Kühlkurve
Ihre Einstellungen
Die kleinen Pfeile ( ) verweisen auf sechs unterschiedliche
Außentemperaturen, bei denen die Kühlkurve verändert werden
kann.
Kühlkurve
Beispiel: Veränderung der gewünschten Raumtemperatur:
Kühlkurve:
Gewünschte Vorlauftemperatur:
Gewünschte Raumtemperatur:
Berechnung (18-20) × 0,2 × 2,5 =
Ergebnis:
Die gewünschte Vorlauftemperatur wird von 18 °C auf 17 °C korrigiert.
0,2
18°C
18°C
-1
© Danfoss | 2017.08 | 73
