Betriebsanleitung ECL Comfort 210/296/310, Applikation A232/A332
Übersteuerungskontakte/-schalter:

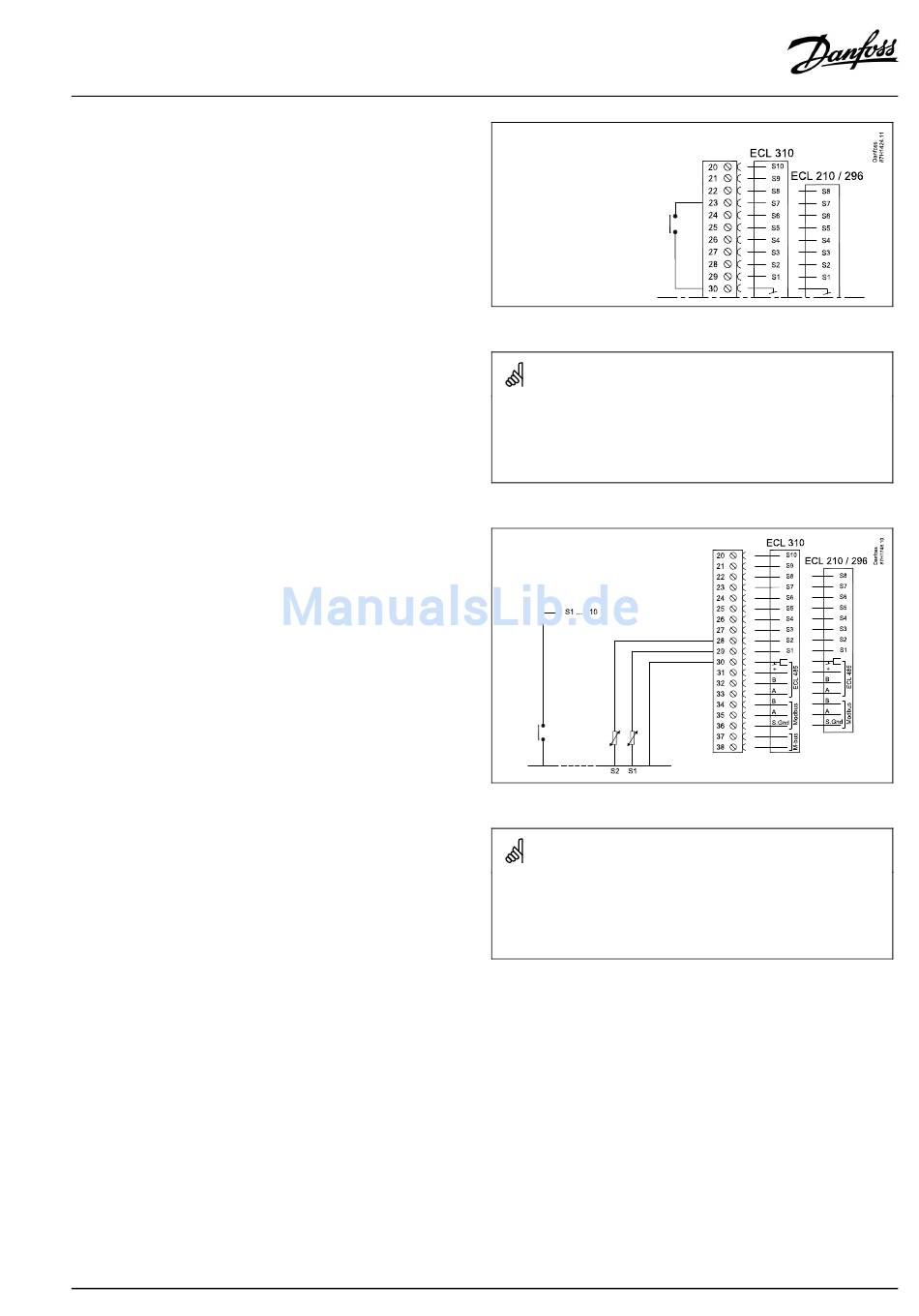

Beispiel eines Übersteuerungskontakts, angeschlossen an S7:
Anschluss des Schalters für die externe Übersteuerung
VI.JM.G2.03
Leiterquerschnitt: 0.5 - 1.5 mm²
Durch einen Falschanschluss können die TRIAC-Ausgänge am ECL 210
oder ECL 310 beschädigt werden.
An alle Schraubklemmen dürfen nur maximal 2 Leiter mit einem
Querschnitt von 1.5 mm² angeschlossen werden.
Leiterquerschnitt für Fühleranschlüsse: Min. 0,4 mm²
Gesamtkabellänge: Max. 200 m (Summe aller Fühlerleitungen einschl.
des internen Kommunikationsbus ECL 485)
Kabellängen über 200 m können zu Störungen bei der
Signalübertragung führen (EMV).
