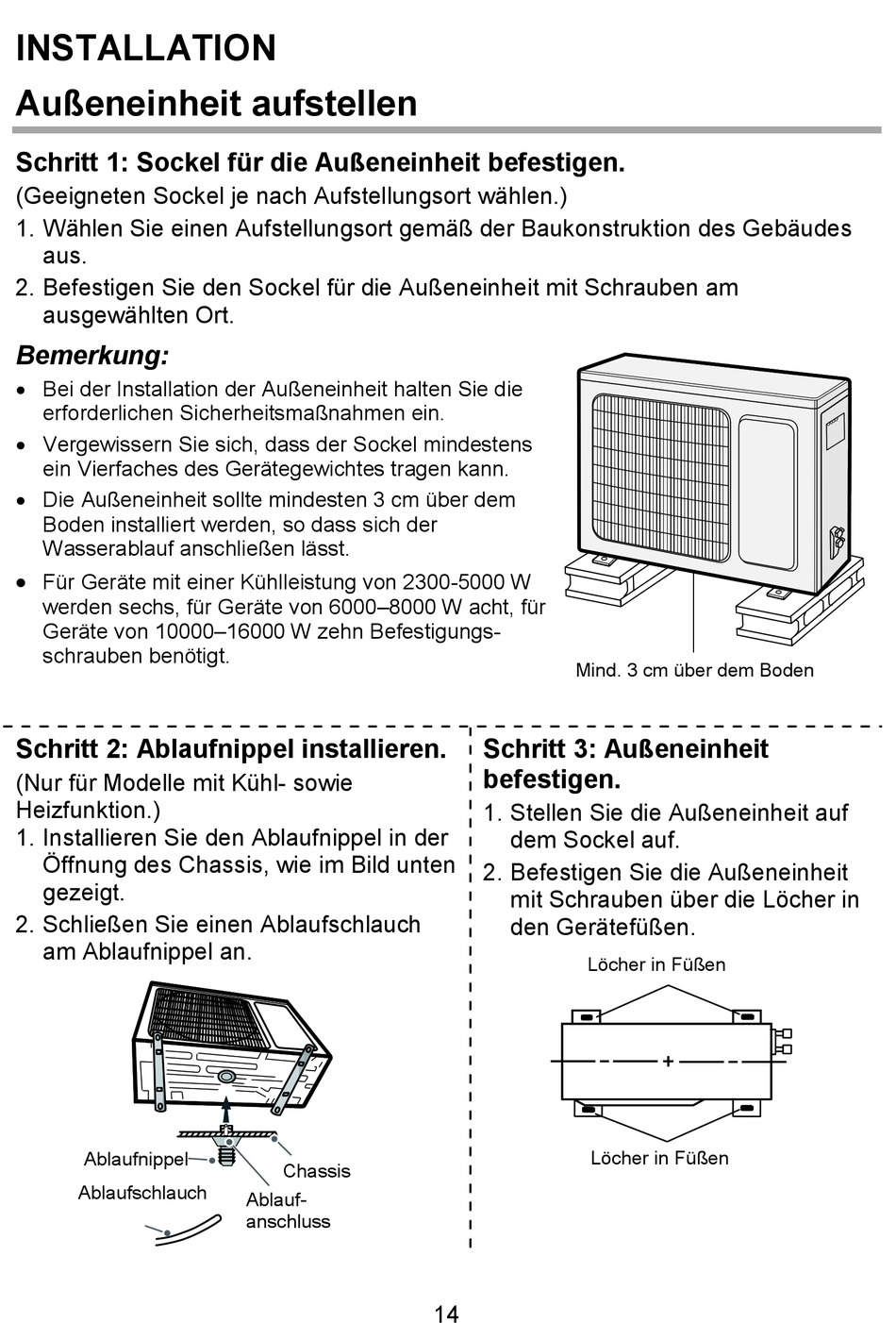

INSTALLATION
Außeneinheit aufstellen
Schritt 1: Sockel für die Außeneinheit befestigen.
(Geeigneten Sockel je nach Aufstellungsort wählen.)
1. Wählen Sie einen Aufstellungsort gemäß der Baukonstruktion des Gebäudes
aus.
2. Befestigen Sie den Sockel für die Außeneinheit mit Schrauben am
ausgewählten Ort.
Bemerkung:
Bei der Installation der Außeneinheit halten Sie die
erforderlichen Sicherheitsmaßnahmen ein.
Vergewissern Sie sich, dass der Sockel mindestens
ein Vierfaches des Gerätegewichtes tragen kann.
Die Außeneinheit sollte mindesten 3 cm über dem
Boden installiert werden, so dass sich der
Wasserablauf anschließen lässt.
Für Geräte mit einer Kühlleistung von 2300-5000 W
werden sechs, für Geräte von 6000–8000 W acht, für
Geräte von 10000–16000 W zehn Befestigungs-
schrauben benötigt.
Schritt 2: Ablaufnippel installieren.
(Nur für Modelle mit Kühl- sowie
Heizfunktion.)
1. Installieren Sie den Ablaufnippel in der
Öffnung des Chassis, wie im Bild unten
gezeigt.
2. Schließen Sie einen Ablaufschlauch
am Ablaufnippel an.
Ablaufnippel
Ablaufschlauch
Chassis
Ablauf-
anschluss
Mind. 3 cm über dem Boden
Schritt 3: Außeneinheit
befestigen.
1. Stellen Sie die Außeneinheit auf
dem Sockel auf.
2. Befestigen Sie die Außeneinheit
mit Schrauben über die Löcher in
den Gerätefüßen.
Löcher in Füßen
Löcher in Füßen
