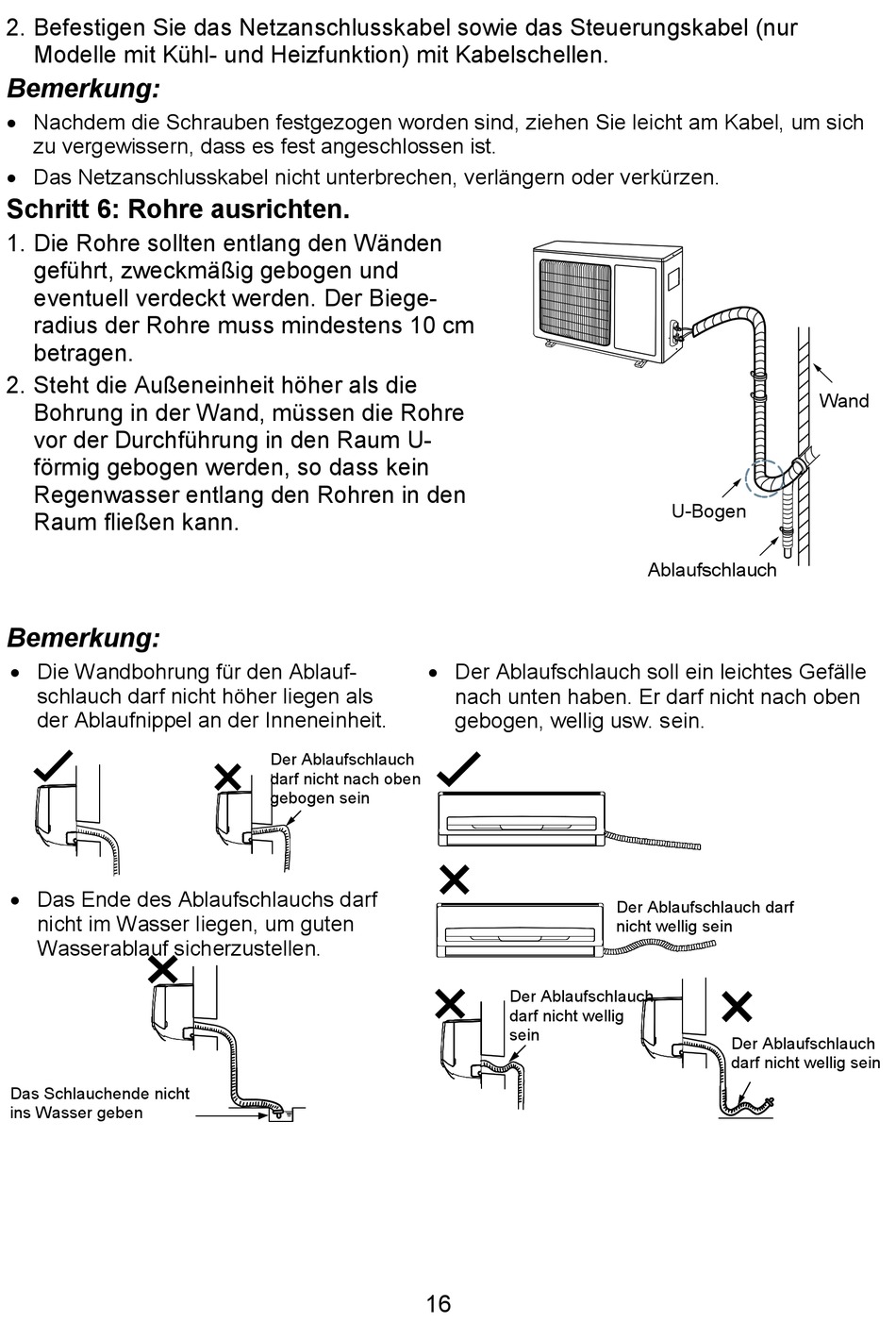

2. Befestigen Sie das Netzanschlusskabel sowie das Steuerungskabel (nur
Modelle mit Kühl- und Heizfunktion) mit Kabelschellen.
Bemerkung:
Nachdem die Schrauben festgezogen worden sind, ziehen Sie leicht am Kabel, um sich
zu vergewissern, dass es fest angeschlossen ist.
Das Netzanschlusskabel nicht unterbrechen, verlängern oder verkürzen.
Schritt 6: Rohre ausrichten.
1. Die Rohre sollten entlang den Wänden
geführt, zweckmäßig gebogen und
eventuell verdeckt werden. Der Biege-
radius der Rohre muss mindestens 10 cm
betragen.
2. Steht die Außeneinheit höher als die
Bohrung in der Wand, müssen die Rohre
vor der Durchführung in den Raum U-
förmig gebogen werden, so dass kein
Regenwasser entlang den Rohren in den
Raum fließen kann.
Bemerkung:
Die Wandbohrung für den Ablauf-
schlauch darf nicht höher liegen als
der Ablaufnippel an der Inneneinheit.
Das Ende des Ablaufschlauchs darf
nicht im Wasser liegen, um guten
Wasserablauf sicherzustellen.
Das Schlauchende nicht
ins Wasser geben
Der Ablaufschlauch soll ein leichtes Gefälle
Der Ablaufschlauch
darf nicht nach oben
gebogen sein
16
nach unten haben. Er darf nicht nach oben
gebogen, wellig usw. sein.
Der Ablaufschlauch darf
nicht wellig sein
Der Ablaufschlauch
darf nicht wellig
sein
U-Bogen
Ablaufschlauch
Der Ablaufschlauch
darf nicht wellig sein
Wand
