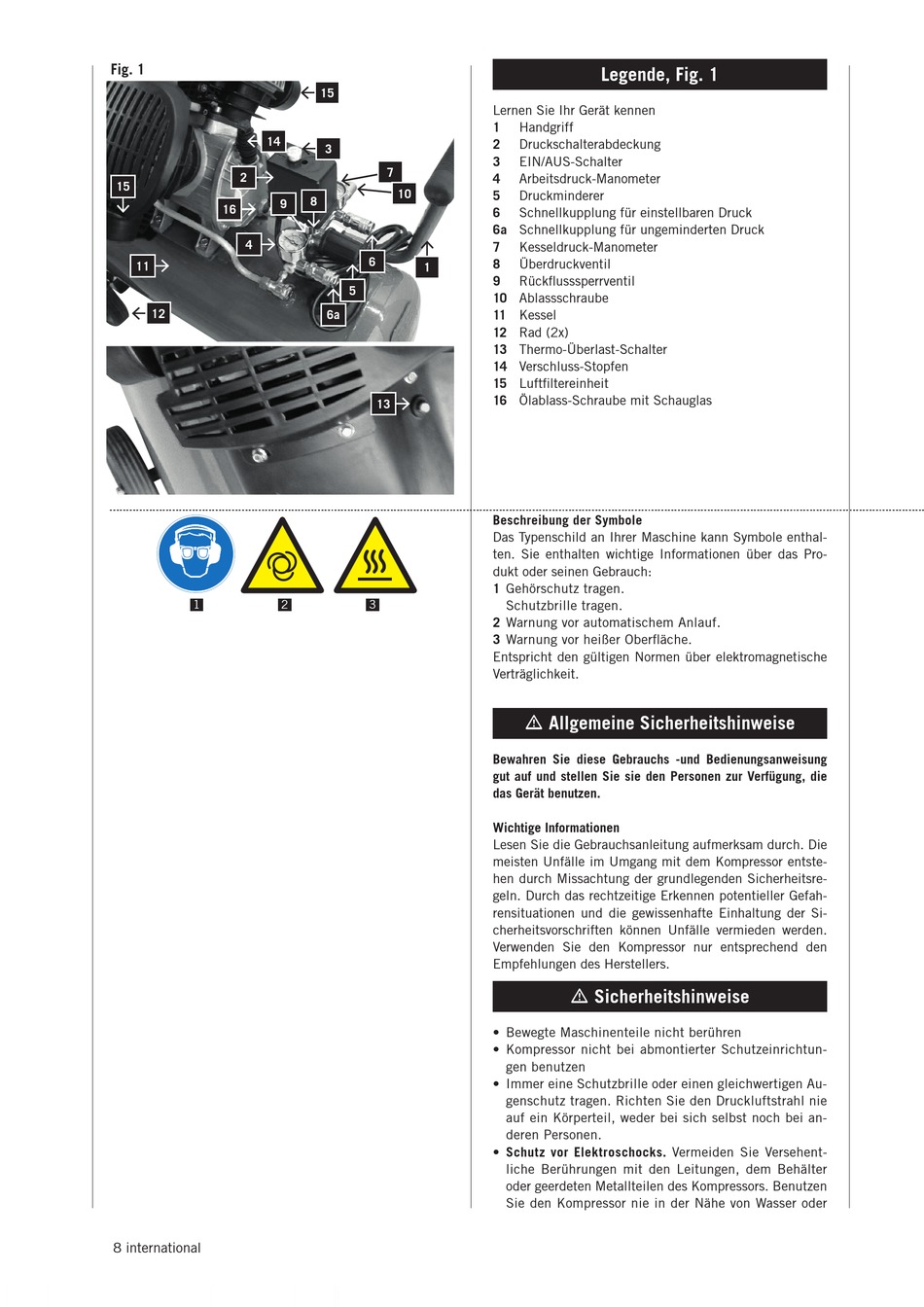

Fig. 1
14
2
15
9
16
4
11
12
1
2
8 international
15
3
7
10
8
6
1
5
6a
13
3
Legende, Fig. 1
Lernen Sie Ihr Gerät kennen
1
Handgriff
2
Druckschalterabdeckung
3
EIN/AUS-Schalter
4
Arbeitsdruck-Manometer
5
Druckminderer
6
Schnellkupplung für einstellbaren Druck
6a Schnellkupplung für ungeminderten Druck
7
Kesseldruck-Manometer
8
Überdruckventil
9
Rückflusssperrventil
10 Ablassschraube
11 Kessel
12 Rad (2x)
13 Thermo-Überlast-Schalter
14 Verschluss-Stopfen
15 Luftfiltereinheit
16 Ölablass-Schraube mit Schauglas
Beschreibung der Symbole
Das Typenschild an Ihrer Maschine kann Symbole enthal-
ten. Sie enthalten wichtige Informationen über das Pro-
dukt oder seinen Gebrauch:
1 Gehörschutz tragen.
Schutzbrille tragen.
2 Warnung vor automatischem Anlauf.
3 Warnung vor heißer Oberfläche.
Entspricht den gültigen Normen über elektromagnetische
Verträglichkeit.
m Allgemeine Sicherheitshinweise
Bewahren Sie diese Gebrauchs -und Bedienungsanweisung
gut auf und stellen Sie sie den Personen zur Verfügung, die
das Gerät benutzen.
Wichtige Informationen
Lesen Sie die Gebrauchsanleitung aufmerksam durch. Die
meisten Unfälle im Umgang mit dem Kompressor entste-
hen durch Missachtung der grundlegenden Sicherheitsre-
geln. Durch das rechtzeitige Erkennen potentieller Gefah-
rensituationen und die gewissenhafte Einhaltung der Si-
cherheitsvorschriften können Unfälle vermieden werden.
Verwenden Sie den Kompressor nur entsprechend den
Empfehlungen des Herstellers.
m Sicherheitshinweise
• Bewegte Maschinenteile nicht berühren
• Kompressor nicht bei abmontierter Schutzeinrichtun-
gen benutzen
• Immer eine Schutzbrille oder einen gleichwertigen Au-
genschutz tragen. Richten Sie den Druckluftstrahl nie
auf ein Körperteil, weder bei sich selbst noch bei an-
deren Personen.
• Schutz vor Elektroschocks. Vermeiden Sie Versehent-
liche Berührungen mit den Leitungen, dem Behälter
oder geerdeten Metallteilen des Kompressors. Benutzen
Sie den Kompressor nie in der Nähe von Wasser oder
