Díky moderní sériové výrobě je nepravděpodobné, že by
váš kompresor obsahoval nějaké vadné části nebo že by
nebyl kompletní. Pokud jste však zjistili nějakou vadu, ne-
spouštějte stroj, dokud nebudou vadné části vyměněny
nebo opraveny. Nedodržení tohoto pokynu může vést k
vážným poraněním.
madlo
Montáž držáku kompresoru se provádí následujícím způ-
sobem:

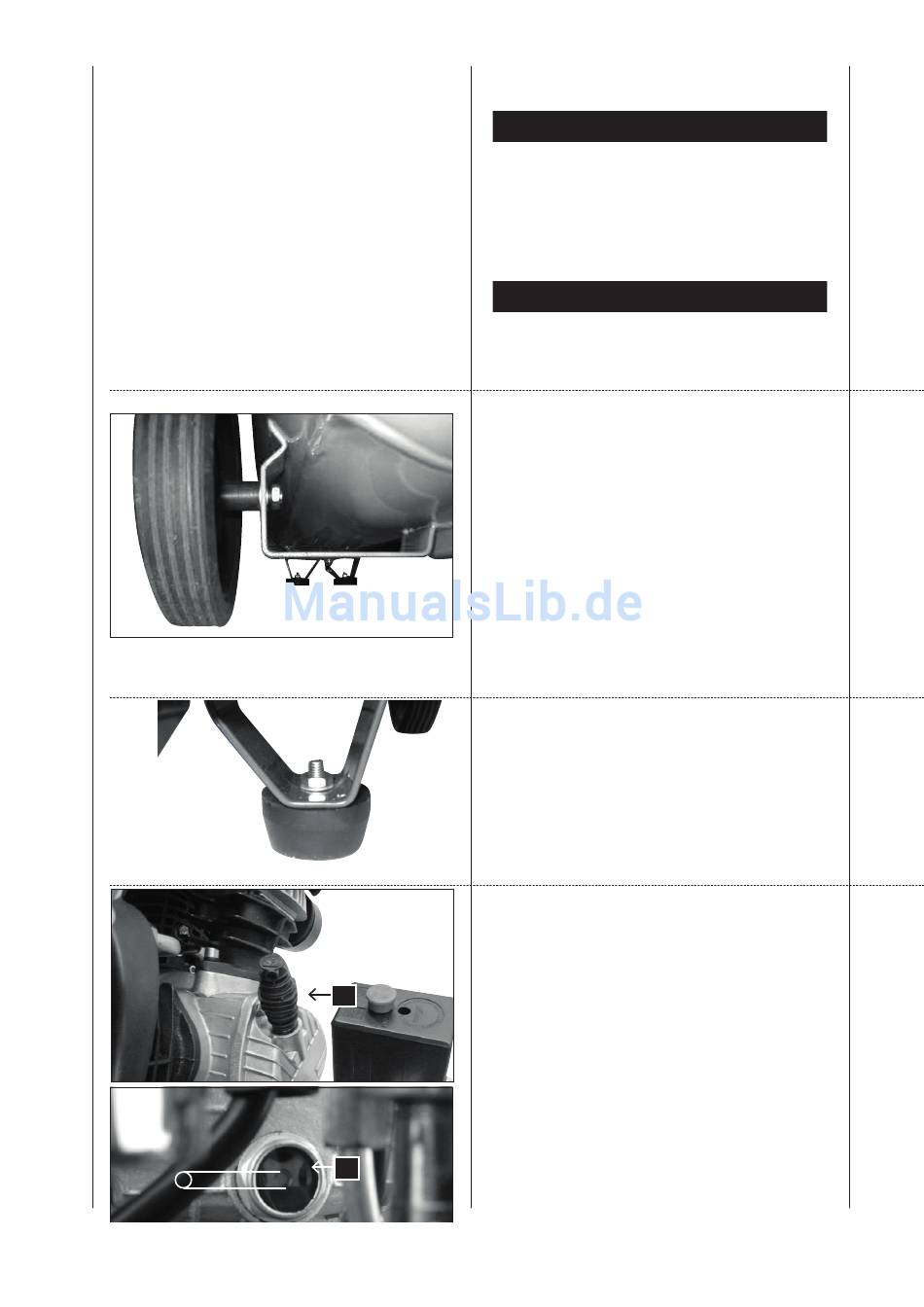

Kolečka, obrázek 3
1 K připevnění kol (12) prostrčte nejprve podložky s
kolovými čepy skrze kolo. Potom přidejte podložky a
šestihrannou matici.
2 Prostrčte kolovou soustavu skrz sponu pod nádrží.
3 Soustavu upevněte pomocí šroubu, bezpečnostní pod-
ložky a matky a pevně je utáhněte.
4 Tento postup opakujte i pro druhé kolo.
Gumové nožky, obr. 4
Na spojku dole na přední straně nádrže připevněte gu-
mové nožky. Použijte dodané šrouby, vkládací podložky
a matky.
Olej, obr. 5, 5.1
Varování: Před prvním nasazením musí být bezpodmí-
nečně zkontrolován stav oleje!
Provoz bez oleje vede k neopravitelným škodám na pří-
stroji a činí záruku neplatnou. Stroj je dodáván s olejovou
náplní cca 25 ml, přesto vždy kontrolujte hladinu oleje!
14
1 Sejměte plastovou krytku nahoře na klikové skříni kom-
presoru.
2 Zkontrolujte a případně dolijte olej do klikové skříně.
Hladina oleje v průhledítku musí dosahovat středu
křížové značky.
3 Uzavřete otvor měrkou oleje.
16
Vybalení
Montáž
