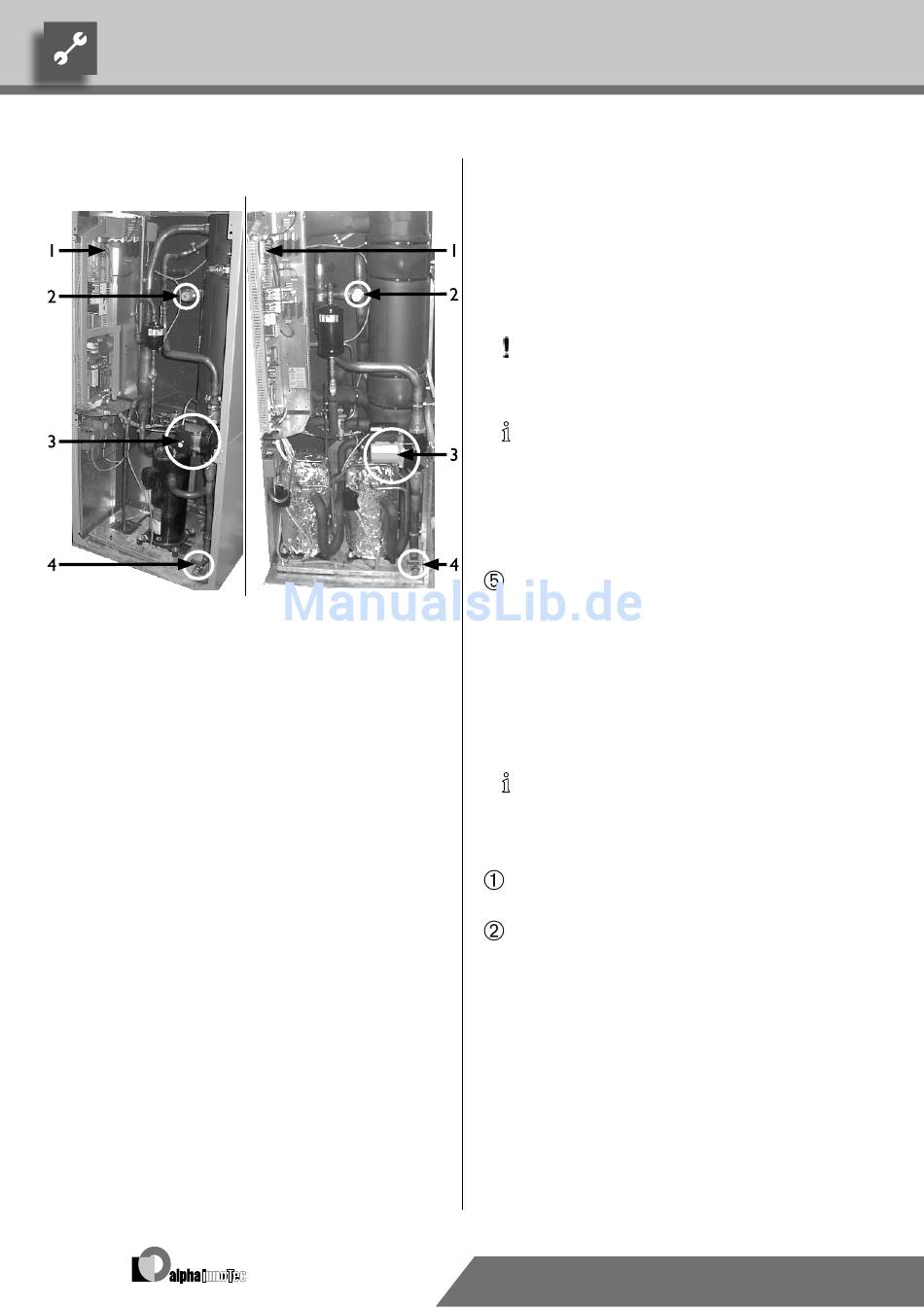

ansicht geräteinneres Baugrösse 2
a
A 28kW-Gerät
B 44kW-Gerät
1 elektrischer Schaltkasten
2 überströmventil
3 Umwälzpumpe Heizkreis
4 Füll- und Entleerhahn Heizkreis
entlüFten des geräts
Das Gerät entlüftet automatisch, wenn der Entlüfter der
Sicherheitsbaugruppe offen ist. Wird der Heizkreis be-
füllt oder entleert, öffnet sich das lüftungsventil der Si-
cherheitsbaugruppe.
entlüFten der umWälzpume des heizkreises
Schraubendeckel in der Mitte der Umwälzpumpe locker
schrauben und nach erfolgter Entlüftung wieder schlies-
sen.
16
entlüFten des BrauchWarmWasserspeichers
B
Um den Brauchwarmwasserspeicher zu entlüften, muss
der Brauchwarmwasser-ladekreis spearat gespült wer-
den.
Hierzu das Brauchwarmwasser-Umschaltventil manuell
auf Brauchwarmwasser-ladung stellen. Nach erfolgter
Entlüftung in Ausgangsposition zurückstellen.
Isolation der Hydraulischen
Technische Änderungen vorbehalten.
DE830507/210627 – Originalbetriebsanleitung
VorSichT.
Beim Spülen darf ein Druck von 2,5 bar
nicht überschritten werden.
hinWeiS:
Sind Wärmepumpe, heizkreis und Brauch-
warmwasser-Ladekreis gespült, muss das
entlüftungsprogramm des heizungs- und
Wärmepumpenreglers gestartet werden,
nachdem das Bedienteil montiert worden
ist.
Vorderwand montieren, falls keine weiteren Ar-
beitsschritte folgen.
anschlüsse
hinWeiS.
isolation des heizkreises und der Wärme-
quelle nach vor ort geltenden normen
und richtlinien ausführen.
Dichtigkeit aller hydraulischen Anschlüsse prüfen.
Druckprobe ausführen...
Alle Anschlüsse, Schwingungsentkopplungen, Ver-
bindungen und leitungen des Heizkreises und der
Wärmequelle isolieren. Die Wärmequellenisolie-
rung dampfdiffusionsdicht ausführen.
