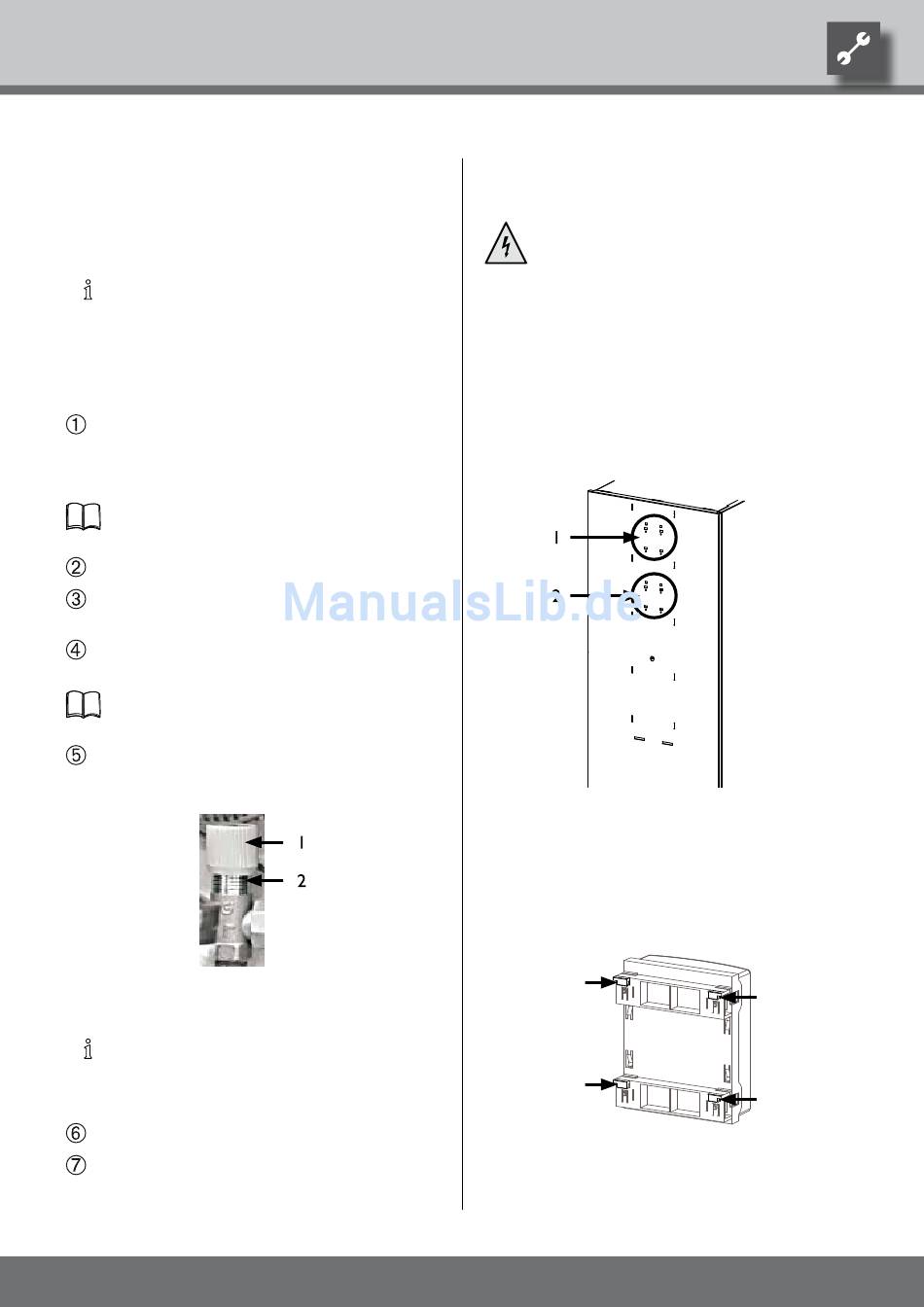

Überströmventil
prüFen und einstellen des üBerströmventils
hinWeiS.
Die folgenden arbeitsschritte unbedingt in
relativ kurzer Zeit durchführen. Die Wär-
mepumpe schaltet auf hochdruckstörung,
wenn die maximale rücklauftemperatur
überschritten wird.
Vergewissern Sie sich, dass die Anlage im Heizbe-
trieb (idealerweise im kalten Zustand) läuft...
Stellen Sie bei niedrig eingestellter Heizkurve die
Anlage auf „Zwangsheizung"...
Betriebsanleitung des Heizungs- und Wärme-
pumpenreglers.
Ventile zum Heizkreis absperren...
Vergewissern Sie sich, dass der Volumenstrom zu
100% durch das überströmventil geleitet wird...
Im Heizungs- und Wärmepumpenregler die Vor-
und rücklauftemperaturen auslesen...
Betriebsanleitung des Heizungs- und Wärme-
pumpenreglers.
Einstellknopf des überströmventils so lange drehen,
bis der Temperaturunterschied (= Spreizung) zwi-
schen Vor- und rücklauf zwischen 5 – 9 K liegt...
1 Einstellknopf
2 überströmventil
hinWeiS.
Drehung des einstellknopfs:
– nach rechts = Spreizung wird grösser.
– nach links = Spreizung wird kleiner
Ventile zum Heizkreis öffen...
Heizungs- und Wärmepumpenregler wieder zurück-
stellen.
Technische Änderungen vorbehalten.
DE830507/210627– Originalbetriebsanleitung

montage des Bedienteils

In der vorderen Fassade des Gerätes befinden sich in un-
terschiedlicher Höhe jeweils 4 Aussparungen zur Befes-
tigung des Bedienteils:
An der rückseite des Bedienteils befinden sich 4 Haken,
an denen das Bedienteil in die vordere Fassade des Ge-
rätes eingehängt wird:
© Alpha-InnoTec GmbH
Gefahr!
Lebensgefahr durch elektrischen Strom!
elektrische anschlussarbeiten sind aus-
schliesslich qualifiziertem elektrofachper-
sonal vorbehalten.
Vor dem Öffnen des Gerätes die anlage
spannungsfrei schalten und gegen Wieder-
einschalten sichern!
1 vier obere Aussparungen
2 vier untere Aussparungen
