alpha innotec WWC100HX Betriebsanleitung Seite 12

hinWeiS:
prüfen, ob die Querschnitte und Längen
der rohre der Wärmequelle ausreichend
dimensioniert sind.
hinWeiS:
Die Wärmequellenpumpe muss stufig aus-
gelegt sein. Sie muss mindestens den für
ihren Gerätetyp geforderten minimalen
Durchsatz erbringen. Die auslegung der
Wärmequellenpumpe muss durch eine
rohrnetzberechnung erfolgen.
übersicht „Technische Daten/lieferumfang", Ab-
schnitte „Wärmequelle"..
VorSichT.
Beachten Sie, dass die ausgelegte Wärme-
quellenpumpe nur innerhalb ihrer pum-
penkennlinie eingesetzt werden darf!
VorSichT.
Bei den anschlussarbeiten die anschlüs-
se am Gerät immer gegen Verdrehen si-
chern, um die Kupferrohre im innern des
Geräts vor einer Beschädigung zu schüt-
zen.
Die Anschlüsse für den Heizkreis oder die Wärmequelle
befinden sich an der rückseite des Geräts.
Position der Anschlüsse siehe Massbild zum je-
weiligen Gerätetyp.
Gehen Sie so vor:
Versehen Sie den Heizwasser-Austritt (Vorlauf) und
Heizwasser-Eintritt (rücklauf) wärmepumpenseitig
mit Absperreinrichtungen...
Versehen Sie den Wärmequellen-Eintritt und Wär-
mequellen-Austritt wärmepumpenseitig mit Ab-
sperreinrichtungen...
hinWeiS.
Durch die Montage der absperreinrich-
tungen können bei Bedarf Verdampfer
und Verflüssiger der Wärmepumpe ge-
spült werden.
VorSichT!
Spülung des Verflüssigers nur durch vom
hersteller autorisiertes Kundendienstper-
sonal.
12
Heizkreis und Wärmequellenkreis gründlich spülen,
bevor Anschluss am Gerät erfolgt...
hinWeiS.
Verschmutzungen und ablagerungen im
heizkreis und Wärmequellenkreis können
zu Betriebsstörungen führen.
Die Festverrohrung des Heizkreises mit den ent-
sprechenden Anschlüssen an der Geräterückseite
verbinden. Dabei Schwingungsentkopplungen und
Winkelverschraubungen (nur Baugrösse 2) verwen-
den...
Schwingungsentkopplungen müssen sie installieren,
um Körperschallübertragungen auf die Festverroh-
rung zu vermeiden.
Schwingungsentkopplungen für den Heizkreis sind
im lieferumfang enthalten, haben ein verzinktes Ge-
webe und sind farblich markiert.
Am Anschluss Wärmequelle-Eintritt den im liefe-
rumfang enthaltenen Schmutzfänger zwischen die
Schwingungsentkopplung und die Festverrohrung
der Wärmequelle montieren...
Die Festverrohrung der Wärmequelle mit den ent-
sprechenden Anschlüssen an der Geräterückseite
verbinden. Dabei Schwingungsentkopplungen und
Winkelverschraubungen (nur Baugrösse 2) verwen-
den...
Schwingungsentkopplungen müssen sie installieren,
um Körperschallübertragungen auf die Festverroh-
rung zu vermeiden.
Schwingungsentkopplungen für die Wärmequelle
sind im lieferumfang enthalten und haben ein Edel-
stahlgewebe.

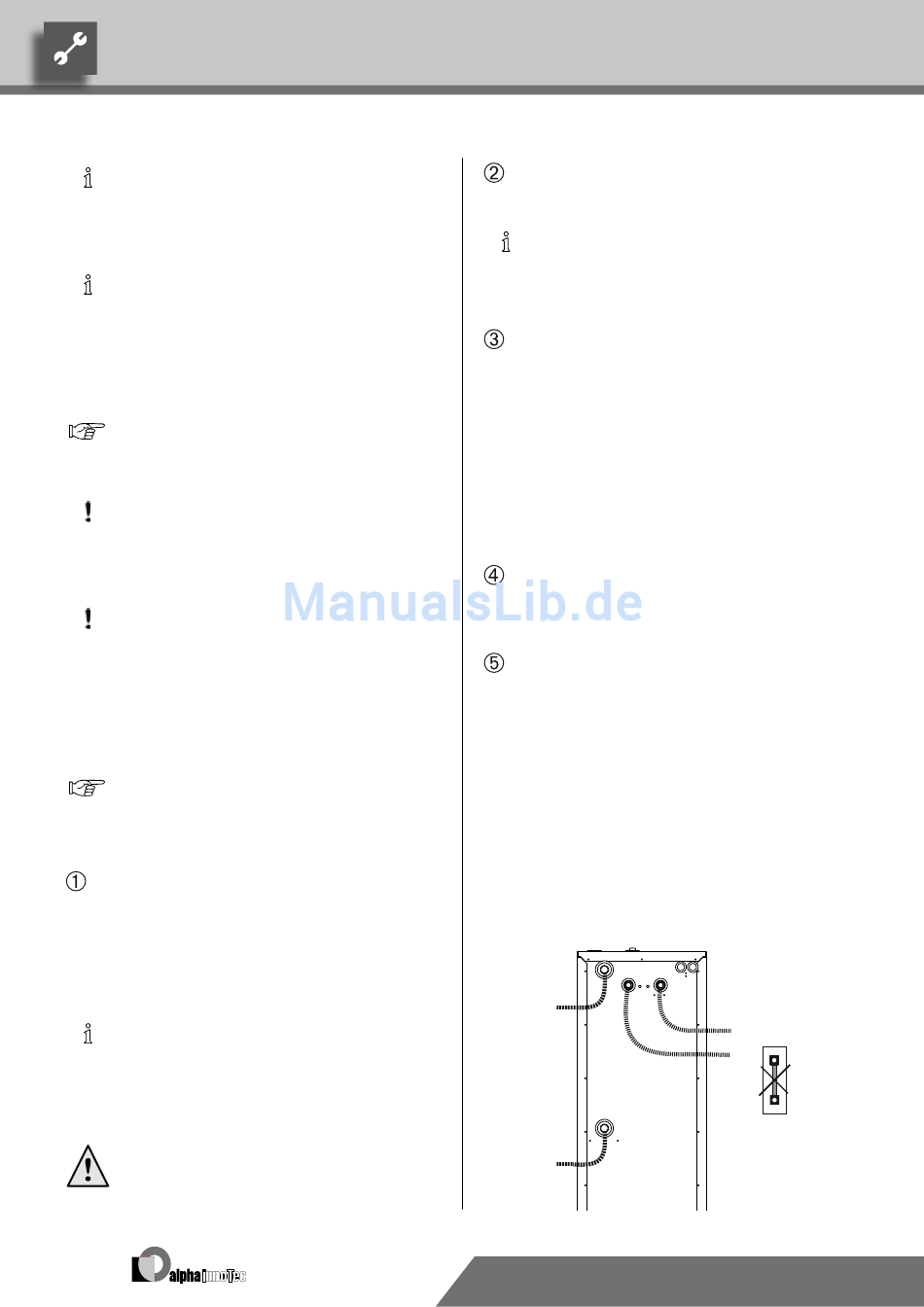

Schwingungsentkopplungen im Viertelkreis führen, wie
es die folgende Skizze beispielhaft zeigt:
Technische Änderungen vorbehalten.
DE830507/210627 – Originalbetriebsanleitung © Alpha-InnoTec GmbH
