3.3.2 Systemkomponenten für Aufdach-Systeme (ADM)
Dachdurchführungspakete Aufdach
RCAP (
16 20 33) (Anthrazit)
RCRP (
16 20 34) (Ziegelrot)
5a
(ø18)
5d
5b
(ø15)
5e
(4x)
5g
(12x)
5j
(5x)
5q
5o
5s (2x)
5a
Kollektoranschlussbogen Rücklauf
5b
Kollektoranschlussbogen Vorlauf
5c
Verschlussstopfen
5d
Übergangsfitting
5e-g Rohrschellen mit Stockschrauben
5h
Einzelklemmstein mit Potentialausgleichsklemme
5i
Einzelklemmstein
5j
Kabelbinder
5k
Kollektortemperaturfühler
5l-n Lösewerkzeug mit Einsätzen für Ø 15 mm und Ø 18 mm
5o
Planungs- und Installationsanleitung
5p
Kurzanleitung
5q
Kabelverbindungsarmatur
5r
Dachdurchführung
5s
Keilschaumstoff
5v
HT-Armaflex ø22x13 UV-beständig (2 m)

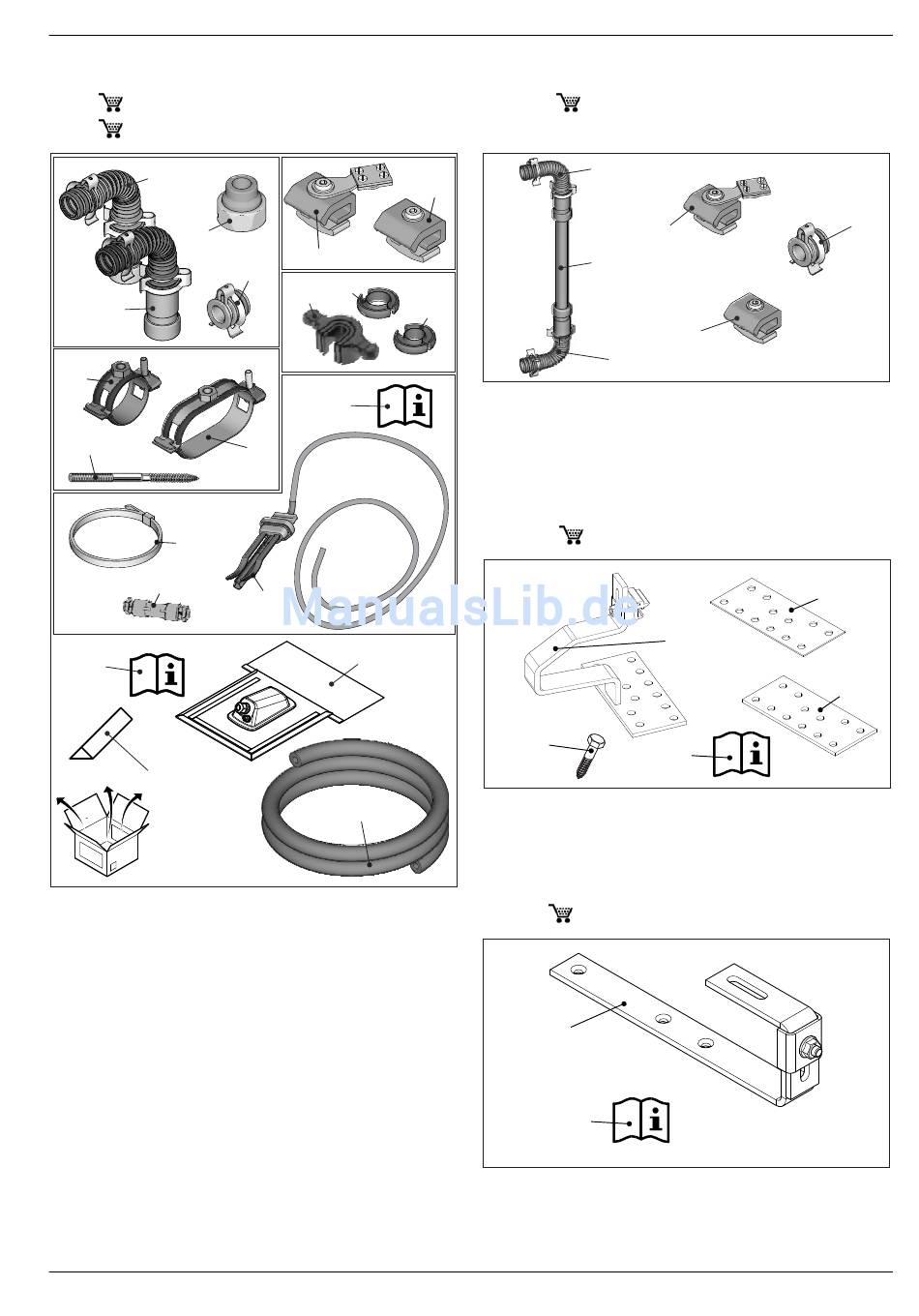

Bild 3-9
RCAP, RCRP
FA ROTEX Solaris DrainBack - 09/2016
5c
5h
(2x)
5l
5n
5p
5f
(8x)
5k
5r (2x)
5v
Kollektor-Reihenverbinder
CON RVP (
16 20 35)
Zum Verbinden zweier Kollektorreihen übereinander.
5a
5i
(3x)
5w
5m
5i
Einzelklemmstein
5h
Einzelklemmstein mit Potentialausgleichsklemme
5c
Verschlussstopfen
5a
Kollektoranschlussbogen
5w
1 m wärmegedämmtes Al-PEX-Verbundrohr
Bild 3-10 CON RVP
Aufdachmontagepakete
FIX-ADDP (
16 20 85) für Dachziegel/-pfannen
12d (4x)
12a Aufdachhaken
12b Unterlegplatte 2 mm
12c Unterlegplatte 5 mm
12d Sechskant-Holzschrauben M8 x100
12e Kurzanleitung
Bild 3-11 FIX-ADDP
FIX-ADS (
16 47 23) für flache Eindeckung (z.B. Schiefer)
12f
(4x)
12g
12f
Aufdachhaken
12g Kurzanleitung
Bild 3-12 FIX-ADS
