Basispaket FB H26P (
für einen H26P-Flachkollektor
8p
8f
GE2 (2x)
8b
8 +8d c
8a
GE2 Vormontiertes Grundelement
8a Grundschiene H26P
8b Auflageschiene H26P
8c Teleskopschiene außen H26P
8d Teleskopschiene innen H26P
8e Querstrebe H26P
8f Diagonalstrebe H26P
8g Zubehörbeutel H26P
6h Klemmstein M8
6i Sechskantschraube M8
6k Sechskantmutter M8
6m Sechskantmutter M8 mit Sperrverzahnung
6n Scheibe
6o Flachrundschraube M8
6p Kurzanleitung

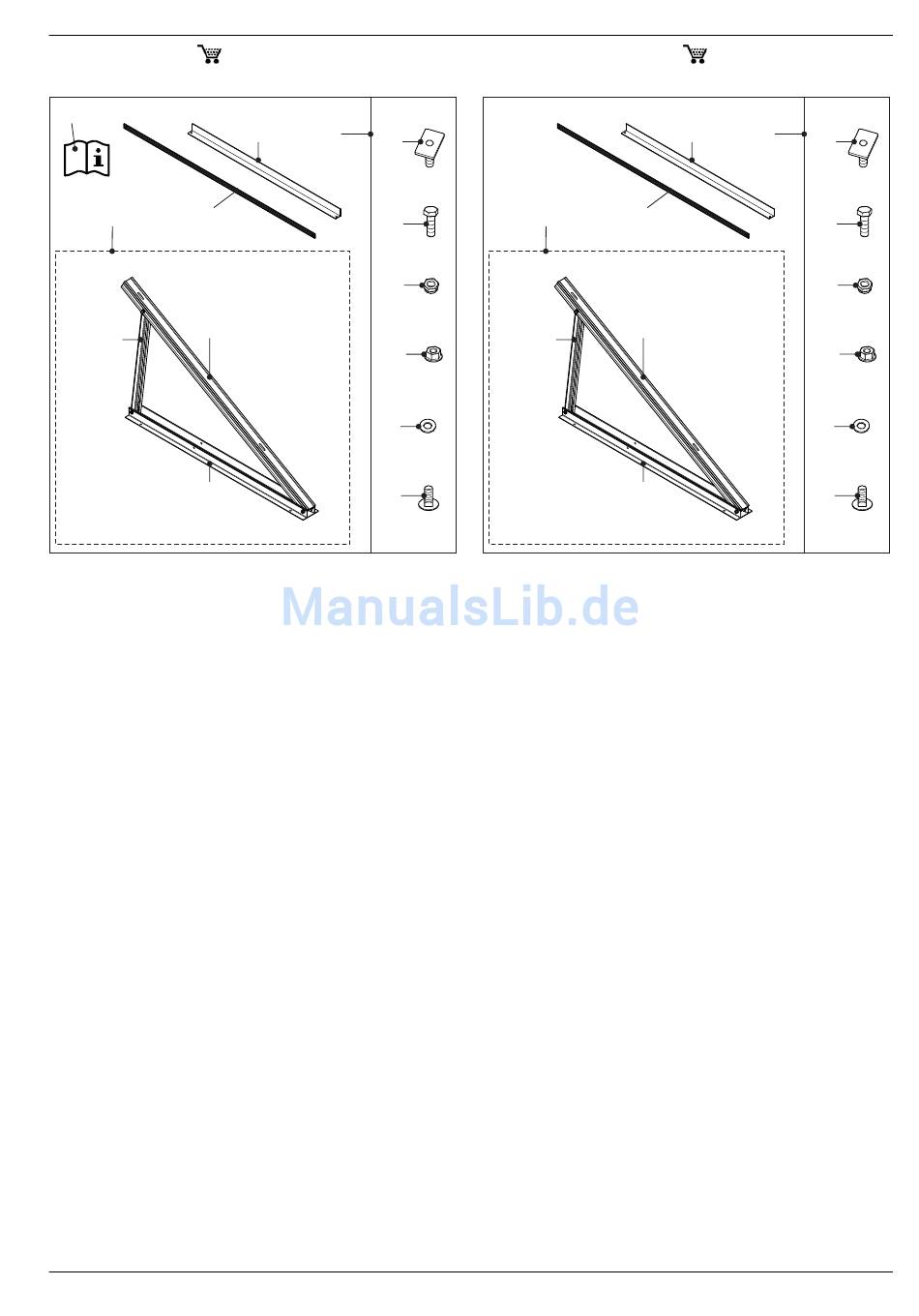

Bild 3-24 Flachdachgestell Basispaket FB H26P
FA ROTEX Solaris DrainBack - 09/2016
16 20 60)
8e
( x) 2
8g
6h
( x) 4
6i
( x) 3
6k
( x) 7
6m
( x) 4
6n
( x) 4
6o
( x) 4
3 x Produktbeschreibung
Erweiterungspaket FE H26P (
für jeden weiteren H26P-Flachkollektor (2 bis 5)
9f
GE2
8b
8 +8d c
8a
GE2 Vormontiertes Grundelement
8a Grundschiene H26P
8b Auflageschiene H26P
8c Teleskopschiene außen H26P
8d Teleskopschiene innen H26P
9e Querstrebe H26P Erweiterung
9f Diagonalstrebe H26P Erweiterung
8g Zubehörbeutel H26P
6h Klemmstein M8
6i Sechskantschraube M8
6k Sechskantmutter M8
6m Sechskantmutter M8 mit Sperrverzahnung
6n Scheibe
6o Flachrundschraube M8
Bild 3-25 Flachdachgestell Erweiterungspaket FE H26P
16 20 61)
9e
( x) 2
8g
6h
( x) 4
6i
( x) 3
6k
( x) 7
6m
( x) 4
6n
( x) 4
6o
( x) 4
