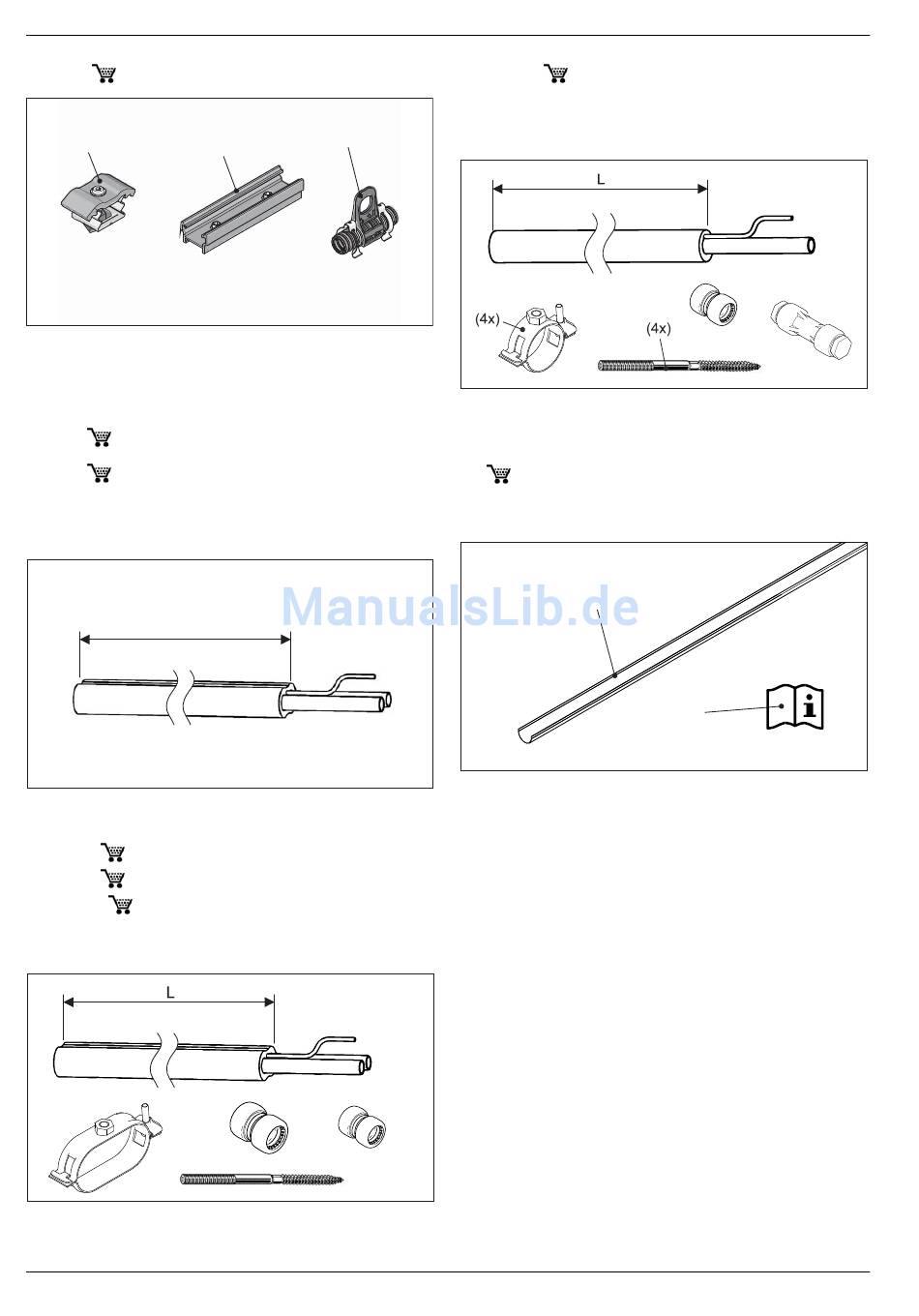

Produktbeschreibung
Kollektorverbindung Solaris
FIX-VBP (
16 20 16)
3a (2x)
3a
Doppelklemmstein zur Kollektorbefestigung
3b
Montageprofilverbinder
3c
Kompensator zur Kollektorverbindung mit Montagestütze
Bild 3-4
FIX-VBP
Verbindungsleitungen CON 15 und CON 20
CON 15 (
16 47 32), L=15 m
und
CON 20 (
16 47 33), L=20 m
Verbindungsleitungen zwischen Kollektorfeld und RPS4 (wärme-
gedämmte Vor- und Rücklaufleitung (Al-PEX-Verbundrohr) mit
integriertem Fühlerkabel).
L
Bild 3-5
CON 15 / CON 20
Verlängerungs-Sets für Verbindungsleitung CON X
CON X 25 (
16 42 61), L=2,5 m
CON X 50 (
16 42 62), L=5 m
CON X 100 (
16 42 63), L=10 m
Wärmegedämmte Vor- und Rücklaufleitung mit integriertem Füh-
lerkabel, Rohrschellen, und Verbindungsfittings.
Bild 3-6
CON X (optional)
8
3c (2x)
3b (2x)
Verlängerungs-Set für Vorlaufleitung CON XV
CON XV 80 (
16 42 64), L=8 m
UV-beständige wärmegedämmte Vorlaufleitung mit integriertem
Fühlerkabel, Rohrschellen, Kabelverbindungsarmatur und
Verbindungsfitting.
Bild 3-7
CON XV (optional)
Tragschalen-Set (TS) für Verbindungsleitungen
CON 15 und CON 20
TS (
16 42 45), L=1,30 m
Tragschalen zur Abstützung der Verbindungsleitungen CON 15
und CON 20 (Vermeidung von Wassersäcken).
4a (5x)
4a
Tragschalen
4b
Kurzanleitung
Bild 3-8
TS (optional)
FA ROTEX Solaris DrainBack - 09/2016
