Montage
6. Weiteren bedeckten Kollektor über das Montageprofil
ablegen, vorsichtig in die Sicherungshaken einhängen und
zusammenschieben.
VORSICHT!
Werden die Verbindungen (FIX-VBP, Pos. 3c)
am Flachkollektor nicht mit äußerster Vorsicht
montiert, kann der Dichtring beschädigt werden.
Damit wird das System undicht.
● Die Kompensatoren am Flachkollektor immer
mit äußerster Vorsicht montieren.
● Den nächsten Flachkollektor beim Zusam-
menschieben in Flucht zu den Anschluss-
rohren des vorherigen Flachkollektors
bringen.
VORSICHT!
Wenn die Halteklammern nicht hörbar ein-
rasten, kann das ROTEX Solaris System un-
dicht werden und damit die Betriebssicherheit
einschränken.
Ursachen für nicht eingerastete Halteklammern:
● Nicht vollständig zusammengeschobene
Flachkollektoren.
● Absorber in der Lage verschoben (den
Absorber an den gegenüberliegenden
Anschlüssen in die richtige Position drücken,
dabei Schutzhandschuhe verwenden).
3a
3c

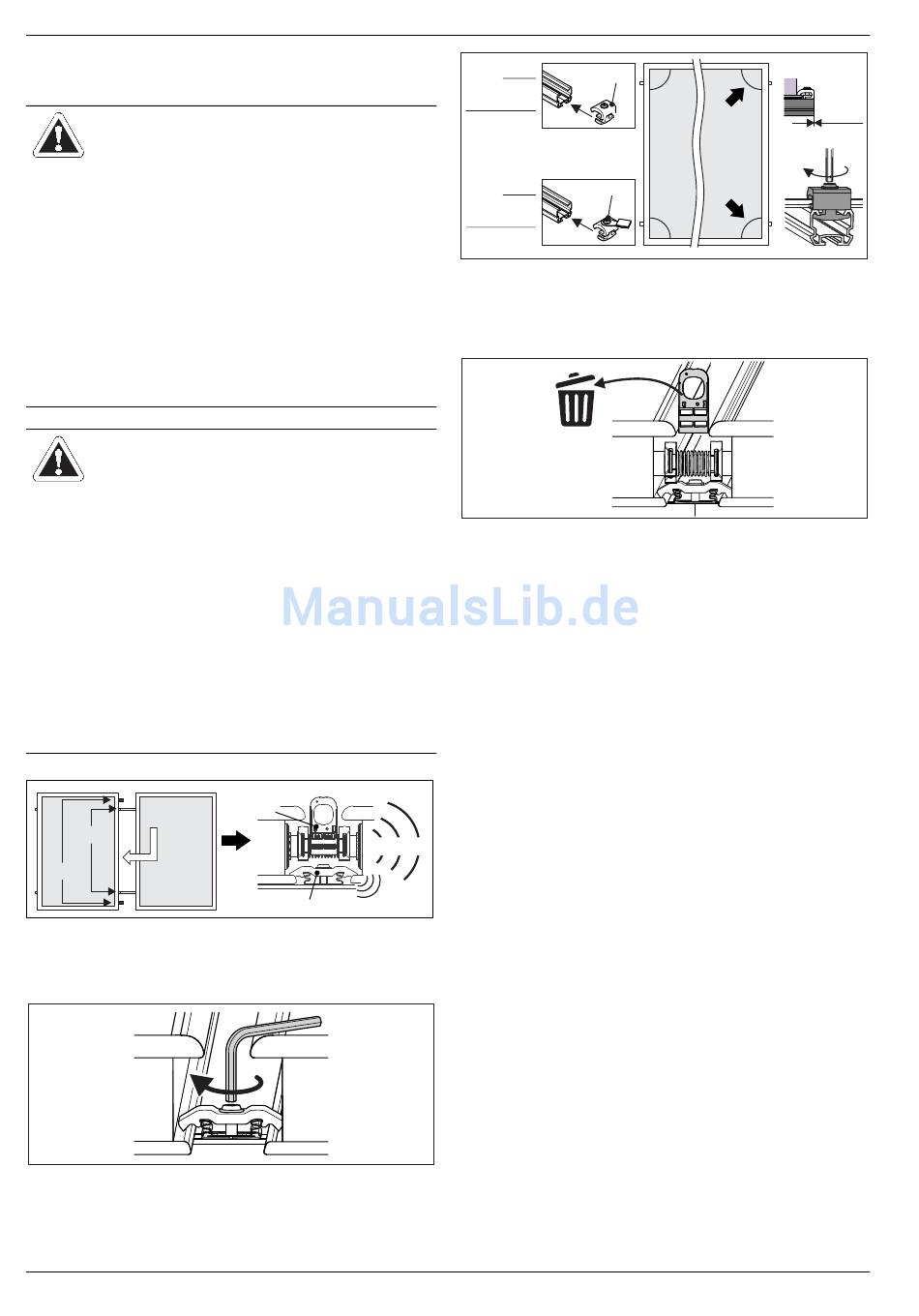

Bild 4-12 Arbeitsschritt 6 bei 2 und mehr Kollektoren
7. Doppelklemmsteine zwischen den Flachkollektoren fest-
schrauben.
Bild 4-13 Arbeitsschritt 7
8. Nach Montage des letzten Kollektors eines parallel geschal-
teten Kollektorfelds die Einzelklemmsteine von rechts seitlich
in die Montageprofile einschieben und festschrauben.
22
3c
Click
Click
3a
ADM
5i
a+c+d
IDM / FDM
a+b+c
ADM
5h
b
IDM / FDM
d
5h
Einzelklemmstein mit Potenzialausgleichsklemme
5i
Einzelklemmstein
Bild 4-14 Arbeitsschritt 8
9. Montagestützen von den Kompensatoren abziehen.
Bild 4-15 Arbeitsschritt 9
FA ROTEX Solaris DrainBack - 09/2016
c
b
≥0 mm
a
d
