HINWEIS.
Drehung des Einstellknopfs:
–
nach rechts = Spreizung wird grösser.
–
nach links = Spreizung wird kleiner
Ventile zum Heizkreis öffen...
Heizungs- und Wärmepumpenregler wieder zurück-
stellen.

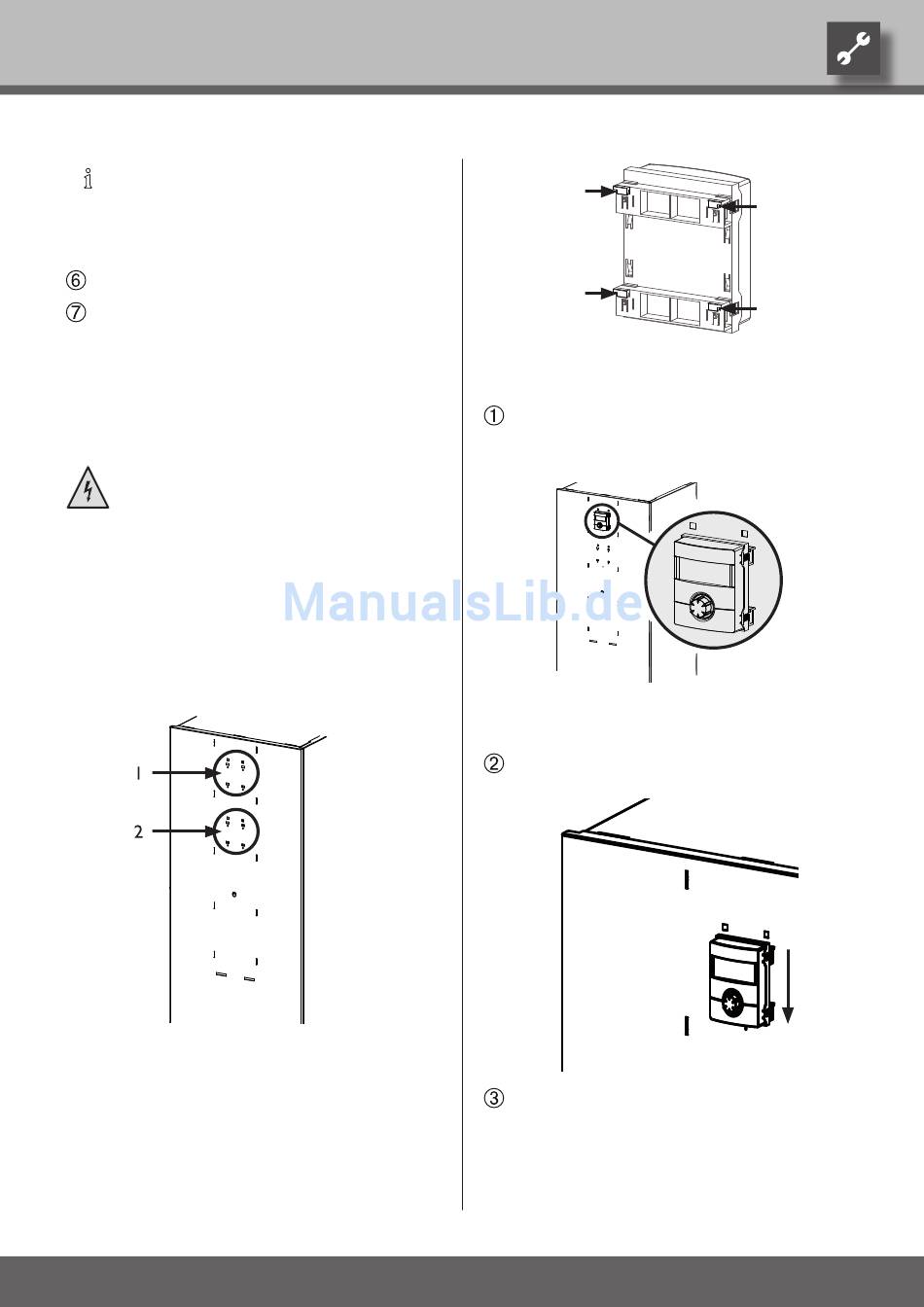

Montage des Bedienteils
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische Anschlussarbeiten sind aus-
schliesslich qualifiziertem Elektrofachper-
sonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage
spannungsfrei schalten und gegen Wieder-
einschalten sichern!
In der vorderen Fassade des Gerätes befinden sich in un-
terschiedlicher Höhe jeweils 4 Aussparungen zur Befes-
tigung des Bedienteils:
1 vier obere Aussparungen
2 vier untere Aussparungen
An der Rückseite des Bedienteils befinden sich 4 Haken,
an denen das Bedienteil in die vordere Fassade des Ge-
rätes eingehängt wird:
Technische Änderungen vorbehalten.
83050000dDE – Originalbetriebsanleitung
Gehen Sie so vor:
Die Haken am Bedienteil in die Aussparungen der
vorderen Fassade einhängen (entweder in die obe-
ren oder in die unteren Aussparungen)...
Das eingehängte Bedienteil nach unten drücken, bis
es einrastet...
Steuerungskabel des Heizungs- und Wärmepum-
penreglers in die rechte Buchse an der Unterseite
des Bedienteils einstecken...
© ait-deutschland GmbH
Beispiel:
Bedienteil in oberen Aussparungen
21
