Beispiele für Leistungsminderung

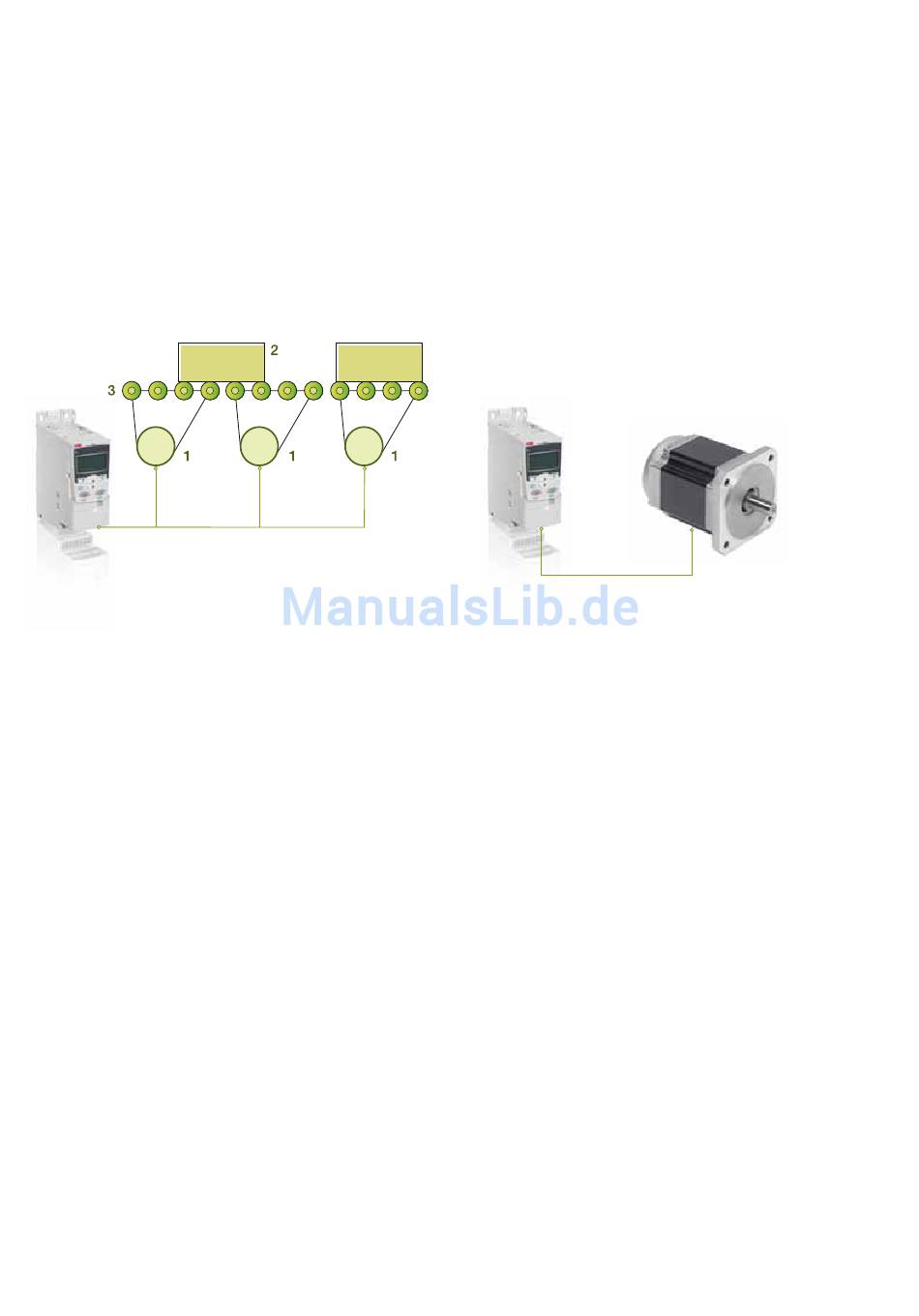

Dieses Beispiel zeigt einen Frequenzumrichter, der eine
Mehrmotorenanwendung regelt, Umgebungstemperatur
50 °C.
1 Motoren (3 × 1,5 kW)
2 Last
3 Rollen
M
Dimensionierungskriterien des Frequenzumrichters:
– Motornennleistung: 1,5 kW, Motornennstrom 3,2 A
3 × 3,2 A = 9,6 A
– Plus temperaturbedingte Leistungsminderung (10 %):
9,6 A × 1,1 = 10,6 A
– Auswahl des Frequenzumrichters aus der Tabelle
(3-6 Motoren):
=> ACS355-03E-23A6-4
– Verwenden Sie, falls möglich, zusätzlich eine externe
Ausgangsdrossel.
10 ABB Micro Drives | Anleitung zur Frequenzumrichter-Dimensionierung
M
M
Dieses Beispiel zeigt einen in einer Hochleistungsanwen-
dung installierten Frequenzumrichter mit 12 kHz sf und
Lastwechseln.
Dimensionierungskriterien des Frequenzumrichters:
– Motornennleistung: 15 kW
– Plus Reduzierung der Schaltfrequenz (35 % für 12 kHz):
15 kW × 1,35 = 20 kW
– Der Frequenzumrichter sollte wegen der Lastwechsel
der Applikation überdimensioniert werden (10 %):
20 kW × 1,1 = 22 kW
Schnellläufermotor
– 15 kW
– Drehzahlbereich 0 bis 600 Hz
– Zyklische Belastung
