Lastzyklus der Applikation
Die Frequenzumrichterdimensionierung ist für Anwendungen
mit quadratischem Drehmoment und einfachen Konstant-
momentapplikationen leicht. Der zyklische Betrieb verursacht
jedoch eine höhere Belastung der Leistungshalbleiterkompo-
nenten des Frequenzumrichters, deshalb wird eine größere
Dimensionierung des Frequenzumrichters empfohlen.
Anwendungen mit quadratischem Drehmoment, typischer-
weise Pumpen und Lüfter, werden mit konstanter Drehzahl
oder innerhalb eines engen Drehzahlbereichs um die Nenn-
drehzahl herum betrieben. Die Laufzeiten sind häufig lang,
und der Frequenzumrichter läuft eventuell ständig, aber die
Motorbelastung liegt unter der Nennleistung.

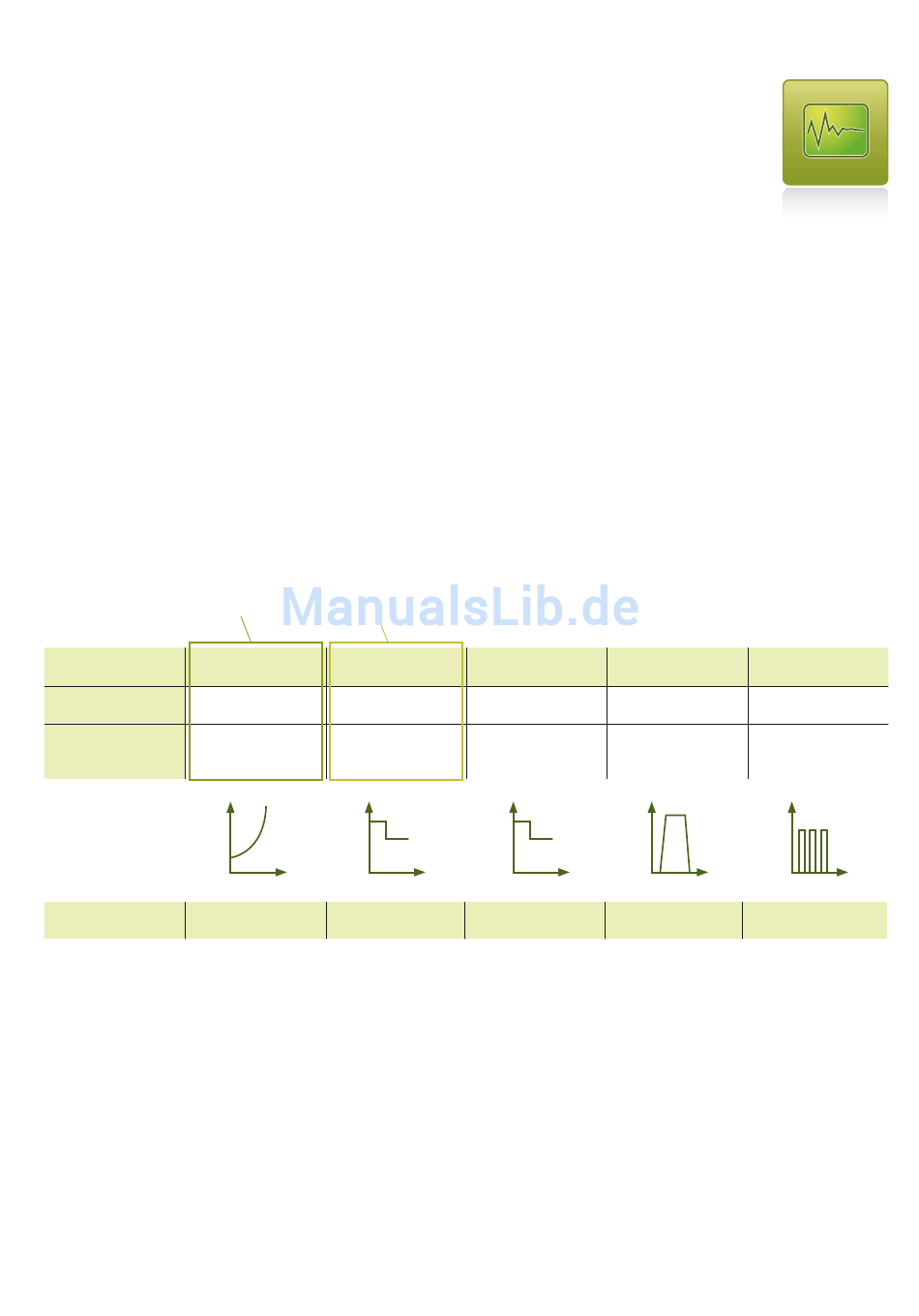

Grundlagen für die Standard Dimensionierung von Micro Drive-Frequenzumrichtern
ACS55/ACS310/ACS320
Quadratisches
Typische
Kreiselpumpen
Anwendungen
und Radiallüfter
Anzahl der Zyklen
während der
Nutzungsdauer *)
Wenige Zyklen/
Typischer Betrieb
Bei einem anspruchsvolleren Lastzyklus als durch die Standard-
konstruktionskriterien des Frequenzumrichters vorgegeben wird
die Lebensdauer des Frequenzumrichters durch eine Leistungs-
minderung erhöht.
*) Indefi nite Anzahl der Zyklen. Installations- und elektrotechnische Bedingungen haben
einen starken Einfl uss auf das Endergebnis.
ACS150/ACS355
Konstantmoment/
Drehmoment
einfach
Mischer,
Förderanlagen
30.000
60.000
Wenige Zyklen/
Tag
Stunde
Einfache Konstantmomentanwendungen, wie Förderanlagen
und Mischer, werden mit konstanter Drehzahl betrieben.
Die Motorbelastung ist typischerweise während des stetigen
Betriebs niedrig, jedoch kann gelegentlich eine kurzzeitige
Überlastbarkeit erforderlich sein z. B. beim Start oder Stopp
der Applikation.
Anspruchsvolle Konstantmomentanwendungen werden mit
Konstantdrehzahl- oder Drehmomentsollwert betrieben. Über-
lastbedingungen kommen typischerweise vor und die Häufig-
keit der Start-Stopp- oder Belastungszyklen ist auch während
des Normalbetriebs hoch und deshalb ist auch die zu erwar-
tende Anzahl an Zyklen während der Nutzungsdauer der
Maschine hoch.
Konstantmoment/
Konstantmoment/
anspruchsvoll
Krane, Extruder,
Kompressoren
600.000
6.000.000
Mehrere Zyklen/
Wenige Zyklen/
Stunde
Anleitung zur Frequenzumrichter-Dimensionierung | ABB Micro Drives 5
Motion
zyklisch
Aufzüge
Motion Control
60.000.000
Mehrere Zyklen/
Minute
Minute
