Installation

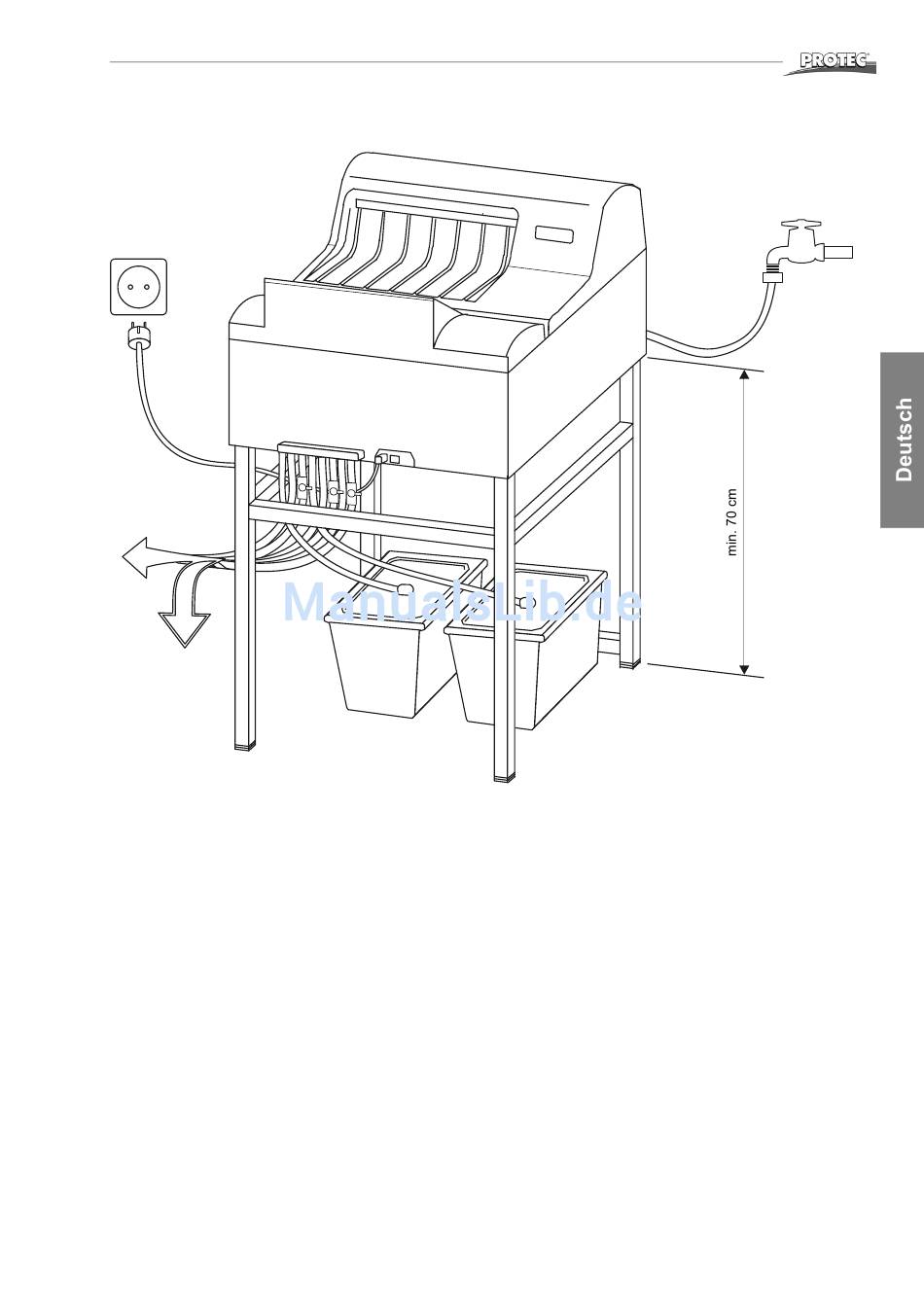

3. Anschließen des Geräts
Abfluß und
Auffangbehälter
Wasseranschluß: Schließen Sie den hinten aus dem Gerät kommenden Wasser-
schlauch an den vorbereiteten Frischwasseranschluß an.
Alle anderen Schläuche (siehe Grafik
sprechend der Farbkodierung vorne an die Maschine anschließen. Auf das Schlau-
chende eine der beiliegenden Schlauchklemmen aufziehen. Das Schlauchende
erwärmen (in heißem Wasser oder mit Feuerzeug) und über den zugehörigen An-
schluß schieben. Schlauchklemme schließlich nach oben über Schlauch und An-
schluß schieben.
Die Schläuche auf die gewünschte Länge zuschneiden. Danach die drei Absperr-
hähne gut erreichbar in die Ablaufschläuche einfügen.
An die Enden der Schläuche für die Regeneriertanks schließen Sie mit einem
Klemmring die Saugrohre an. Stecken Sie diese Saugrohre dann durch die Decke-
löffnung des entsprechenden Regeneriertanks und rasten sie dort ein.
Die Überlauf- und Ablaufaufschläuche für Entwickler- und Fixierbad werden in dafür
bereitzustellende Auffangbehälter geleitet.
Der Überlauf und der Ablauf des Wassers können entweder in den Abflußsiphon
oder in bereitzustellende Auffangbehälter geleitet werden.
OPTIMAX
®
Seite
8): Die beiliegenden Schläuche ent-
®
7
