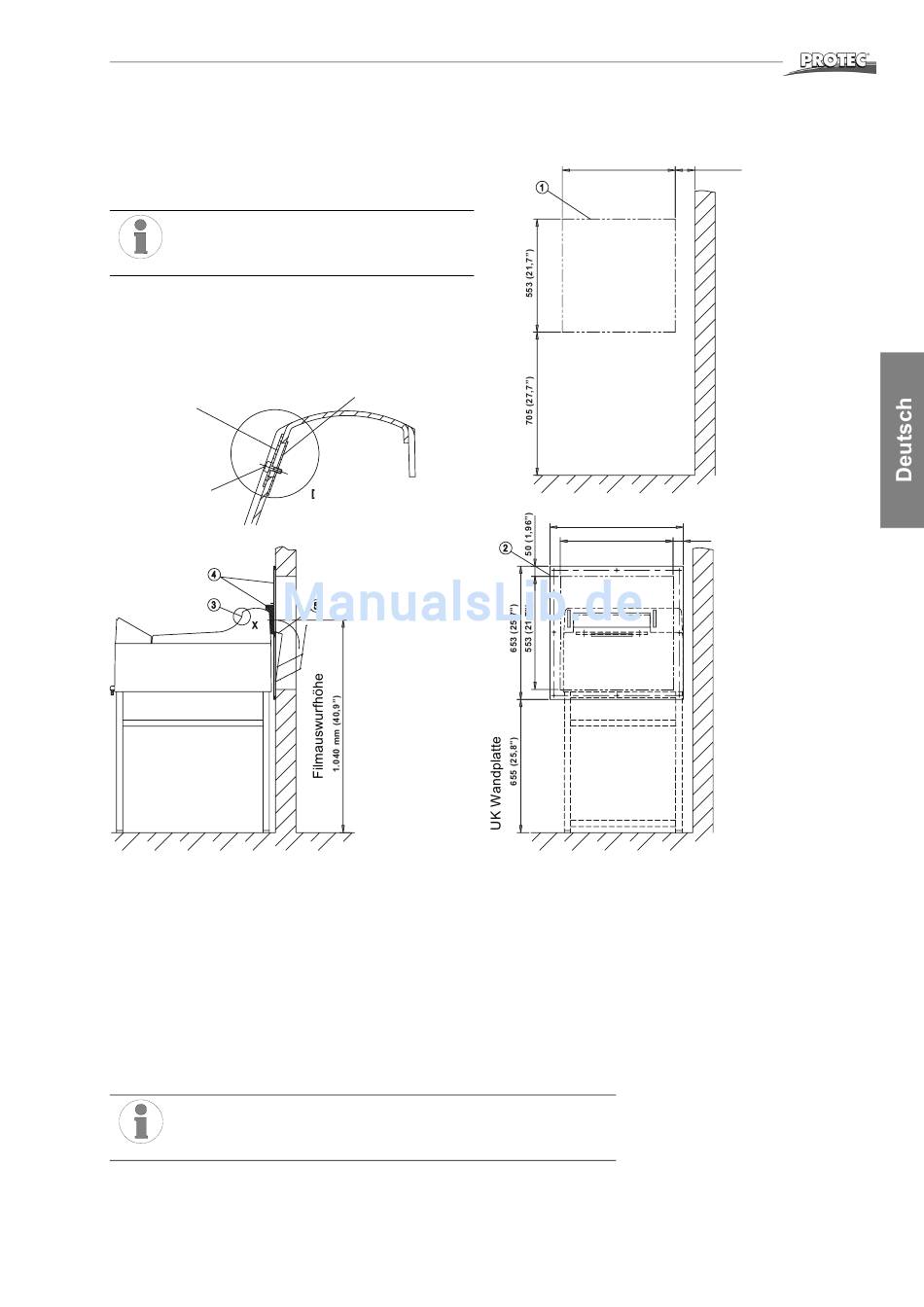

Installationsangaben
Durch die Wand-Montage „Filmausgabe" - Filmausgabe zum
®
Hellraum
OPTIMAX
Typ 117x-y-6000
Alle Maße im Zusammenhang mit
®
PROTEC
Arbeitstisch (1267-0-0000)
Maße in mm
Blindplatte
1176-0-0607
Linsenschraube
M4x20
3079-8-5043
1.
Wand nach Skizze durchbrechen.
2.
Wandplatte mit beiliegenden acht Schrauben befestigen (Anschraubhöhe
beachten).
3.
Blindplatte mit beiliegenden Schrauben und Laschen am Filmauslauf befesti-
gen (siehe Detail X).
4.
Maschine gegen Wandplatte schieben, dabei Lichtkeil zwischen Wandplatte
und Deckel einfügen.
5.
Filmauffangkorb von der Gegenseite in die Wandplatte einhängen.
6.
Montage-Set auf Lichtdichtigkeit und Funktion überprüfen.
Bitte beachten:
Vor dem Abnehmen des Maschinendeckels den Dichtkeil nach
oben an der Griffleiste herausziehen.
OPTIMAX
®
Lasche
253-0-0203
Detail X
553 (21,7")
min. 100 (3,9")
Wanddurchbruch für
Filmauswurf
653 (25,7")
553 (21,7")
50 (1,96")
®
25
