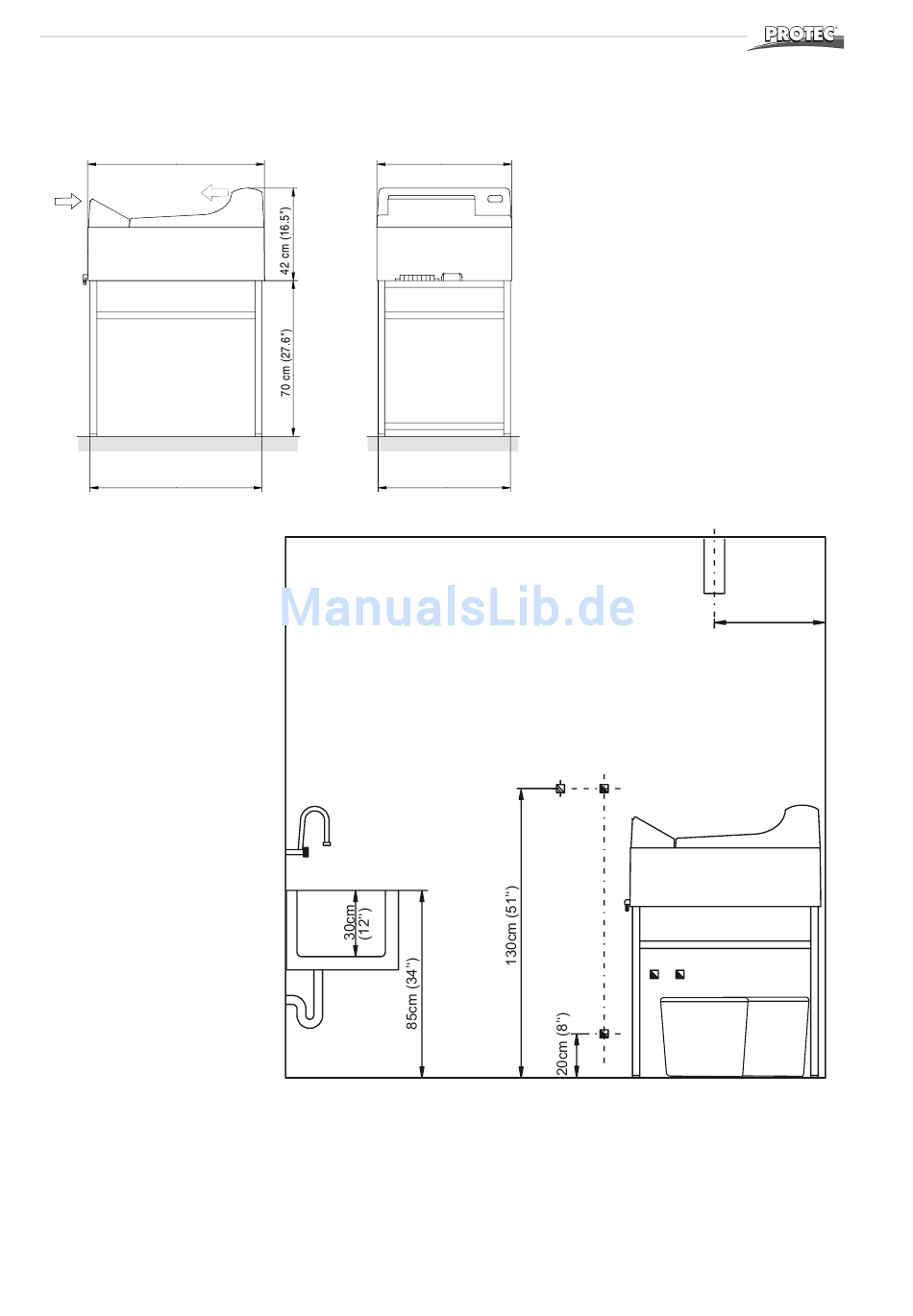

Installationsangaben
Installationsangaben
77 cm (30.3")
Optionaler Arbeitstisch
bzw. geschlossener
Unterschrank
(Zubehör)
75 cm (29.5")
1.
Schutzkontakt-Steckdose
220-240 V, 16 A bzw. 110 V,
15 A (je nach Gerätetyp).
Zuleitung muß mit einem Feh-
lerstromschutzschalter 25 A/
30 mA Nennfehlerstrom aus-
gerüstet sein. Zusätzlich kann
noch ein Netzausschalter mit-
eingebaut werden.
2.
Wasseranschluß 3/4" mit
Absperrhahn, zulässiger
Druckbereich 2-10 bar, Was-
sertemperatur 5-25 °C.
3.
Wasserabfluß PVC-Rohr ∅ 50
mm (2") mit Siphon.
4.
Ablauf bzw. Auffangbehälter
für gebrauchten Entwickler.
5.
Ablauf bzw. Auffangbehälter
für gebrauchten Fixierer.
6.
Stellplatz für Regenerierbe-
hälter: Unter der Maschine
oder extern.
7.
Be- und Entlüftung der Dun-
kelkammer erforderlich.
8.
Spülbecken mit Frischwasser
und Brauseschlauch. Innen-
maße min. (LxBxH) 60x40x30
cm (24x16x12").
24
59 cm (23.2")
59 cm (23.2")
Dunkelkammer
8
Spülbecken
60x40cm (24x16'')
Maßangaben und Positionen sind Empfehlungen
7
50cm (20'')
1
2
4 5
6
3
OPTIMAX
®
®
