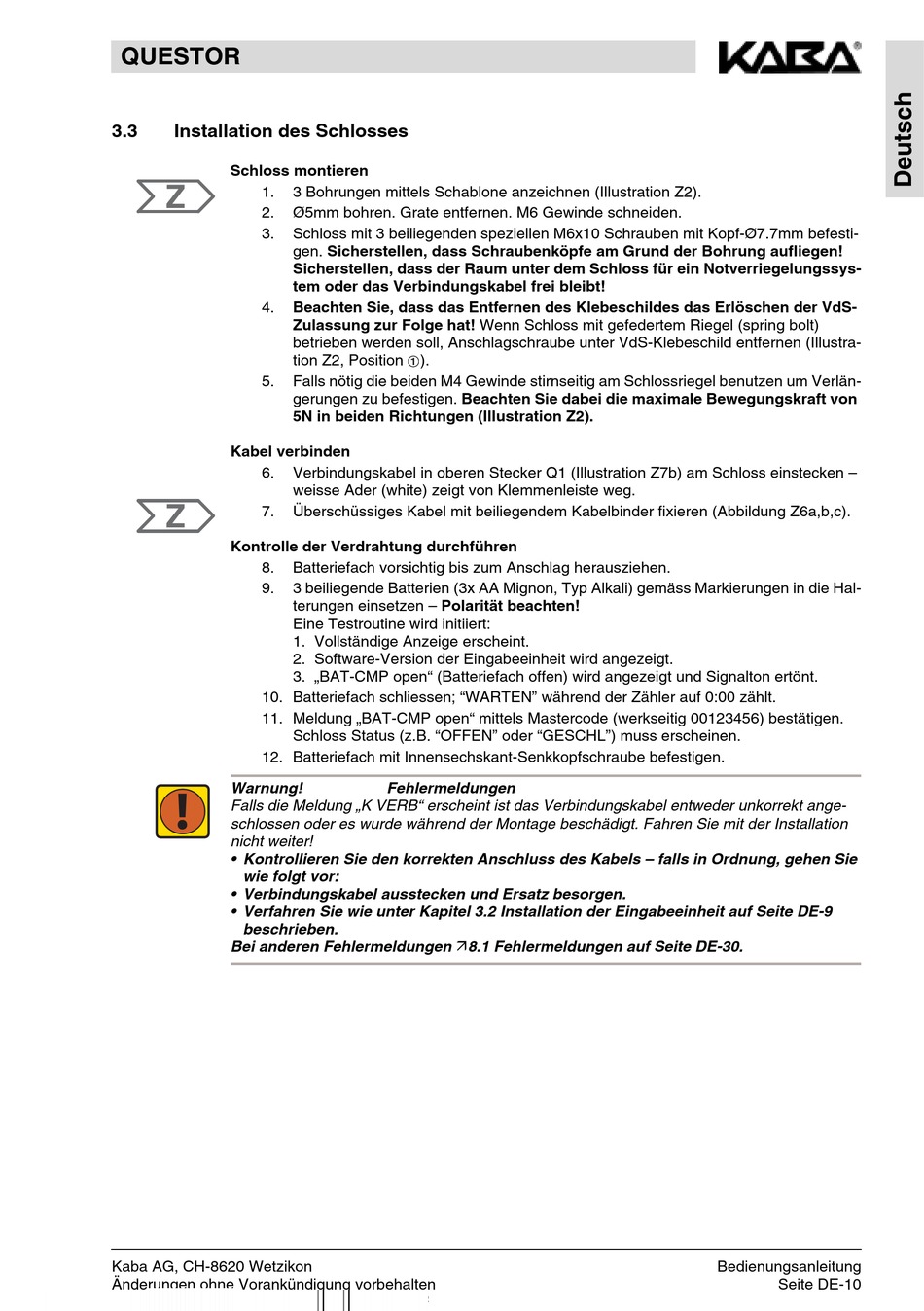

Installation des Schlosses
Schloss montieren
Z
1.
2.
3.
4.
5.
Kabel verbinden
6.
Z
7.
Kontrolle der Verdrahtung durchführen
8.
9.
10. Batteriefach schliessen; "WARTEN" während der Zähler auf 0:00 zählt.
11. Meldung „BAT-CMP open" mittels Mastercode (werkseitig 00123456) bestätigen.
12. Batteriefach mit Innensechskant-Senkkopfschraube befestigen.
Warnung!
!
Falls die Meldung „K VERB" erscheint ist das Verbindungskabel entweder unkorrekt ange-
schlossen oder es wurde während der Montage beschädigt. Fahren Sie mit der Installation
nicht weiter!
• Kontrollieren Sie den korrekten Anschluss des Kabels – falls in Ordnung, gehen Sie
wie folgt vor:
• Verbindungskabel ausstecken und Ersatz besorgen.
• Verfahren Sie wie unter Kapitel 3.2 Installation der Eingabeeinheit auf Seite DE-9
beschrieben.
Bei anderen Fehlermeldungen 8.1 Fehlermeldungen auf Seite DE-30.
