3.6 Überwachungs-, Steuerungs- und Regelungseinrichtung
3.6.1 System Gasmotor Phase 3 – Übersicht

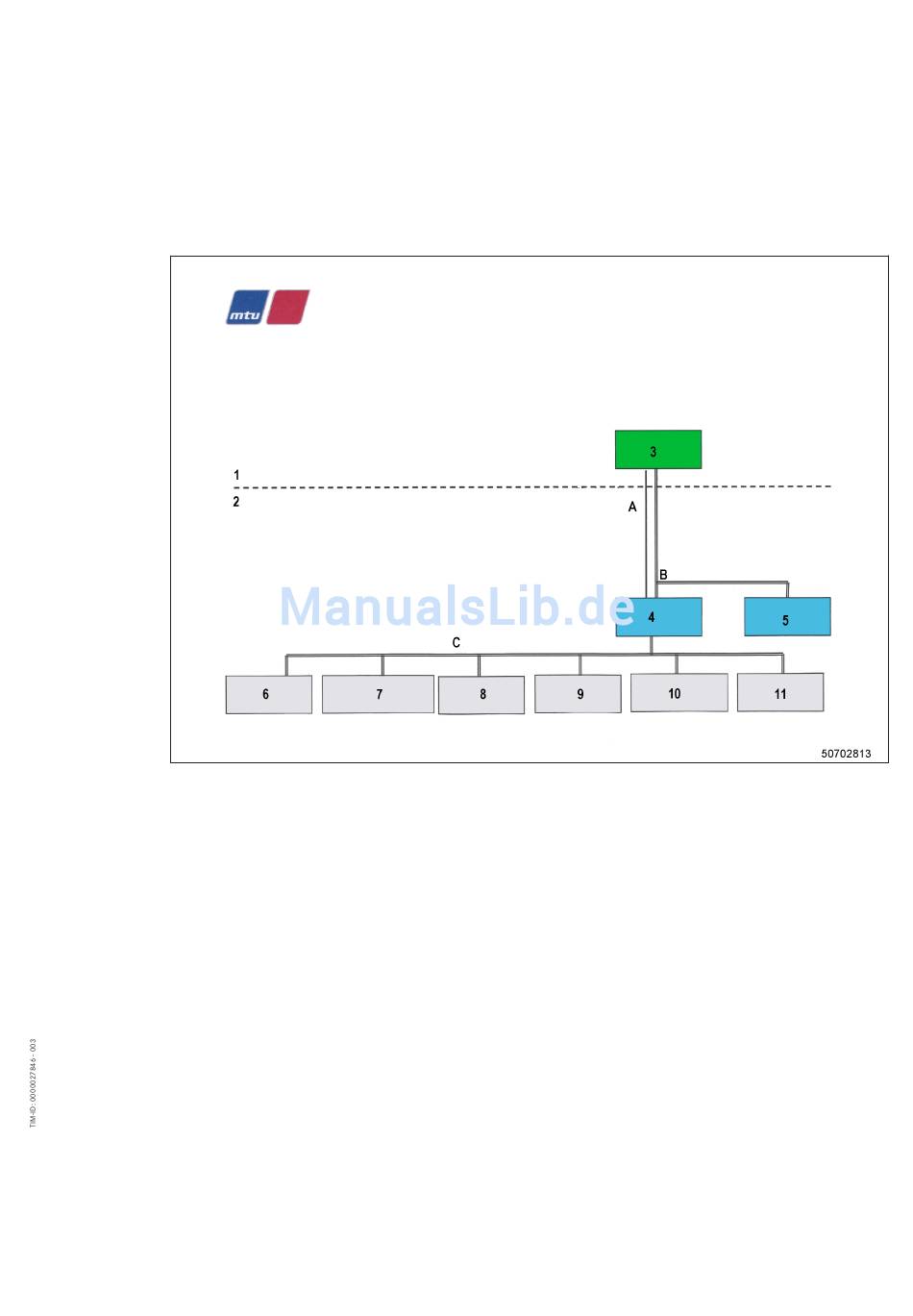

Gesamtübersicht
1 System Anlage
2 System Motor
3 Anlage
4 Motorregler
Regelung/Steuerung/Überwachung
Motorregler ADEC (ECU 7)
• Steuert den Start-, Stopp- und Notstoppablauf
• Überwacht die Motorbetriebswerte
• Regelt die Steuerung der Drosselklappen und stellt das Gasgemisch für die angeforderte Drehzahl/Leis-
tung ein
• Überwacht das erste Gasmagnetventil in der Gasstrecke zum Motor
Motorüberwachung (EMU 8)
• Auswerteeinheit für PT 1000-Temperaturfühler zur Messung und Überwachung der Einzelzylinder-Abgas-
temperaturen
• Überwacht das zweite Gasmagnetventil in der Gasstrecke zum Motor
Verdichterbypass (F-Series)
• Regelt Drosselklappenreserve bei sprunghaftem Lastabruf
• Verhindert Verdichterpumpen
MS150097/02D 2016-11 | Überwachungs-, Steuerungs- und Regelungseinrichtung | 31
5 Motorüberwachung
6 NOx-Sensor (optional)
7 Verdichterbypass
8 Zündung
9 Klopfmodul
10 Gasdosiereinheit
11 Drosselklappen
