2.6 Überwachungs-, Steuerungs- und Regelungseinrichtung
2.6.1 System Gasmotor – Übersicht

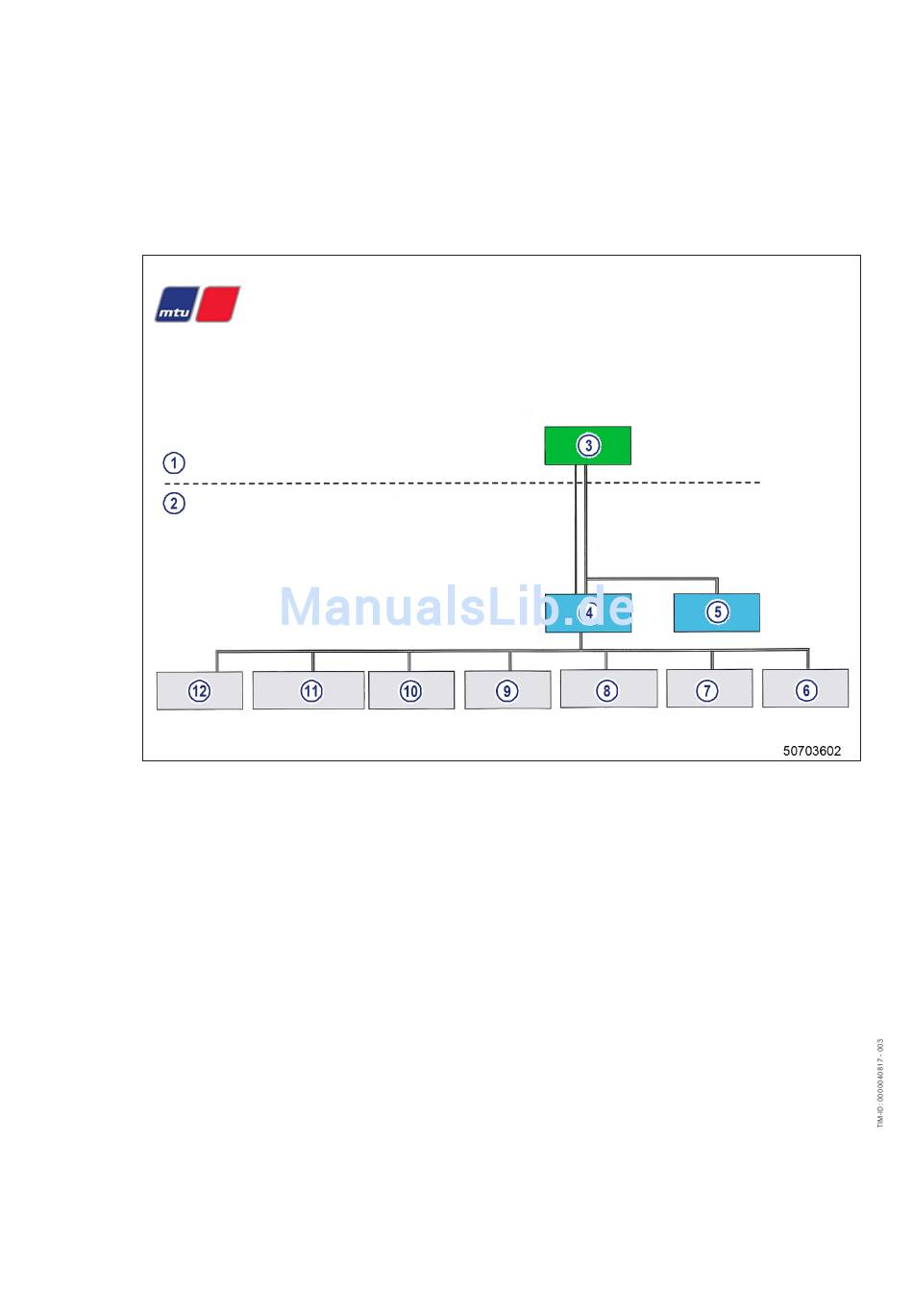

Gesamtübersicht
1 System Anlage
2 System Motor
3 Anlage
4 Motorregler
Regelung/Steuerung/Überwachung
Motorregler ECU-9
• Steuert den Start-, Stopp- und Notstoppablauf
• Überwacht die Motorbetriebswerte
• Regelt die Steuerung der Drosselklappen und stellt das Gasgemisch für die angeforderte Drehzahl/
Leistung ein
• Überwacht das erste Gasmagnetventil in der Gasstrecke zum Motor
Motorüberwachung EMU8
• Auswerteeinheit für PT 1000-Temperaturfühler zur Messung und Überwachung der Einzelzylinder-Ab-
gastemperaturen
• Überwacht das zweite Gasmagnetventil in der Gasstrecke zum Motor
Verdichterbypass (F-Series)
• Regelt Drosselklappenreserve, verhindert Verdichterpumpen
34 | Produktübersicht | MS15028/01D 2015-04
5 Motorüberwachung
6 Feuchtesensor
7 Drosselklappen
8 Gasdosiereinheit
9 Klopfmodul
10 Zündung
11 Verdichterbypass
12 NOx-Sensor (optional)
