6 Sastavljanje kosilice

6 Sastavljanje kosilice

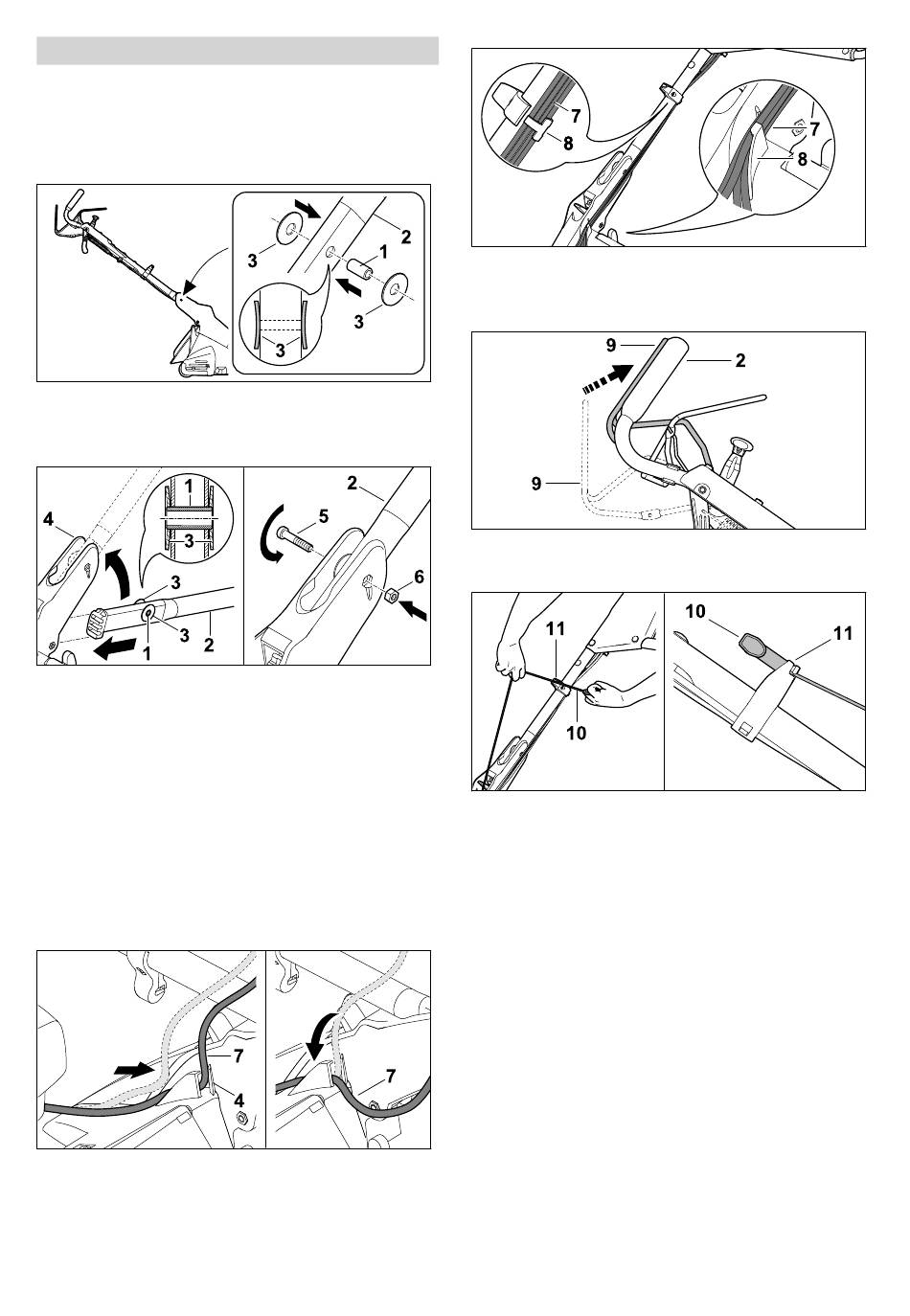

6.1 Montaža upravljača
► Zaustavite motor.
► Izvucite utikač svjećice.
► Kosilicu za travu postavite na ravnu površinu.
► Utisnite čahuru (1) u provrt na upravljaču (2).
► Tanjuraste opruge (3) nataknite na čahuru (1)
tako da je ispupčenje okrenuto prema unutra.
► Držite čahuru (1) i tanjuraste opruge (3) te ih
zajedno s upravljačem (2) uvedite odozdo u
konzolu upravljača (4).
► Otklopite upravljač (2) prema gore tako da se
poravnaju provrti upravljačke konzole (4) i
čahure (1).
► Gurnite vijak (5) kroz provrte upravljačke kon‐
zole (4) i gurnite čahuru (1) u upravljač (2).
► Umetnite maticu (6) u utor na upravljačkoj
konzoli (4).
► Pritegnite vijak (5).
► sklopite upravljač.
► Umetnite užad (7) u vodilicu na upravljačkoj
konzoli (4).
0478-111-9966-A
► Umetnite vučnu užad (7) u vodilicu vučnog
užeta (8).
► Otklopite upravljač.
► Pritisnite sklopni stremen (9) prema uprav‐
ljaču (2) i držite ga pritisnutim.
► Polako povucite ručku za pokretanje (10) u
smjeru vodilice vučnog užeta (11).
► Ovjesite ručku za pokretanje (10) u vodilicu
vučnog užeta (11).
► Pustite sklopni stremen (9).
► Nataknite utikač svjećice.
Upravljač nije potrebno ponovno demontirati.
6.2 Skidanje i stavljanje umetka za
malčiranje
6.2.1 Vađenje umetka za malčiranje
► Zaustavite motor.
► Kosilicu za travu postavite na ravnu površinu.
hrvatski / bosanski
93
