hrvatski / bosanski
UPUTA
■ Uputa upućuje na opasnosti, koje mogu uzro‐
kovati štete na stvarima.
► Navedene mjere mogu spriječiti štete na
stvarima.
2.3 Simboli u tekstu
Ovaj simbol upućuje na poglavlje u ovoj
uputi za uporabu.
3

Pregled

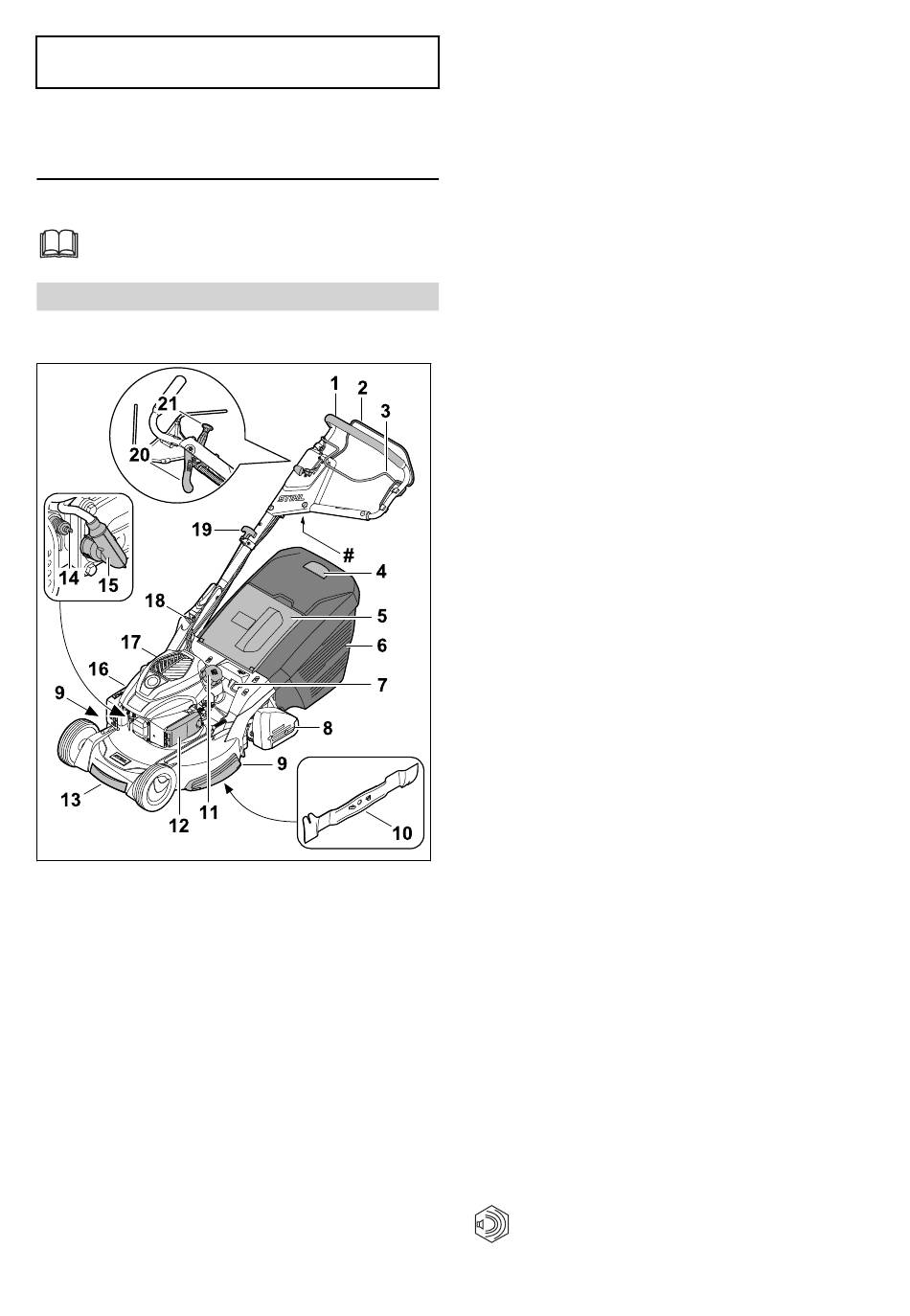

3.1 Kosilica za travu
1 Upravljač
Upravljač služi za držanje, vođenje i transport
kosilice za travu.
2 Sklopni stremen za pokretanje košnje
Sklopni stremen služi za pokretanje i isključi‐
vanje motora.
3 Sklopni stremen za vozni pogon
Sklopni stremen uključuje i isključuje vozni
pogon.
4 Prikaz stanja punjenja
Prikaz stanja punjenja prikazuje napunjenost
košare za prihvat trave.
5 Poklopac za izbacivanje
Poklopac za izbacivanje zatvara kanal za
izbacivanje.
86
6 Košara za prihvat trave
Košara za prihvat trave prikuplja pokošenu
travu.
7 Poluga za visinu reza
Poluga služi za podešavanje visine reza.
8 Valjak za poravnanje travnjaka
Valjak za poravnanje travnjaka zaglađuje
travu i služi kao vozni pogon.
9 Zaštitne letvice
Zaštitne letvice štite kućište.
10 Nož
Nož kosi i malčira travu.
11 Zapor rezervoara goriva
Zapor rezervoara goriva zatvara otvor za uli‐
jevanje benzina.
12 Poklopac filtra
Poklopac filtra pokriva pročistač zraka.
13 Transportna ručka
Transportna ručka služi za transport kosilice
za travu.
14 Svjećica
Svjećica pali mješavinu goriva i zraka u
motoru.
15 Utikač svjećice
Utikač svjećice spaja zavojnicu za paljenje sa
svjećicom.
16 Prigušivač buke
Prigušivač buke smanjuje emisiju buke kosi‐
lice za travu.
17 Zapor za motorno ulje
Zapor za motorno ulje zatvara otvor za ulije‐
vanje motornog ulja.
18 Poluga za upravljač
Poluga služi za podešavanje i preklapanje
upravljača.
19 Ručka za pokretanje
Ručka za pokretanje služi za pokretanje
motora.
20 Poluga za spojku kočnice noža
Poluga služi za priključivanje noža.
21 Poluga za podešavanje gasa
Poluga služi za podešavanje gasa.
# Pločica s oznakom snage i s brojem stroja
3.2 Simboli
Simboli koji mogu biti na kosilici za travu imaju
sljedeće značenje:
Zajamčena razina jakosti zvuka u
L
skladu s Direktivom 2000/14/EZ u
WA
