Montage- Und Bedienungsanleitung; Allgemeines; Anwendung; Sicherheit - Flamco Baseflex Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung

2.
1
1
A
B
Baseflex
Capacity
L
Inhalt / Inhoud / Contenance / емкость
Gas charge Bar
Vordruck /Voordruk / Pression initiale / Предварительное давление газа
Max. working pressure Bar
Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление
Test pressure
Bar
Prüfdruck / Testdruk / Pression d'épreuve /
System temperature range (Max Ts.)
Systemtemperaturbereich / Systeemtemperatuurbereik / Plage de température du système / Диапазон температур системы (Max Ts.) °C
Max. temp diaphragm °C
Max. temp Membrane / Max. temp membraam / Temp. membrane max. / Макс. температура на мембране
Article code
Artikelnummer / Artikelnummer / Code article / Артикул
5
9
F
G
A

2.1. Allgemeines

Diese Anleitung ist für Ausdehnungsgefäße mit einem Inhalt von 8-150 l bestimmt.

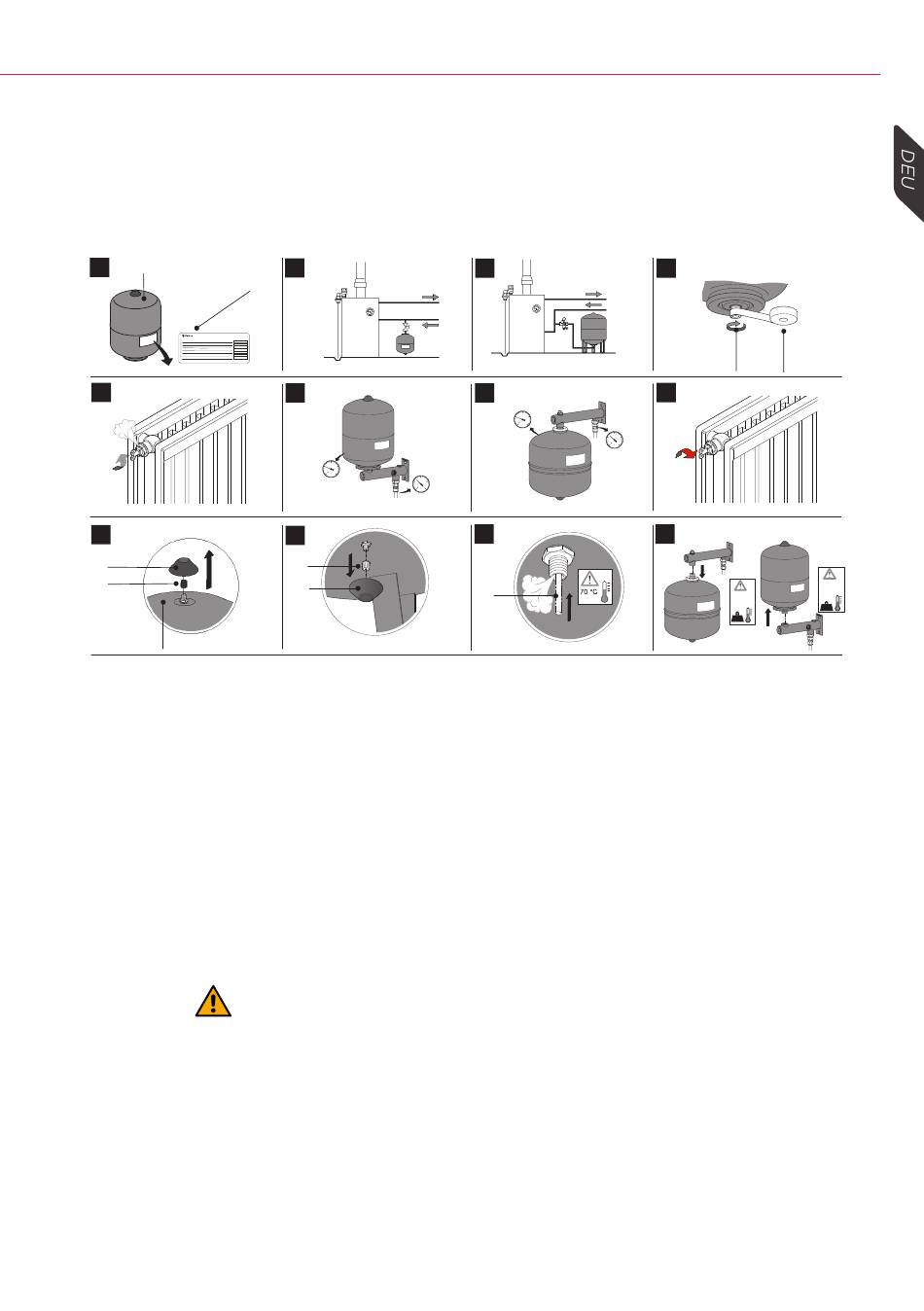

Zum Verpackungsumfang gehören ein Ausdehnungs-gefäß (A) mit Etikett (B) (Abb. 1).
Angaben zum höchstzulässigen Systemdruck und zum Vordruck sind dem Etikett zu
entnehmen.

Anwendung

Die Ausdehnungsgefase sind ausschlieslich fur die Verwendung in geschlossenen
Zentralheizungs-, Kühl- und Solaranlagen bestimmt (mit Zusatzstoffen auf der Basis von Glykol
bis max. 50%).
Informationen zur min./max. zulässigen Temperatur an der Membran und zum maximal
zulässigen Betriebsdruck finden Sie auf dem Etikett des Gefäßes.

Sicherheit

• Das Ausdehnungsgefäß wird mit Vordruck geliefert: Beschädigungen können ernsthafte
Verletzungen verursachen.
• Die Aufhängung muss das Gewicht eines vollen Ausdehnungsgefäßes tragen können.
• Die Anlage muss vor Überdruck geschützt werden. Dazu ein Sicherheitsventil (z. B. Prescor)
einbauen.
• Den Öffnungsdruck des Sicherheitsventils gleich oder niedriger als den auf dem Etikett
angegebenen maximalen Betriebsdruck einstellen.
• Die Verbindung zwischen dem Ausdehnungsgefäß und dem Heizgerät muss immer offen
