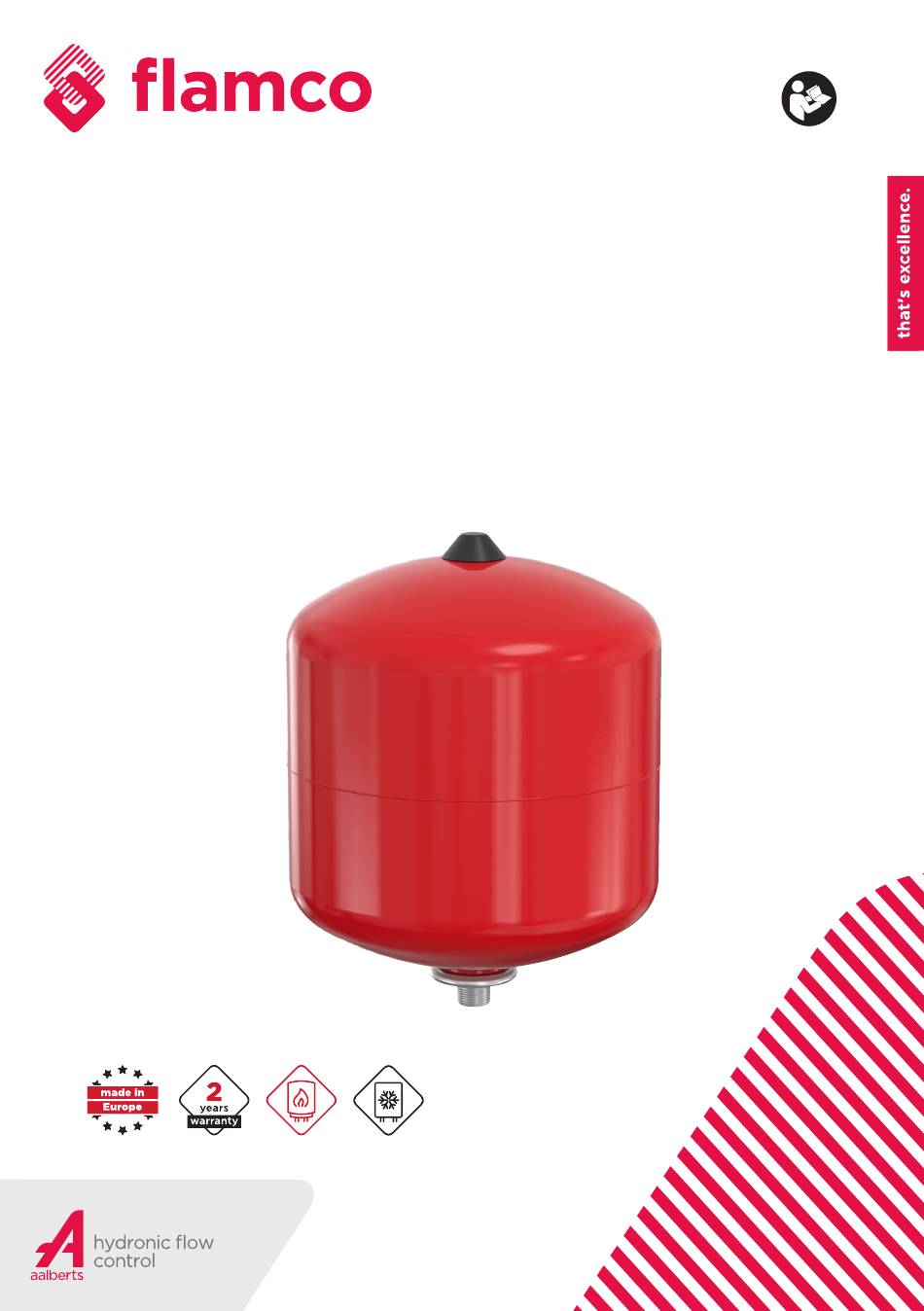

flamco Baseflex Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. flamco Anleitungen
  4. Industrielle Ausrüstung
  5. Baseflex
  6. Montage- und bedienungsanleitung
flamco Baseflex Montage- Und Bedienungsanleitung

flamco Baseflex Montage- Und Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Baseflex
ENG Installation and operating instruction
DEU Montage- und Bedienungsanleitung
NLD Montage- en gebruikshandleiding
FRA Installation et mode d'emploi
ESP Instrucciones de instalación y
funcionamiento
ITA
Istruzioni d'installazione e d'uso
DAN Monterings- og driftsvejledning
SVE Instruktioner för installation och drift
NOR Installasjons- og bruksanvisning
POL Instrukcja montażu i obsługi
HUN Telepítési és üzemeltetési útmutató
CES Návod k instalaci a obsluze
SLK Návod na montáž a obsluhu
TUR Montaj ve kullanma kılavuzu
Inhaltsverzeichnis
loading

Verwandte Anleitungen für flamco Baseflex

Inhaltszusammenfassung für flamco Baseflex

  • Seite 1 Baseflex ENG Installation and operating instruction SVE Instruktioner för installation och drift DEU Montage- und Bedienungsanleitung NOR Installasjons- og bruksanvisning NLD Montage- en gebruikshandleiding POL Instrukcja montażu i obsługi FRA Installation et mode d’emploi HUN Telepítési és üzemeltetési útmutató CES Návod k instalaci a obsluze ESP Instrucciones de instalación y...
  • Seite 2 Safety icons Caution High voltage Hot surface Corrosive Magnetic field Sharp object Crushing of Hand injury in Low temperature Toxic material Hot steam Hot content hands Press General Do not touch No open flame No tool No pushing Do not stare at prohibition sign light source General...

  • Seite 3: Inhaltsverzeichnis

    Baseflex Table of contents Installation and operating instruction ����������������������������������������������������6 1.1. General .................................6 1.2. Installation ..............................7 1.3. Maintenance and service ........................8 1.4. De-installation ............................8 2� Montage- und Bedienungsanleitung ������������������������������������������������������9 2.1. Allgemeines ...............................9 2.2. Montage ..............................10 2.3. Wartung und Service ..........................11 2.4.
  • Seite 4 8� Instruktioner för installation och drift ������������������������������������������������� 27 8.1. Allmänt..............................27 8.2. Installation ............................... 28 8.3. Underhåll och service ........................29 8.4. Avinstallation ............................29 9� Installasjons- og bruksanvisning �����������������������������������������������������������30 9.1. Generelt ..............................30 9.2. Installasjon ..............................31 9.3. Vedlikehold og service ........................32 9.4.
  • Seite 5 Baseflex 16� Navodila za namestitev in uporada ������������������������������������������������������� 51 16.1. Splošno ..............................51 16.2. Namestitev .............................. 52 16.3. Vzdrževanje in servis .......................... 52 16.4. Odstranitev ............................53 17� Instructiuni de instalare și utilizare ������������������������������������������������������� 54 17.1. General ..............................54 17.2. Instalare ..............................54 17.3.

  • Seite 6: Installation And Operating Instruction

    For the min/max permissible temperature on the membrane and for the maximum permissible working pressure: see the label. For the correct filling pressure, see the calculation program at www.flamco.aalberts-hfc.com. Safety • The expansion vessel is delivered with pre-charge: damage can cause serious injury.

  • Seite 7: Installation

    The expansion vessel and the pre-pressure must be checked yearly. Any deviations found must be rectified. Expansion vessels are pressure equipment, and conform to Pressure Equipment Directive 2014/68/EU. A declaration of conformity is available from Flamco on request. > Installation and operating instruction...

  • Seite 8: De-Installation

    1.4. De-installation Allow the installation to cool down and release the pressure from it. Remove the cover cap (G) and the plug (F). (fig. 9, 10) Push the inner valve (H) in to drain the pressure from the expansion vessel. (fig. 11) Unscrew the expansion vessel (A).

  • Seite 9: Montage- Und Bedienungsanleitung

    Baseflex Montage- und Bedienungsanleitung Baseflex Capacity Inhalt / Inhoud / Contenance / емкость Gas charge Vordruck /Voordruk / Pression initiale / Предварительное давление газа Max. working pressure Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление...

  • Seite 10: Montage

    • Den korrekten Fülldruck können Sie mit dem Berechnungsprogramm auf www.flamco. aalberts-hfc.com. 2.2. Montage Das Ausdehnungsgefäß muss von einem anerkannten Fachinstallateur eingebaut werden. Dabei sind die vor Ort geltenden Richtlinien zu beachten. Die Anlage vor der Montage des Gefäßes durchspülen (jedoch niemals über das Sicherheitsventil) und anschließend unter Druck auf ihre Dichtigkeit kontrollieren.

  • Seite 11: Wartung Und Service

    2.3. Wartung und Service Das Ausdehnungsgefäß und der Vordruck müssen jedes Jahr überprüft werden. Festgestellte Abweichungen sind zu beheben. Ausdehnungsgefäße sind Druckgeräte und erfüllen die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Eine Konformitätserklärung ist auf Anfrage bei Flamco erhältlich. 2.4. Demontage Die Anlage abkühlen lassen und drucklos machen.

  • Seite 12: Montage- En Gebruikshandleiding

    • Het expansievat dient in open verbinding te blijven met het verwarmingstoestel. • Voor de correcte voordruk en inhoud zie het rekenprogramma op www.flamco.aalberts-hfc. com. We reserve the right to change designs and technical specifications of our products.

  • Seite 13: Montage

    Baseflex 3.2. Montage Laat het installeren uitsluitend door gekwalificeerd personeel uitvoeren� Houdt u zich aan de lokale regelgeving en richtlijnen� Spoel de installatie door voor montage van het vat (nooit via het veiligheidsventiel) en controleer de installatie op lekkages door afpersen�...

  • Seite 14: Demontage

    3.4. Demontage Laat de installatie afkoelen en maak deze drukloos. Verwijder afdekkap (G) en dopje (F). (fig. 9, 10) Druk het binnenventiel (H) in om het expansievat drukloos te maken. (fig. 11) Schroef het expansievat (A). los (fig. 12) Let op: een vol expansievat is zwaar! Het water in het expansievat kan heet zijn.

  • Seite 15: Installation Et Mode D'emploi

    Baseflex Installation et mode d’emploi Baseflex Capacity Inhalt / Inhoud / Contenance / емкость Gas charge Vordruck /Voordruk / Pression initiale / Предварительное давление газа Max. working pressure Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление...

  • Seite 16: Montage

    4.2. Montage Confier l’installation uniquement à du personnel qualifié. Lors de l’installation de votre système d’extension, observez les réglementations et directives locales ainsi que les méthodes de calcul légales locales. Avant le montage du vase, rincer l’installation (jamais par le biais de la soupape de sécurité) et s’assurer que l’installation ne présente pas de fuite lorsqu’elle est sous pression.

  • Seite 17: Démontage

    Baseflex 4.4. Démontage Laisser refroidir et dépressuriser l’installation. Déposer le capuchon de couvercle (G) et le bouchon (F). (fig. 9, 10). Exercer une pression sur la valve interne (H) afin de faire disparaître la pression du vase d’expansion (fig. 11).

  • Seite 18: Instrucciones De Instalación Y Funcionamiento

    Instrucciones de instalación y funcionamiento Baseflex Capacity Inhalt / Inhoud / Contenance / емкость Gas charge Vordruck /Voordruk / Pression initiale / Предварительное давление газа Max. working pressure Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление Test pressure Prüfdruck / Testdruk / Pression d’épreuve / System temperature range (Max Ts.)

  • Seite 19: Seguridad

    Baseflex Seguridad • El vaso de expansión se entrega con precarga: dañarlo puede causar lesiones graves. • El soporte debe ser capaz de soportar el peso de un vaso de expansión completo. • Evite la sobrepresión en la instalación. Instale una válvula de seguridad (por ejemplo, Prescor).

  • Seite 20: Mantenimiento Y Servicio

    regularmente. Cuando la temperatura del agua haya descendido a aprox. 50 °C, rellene la instalación hasta 0,3 bar por encima de la precarga del vaso de expansión. Asegúrese de que la manguera de llenado esté purgada. 5.3. Mantenimiento y servicio Se recomienda que personal autorizado compruebe el depósito de expansión anualmente.

  • Seite 21: Istruzioni D'installazione E D'uso

    Baseflex Istruzioni d’installazione e d’uso Baseflex Capacity Inhalt / Inhoud / Contenance / емкость Gas charge Vordruck /Voordruk / Pression initiale / Предварительное давление газа Max. working pressure Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление...

  • Seite 22: Installazione

    • Per la corretta pressione di riempimento, consultare il programma di calcolo all’indirizzo www.flamco.aalberts-hfc.com (dimensionamento vasi). 6.2. Installazione L’installazione deve essere eseguita solo da personale autorizzato. Rispettare la normativa e le linee guida locali. Risciacquare l’impianto prima di installare il vaso (mai farlo attraverso la valvola di sicurezza) e controllare che l’installazione non presenti perdite quando è...

  • Seite 23: Cura E Manutenzione

    Baseflex 6.3. Cura e manutenzione Si raccomanda di far controllare annualmente il vaso di espansione da personale qualificato. I vasi di espansione sono dispositivi a pressione conformi alla Direttiva Apparecchi a Pressione 2014/68/EU. La dichiarazione di conformità può essere richiesta a Aalberts hydronic flow control.

  • Seite 24: Monterings- Og Driftsvejledning

    50 %. Brug af andre additiver er brugerens eget ansvar. Se etiketten vedrørende den minimalt/maksimalt tilladte temperatur på membranen og vedrørende det maksimalt tilladte driftstryk. Se beregningsprogrammet på www.flamco.aalberts-hfc.com vedrørende korrekt opfyldningsprocedure og volumen. Sikkerhet •...

  • Seite 25: Montage

    Baseflex • Det korrekte tryk findes ved kalkulationsprogrammet på hjemmesiden: www.www.flamco. aalberts-hfc.com. 7.2. Montage Montage må udelukkende udføres af en autoriseret montør. Når du installerer dit ekspansionssystem, skal du følge lokal lovgivning og vejledning samt lokale lovbestemte beregningsmetoder. Gennemskyl systemet før montering af beholderen (gør aldrig dette via sikkerhedsventilen), og kontroller installationen for lækager, mens den er under tryk.

  • Seite 26: Afmontering

    7.4. Afmontering Lad installationen at køle ned, og fjern trykket fra den. Afmonter dækslet (G) og proppen (F) (fig. 9, 10). Tryk den indvendige ventil (H) ind for at gøre ekspansionsbeholderen trykløs (fig. 11 ). Skru ekspansionsbeholderen (A) løs (fig. 12). Bemærk: en fuld ekspansionsbeholder er tung! Vandet i ekspansionsbeholderen kan være meget varmt.

  • Seite 27: Instruktioner För Installation Och Drift

    Förhindra övertryck i installationen. Installera en säkerhetsventil (till exempel Prescor). • Anpassa säkerhetsventilens öppningstryck till kärlets maximala arbetstryck eller lägre, som visas på kärlets etikett. • Anslutningen mellan expansionskärlet och värmekällan måste alltid vara öppen. • För korrekt fyllningstryck, se beräkningsprogrammet på www.flamco.aalberts-hfc.com. > Instruktioner för installation och drift...

  • Seite 28: Installation

    8.2. Installation Installationen får endast utföras av godkänd personal. Följ lokala lagar och riktlinjer och att kärlet är korrekt beräknat utifrån systemets förutsättningar. Spola igenom installationen innan du installerar kärlet (aldrig via säkerhetsventilen) och kontrollera installationen för läckage under tryck. Montering •...

  • Seite 29: Avinstallation

    Baseflex 8.4. Avinstallation Låt systemet svalna och frigör system-trycket från det. Ta bort locket (G) och kontakten (F) (fig 9, 10). Tryck in den inre ventilen (H) för att tömma luft-trycket från expansionskärlet (fig 11). Skruva loss expansionskärlet (A) (fig. 12).

  • Seite 30: Installasjons- Og Bruksanvisning

    Still åpningstrykket til en verdi som er lik eller lavere enn det maksimale arbeidstrykket som er vist på beholderens etikett. • Forbindelsen mellom ekspansjonsbeholderen og varmeapparatet må alltid være åpen. • For riktig fyllingstrykk, se beregningsprogrammet på www.flamco.aalberts-hfc.com. We reserve the right to change designs and technical specifications of our products.

  • Seite 31: Installasjon

    Baseflex 9.2. Installasjon Installasjonen må kun utføres av godkjent personell. Overhold lokal lovgivning og retningslinjer. Skyll installasjonen før du installerer beholderen (aldri via sikkerhetsventilen) og sjekk installasjonen for lekkasjer under trykk. Montering • Ekspansjonskar med en kapasitet på mellom 8 og 25 liter er installert med vannippelen (E) pekende opp eller ned.

  • Seite 32: Avinstallasjon

    9.4. Avinstallasjon La installasjonen avkjøles og løsne trykket fra den. Fjern dekselhetten (G) og pluggen (F) (fig. 9, 10). Skyv den indre ventilen (H) inn for å tømme trykket fra ekspansjonskaret (fig.11). Skru ut ekspansjonskaret (A) (fig. 12). Merk: et fullt ekspansjonskar er tungt! Vannet i ekspansjonskaret kan være varmt.

  • Seite 33: Asennus-Ja Käyttöohjeet

    Baseflex Asennus-ja käyttöohjeet Baseflex Capacity Inhalt / Inhoud / Contenance / емкость Gas charge Vordruck /Voordruk / Pression initiale / Предварительное давление газа Max. working pressure Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление...

  • Seite 34: Asennus

    10.2. Asennus Asennuksen saa suorittaa ainoastaan riittävän pätevyyden omaava henkilöstö. Noudata paisuntajärjestelmää asennettaessa paikallisia asetuksia ja ohjeita. Huuhtele järjestelmä huolellisesti ennen astian asennusta (ei koskaan varoventtiilin kautta) ja tarkasta, ettei paineistetussa järjestelmässä esiinny vuotoja. Asennus • Kooltaan 2-25 litran paisunta-astiat asennetaan järjestelmäliitos ylös tai alas (Kuva 2). Käytä...
  • Seite 35 Baseflex Huom! Täysi paisunta-astia on painava! Paisunta-astiassa oleva vesi voi olla kuumaa. Huomioi paikalliset määräykset paisunta-astiaa hävitettäessä. > Asennus-ja käyttöohjeet...

  • Seite 36: Instrukcja Montażu I Obsługi

    Instrukcja montażu i obsługi Baseflex Capacity Inhalt / Inhoud / Contenance / емкость Gas charge Vordruck /Voordruk / Pression initiale / Предварительное давление газа Max. working pressure Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление Test pressure Prüfdruck / Testdruk / Pression d’épreuve / System temperature range (Max Ts.)

  • Seite 37: Bezpieczeństwo

    Baseflex Bezpieczeństwo • Naczynie tank wzbiorcze jest dostarczane z obciążeniem wstępnym: uszkodzenie może spowodować poważne obrażenia ciała. • Wspornik musi zostać dobrany dla uniesienia naczynia wzbiorczego w pełni napełnionego. • Unikać wytwarzania nadciśnienia w instalacji. Należy założyć zawór bezpieczeństwa (na przykład Prescor).

  • Seite 38: Konserwacja I Serwis

    Podgrzewać system jak najsilniej przez pół dnia i odpowietrzać regularnie. W przypadku spadku temperatury do ok. 50°C uzupełnić instalację, tak aby ciśnienie było o 0,3 bara wyższe od obciążenia wstępnego naczynia wzbiorczego. Upewnić się, że wąż napełniania został odpowietrzony. 11.3. Konserwacja i serwis Zaleca się...

  • Seite 39: Telepítési És Üzemeltetési Útmutató

    Baseflex Telepítési és üzemeltetési útmutató Baseflex Capacity Inhalt / Inhoud / Contenance / емкость Gas charge Vordruck /Voordruk / Pression initiale / Предварительное давление газа Max. working pressure Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление...

  • Seite 40: Beszerelés

    • A megfelelő feltöltési nyomásra vonatkozóan lásd a számítási programot: www.flamco. aalberts-hfc.com. 12.2. Beszerelés A beszerelést kizárólag olyan szakember végezheti, aki rendelkezik erre vonatkozó engedéllyel. Tartsa be az adott ország szabályozását és irányelveit. Öblítse át a rendszert a tartály beszerelése előtt (ezt soha ne a biztonsági szelepen kerül végezze), és ellenőrizze, nincs-e szivárgás a berendezésnél, amikor nyomás alatt van.

  • Seite 41: Karbantartás És Szerviz

    Baseflex 12.3. Karbantartás és szerviz A tágulási tartályt javasolt évente ellenőriztetni olyan szakemberrel, aki rendelkezik erre vonatkozó engedéllyel. A tágulási tartályok nyomástartó berendezések, és megfelelnek a nyomástartó készülékekre vonatkozó 2014/68/EU irányelv előírásainak. A megfelelősági nyilatkozatot a Aalberts hydronic flow control - kérésre - rendelkezésre bocsátja.

  • Seite 42: Návod K Instalaci A Obsluze

    štítku nebo je nižší. • Propojení mezi expanzní nádobou a topným zařízením musí být vždy otevřené. Správný přednastavený tlak zjistíte z výpočtového programu na stránkách www.flamco.aalberts-hfc. com. We reserve the right to change designs and technical specifications of our products.

  • Seite 43: Montáž

    Baseflex 13.2. Montáž Montáž musí provádět pouze oprávněné osoby. Dodržujte místní předpisy a směrnice. Před montáží nádoby soustavu propláchněte (nikdy ne přes pojistný ventil) a pod tlakem vyhledejte případné netěsnosti zařízení. Montáž • Expanzní nádoby o objemu od 8 do 25 litrů jsou instalovány s vodovodním uzávěrem směrem dolů.
  • Seite 44 Poznámka: Plná expanzní nádoba je těžká! Voda v expanzní nádobě může být horká. Při likvidaci expanzní nádoby dodržujte místní předpisy. We reserve the right to change designs and technical specifications of our products.

  • Seite 45: Návod Na Montáž A Obsluhu

    Baseflex Návod na montáž a obsluhu Baseflex Capacity Inhalt / Inhoud / Contenance / емкость Gas charge Vordruck /Voordruk / Pression initiale / Предварительное давление газа Max. working pressure Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление...

  • Seite 46: Montáž

    14.2. Montáž Montáž môže vykonávať iba oprávnený personál. Dodržiavajte miestne predpisy a smernice. Systém dôkladne prepláchnite pred namontovaním nádoby (nikdy nie cez poistný ventil) a skontrolujte tesnosť systému pod tlakom. Montáž • Expanzné nádoby s objemom od 8 do 25 litrov sú inštalované s vodovodným uzáverom smerom nadol.

  • Seite 47: Demontáž

    Baseflex 14.4. Demontáž Systém nechajte vychladnúť a vypustite z neho tlak. Odstráňte kryt (G) a uzáver (F). (obr. č. 9, 10) Zatlačením vnútorného ventilu (H) vypustite tlak z expanznej nádoby. (obr. č. 11) Expanznú nádobu (A) odskrutkujte z držiaka. (obr. č. 12) Poznámka: Plná...

  • Seite 48: Upute Za Montažu I Rad

    15. Upute za montažu i rad Baseflex Capacity Inhalt / Inhoud / Contenance / емкость Gas charge Vordruck /Voordruk / Pression initiale / Предварительное давление газа Max. working pressure Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление Test pressure Prüfdruck / Testdruk / Pression d’épreuve / System temperature range (Max Ts.)

  • Seite 49: Montaža

    Baseflex • Za ispravan tlak punjenja pogledajte program izračuna na www.flamco.aalberts-hfc.com. 15.2. Montaža Instalaciju mora izvesti samo ovlašteno osoblje. Poštujte lokalne zakone i smjernice. Isperite instalaciju prije postavljanja posude (nikada preko sigurnosnog ventila) i provjerite ima li instalacija curi dok je pod pritiskom.

  • Seite 50: Dezinstalare

    15.4. Dezinstalare Ostavite instalaciju da se ohladi i otpustite pritisak. Uklonite poklopac (G) i čep (F). (sl. 9, 10) Gurnite unutarnji ventil (H) kako biste ispustili tlak iz ekspanzijske posude. (sl. 11) Odvijte ekspanzionu posudu (A). (sl. 12) Napomena: puna ekspanzijska posuda je teška! Voda u ekspanzijskoj posudi može biti vruća�...

  • Seite 51: Navodila Za Namestitev In Uporada

    Baseflex Navodila za namestitev in uporada Baseflex Capacity Inhalt / Inhoud / Contenance / емкость Gas charge Vordruck /Voordruk / Pression initiale / Предварительное давление газа Max. working pressure Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление...

  • Seite 52: Namestitev

    16�2� Namestitev Namestitev mora izvesti samo pooblaščeno osebje. Upoštevajte lokalno zakonodajo in smernice. Pred namestitvijo posode splaknite instalacijo (nikoli preko varnostnega ventila) in preverite, ali instalacija pušča, medtem ko je pod pritiskom. Prileganje • Ekspanzijske posode s prostornino od 8 do 25 litrov vgradimo tako, da je vodni nastavek obrnjen navzgor ali navzdol.

  • Seite 53: Odstranitev

    Baseflex 16.4. Odstranitev Pustite, da se napeljava ohladi in sprostite pritisk iz nje. Odstranite pokrov (G) in čep (F). (sl. 9, 10) Potisnite notranji ventil (H), da izpraznite tlak iz ekspanzijske posode. (slika 11) Odvijte ekspanzijsko posodo (A). (slika 12) Opomba: polna ekspanzijska posoda je težka! Voda v ekspanzijski posodi je lahko vroča�...

  • Seite 54: Instructiuni De Instalare Și Utilizare

    • Conexiunea dintre vasul de expansiune și sistemul încălzire trebuie să fie întotdeauna deschisă. Pentru presiunea de umplere corectă, consultați calculul program la www.flamco. aalberts-hfc.com. We reserve the right to change designs and technical specifications of our products.

  • Seite 55: Instalare

    Vasul de expansiune și presiunea de preîncărcare trebuie să fie verificat anual. Orice abateri constatate trebuie să fie rectificate. Vasele de expansiune sunt echipamente sub presiune și sunt conforme cu Directiva privind echipamentele sub presiune 2014/68 / UE. Declarația de conformitatea este disponibilă la Flamco, la cerere. > Instructiuni de instalare și utilizare...

  • Seite 56: Dezinstalare

    17.4. Dezinstalare Lăsați instalația să se răcească și eliberați presiunea din aceasta. Scoateți capacul (G) și dopul (F). (fig. 9,10) Împingeți supapa interioară (H) pentru a scurge presiunea vasul de expansiune. (fig. 11) Deșurubați vasul de expansiune (A). (fig. 12) Notă: un vas de expansiune umplut este greu! Apa din vasul de expansiune poate fi fierbinte.
  • Seite 57 Baseflex > Instructiuni de instalare și utilizare...
