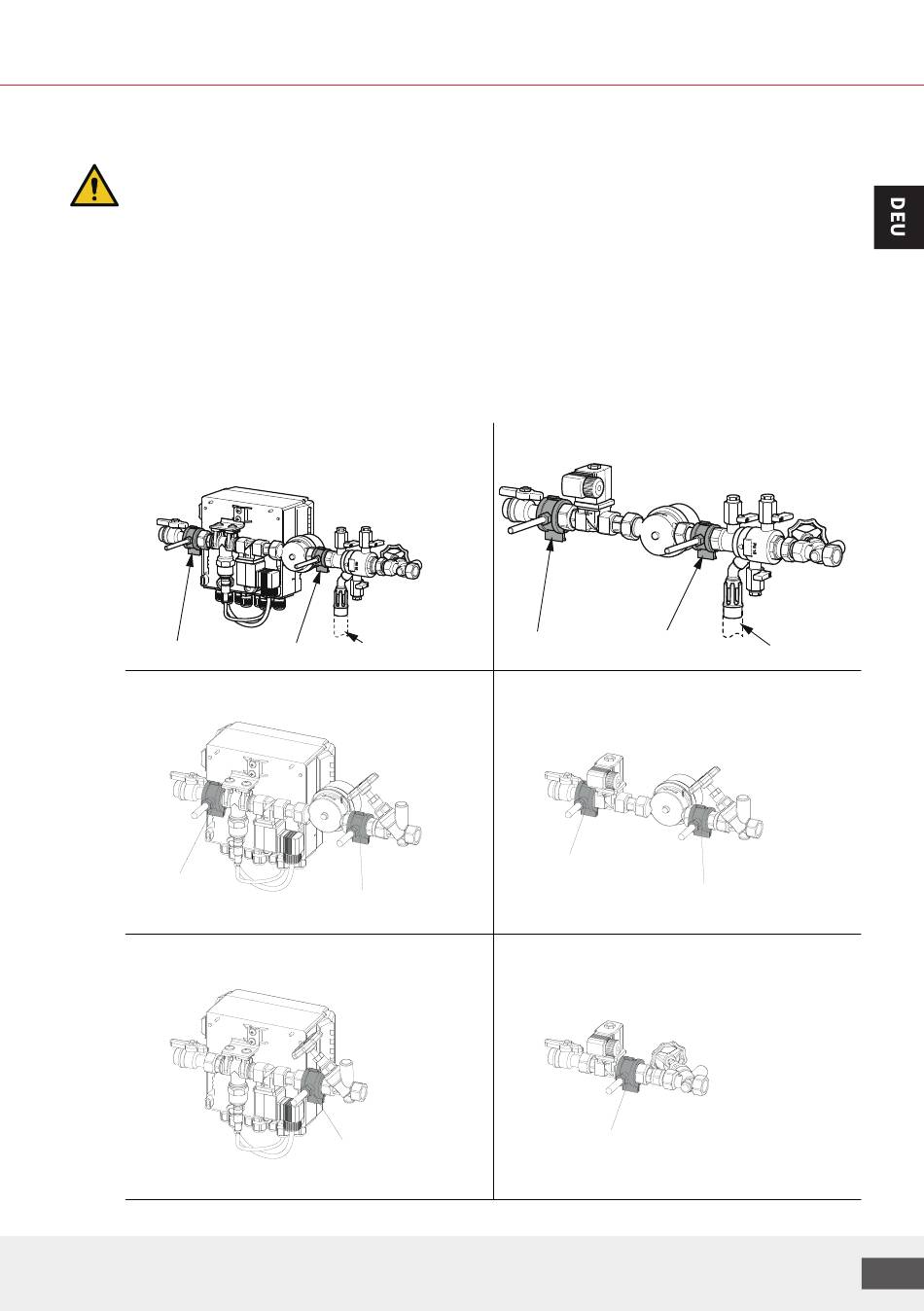

8. Montage
8.1 Aufstellung/ Befestigung
•
Die Montage hat so zu erfolgen, dass die sichere, horizontale Befestigung unter Berücksichtigung
der Gewichte der Module (s. Technische Daten) gewährleistet ist und aufrechterhalten wird.
•
Vorzugsweise ist eine Wandbefestigung zu benutzen. (Die Steuerung muss nicht extra befestigt
werden. Sie verbleibt an der Klemmhalterung am T-Stück von MVE1. )
•
Die Module können aber auch an anderen entsprechend tragfähigen Montagepunkten mit Hilfe
der beigelegten Flamco - Rohrschellen der Baureihe BSA fixiert werden.
•
Die Nachspeisemodule sind frei von Stutzenkräften und anderen äußeren Zusatzbelastungen zu
montieren. Verhindern Sie, dass Schweißgut und Schmutz bei Installationsarbeiten auf oder in die
Ausrüstungsteile der Nachspeisemodule gelangen.
NFE1.x + MVE1
BSA3/4"-
BSA1/2"-
Montagepunkt
Montagepunkt
NFE2.x + MVE1
BSA3/4"-
Montagepunkt
NFE3 + MVE1
Wir behalten uns das Recht vor, das Design und die technischen Daten unserer Produkte zu ändern.
HT-Rohr
DN40
BSA1/2"-
Montagepunkt
BSA3/4"-
Montagepunkt
NFE1.x + MVE2
BSA3/4"-
BSA1/2"-
Montagepunkt
Montagepunkt
NFE2.x + MVE2
BSA3/4"-
Montagepunkt
BSA1/2"-
Montagepunkt
NFE3 + MVE2
BSA3/4"-
Montagepunkt
HT-Rohr
DN40
63
