Návod na montáž a obsluhu
14.
1
1 A
B
Baseflex
Capacity L
Inhalt / Inhoud / Contenance / емкость
Gas charge Bar
Vordruck /Voordruk / Pression initiale / Предварительное давление газа
Max. working pressure
Bar
Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление
Test pressure
Prüfdruck / Testdruk / Pression d'épreuve / Bar
System temperature range (Max Ts.) °C
Systemtemperaturbereich / Systeemtemperatuurbereik / Plage de température du système / Диапазон температур системы (Max Ts.)
Max. temp diaphragm °C
Max. temp Membrane / Max. temp membraam / Temp. membrane max. / Макс. температура на мембране
Article code
Artikelnummer / Artikelnummer / Code article / Артикул
5
9
F
G
A

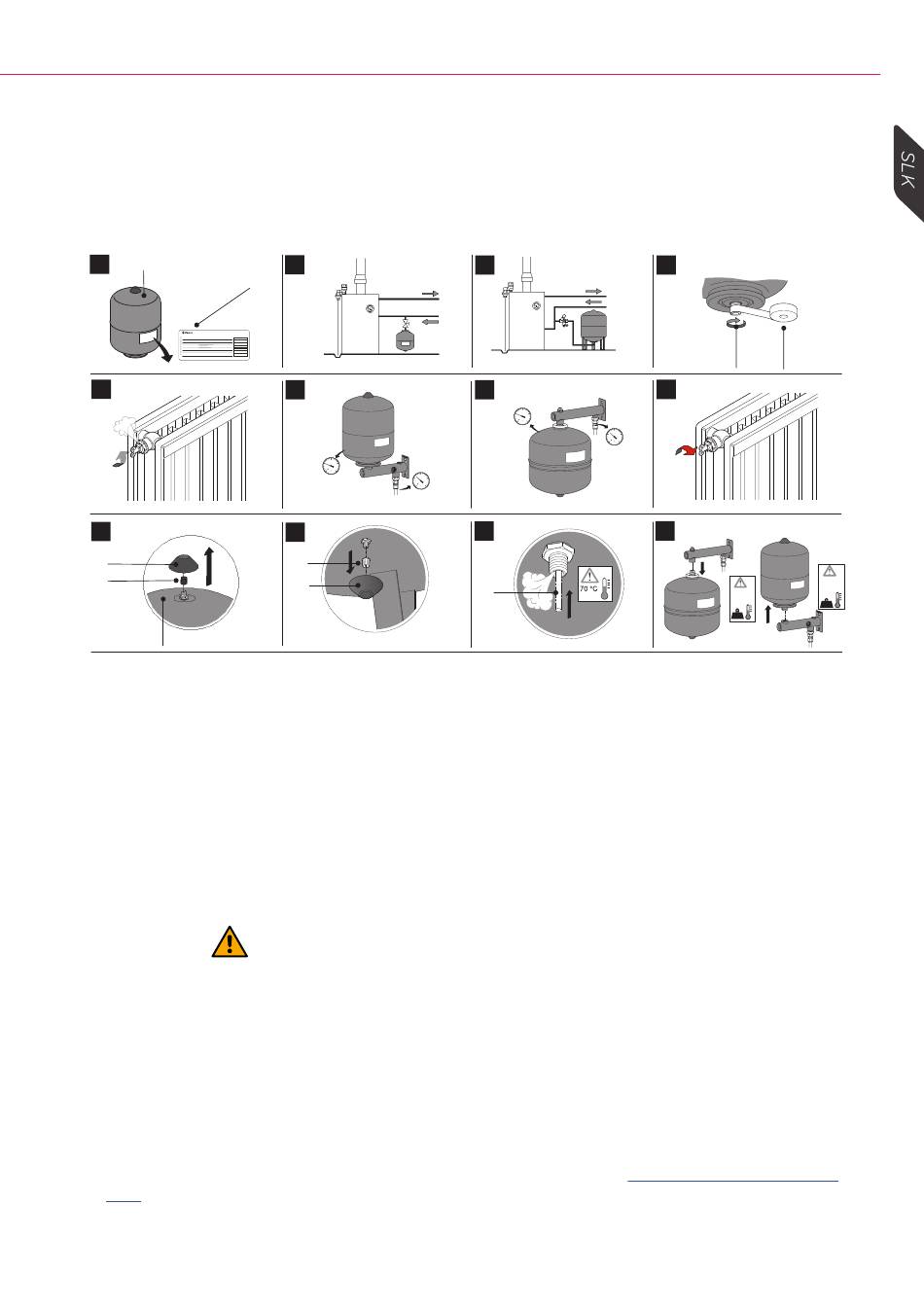

14.1. Všeobecne
Tento návod je určený pre expanzné nádoby s objemom 8 až 150 litrov. Balenie obsahuje
expanznú nádobu (A) sa štítkom (B) (obr. 1). Maximálny prípustný prevádzkový tlak a
prednastavený tlak nájdete na štítku.
Použitie
Expanzné nádoby sú určené výhradne na použitie v uzatvorených sústavách ústredného
kúrenia a v chladiacich systémoch a solárnych systémoch (s prísadami na báze glykolu
s maximálnym obsahom 50 %). Minimálnu/maximálnu povolenú teplotu na membráne a
maximálny povolený pracovný tlak si pozrite na štítku.
Bezpečnosť
• Táto expanzná nádoba sa dodáva predbežne natlakovaná: jej poškodenie môže spôsobiť
vážne zranenie.
• Držiak musí byť schopný uniesť hmotnosť plnej expanznej nádoby.
• Zamedzte vzniku nadmerného tlaku v sústave. Namontujte poistný ventil (napríklad
Prescor).
• Otvárací tlak nastavte na hodnotu, ktorá je rovná alebo nižšia ako maximálny pracovný tlak
uvedený na štítku na nádobe.
• Prípojka medzi expanznou nádobou a vykurovacím zariadením musí byť otvorená. Správny
prednastavený tlak zistíte z výpočtového programu na stránkách
com.
> Návod na montáž a obsluhu
2
8-25 L
(2,1 - 6,6 GAL)
6
2
1 3
0 4
bar
2
X (bar)
1 3
0 4
bar
Y = X + 0,3 bar
Y = X + 4,3 PSIG
10
G
F
3
35-150 L
(9,2 - 39,6 GAL)
7
2
1 3
0 4
bar
X (bar)
2
1 3
0 4
bar
Y = X + 0,3 bar
Y = X + 4,3 PSIG
11
158 °F
H
www.flamco.aalberts-hfc.
Baseflex
4
E
D
8
12
70 °C
158 °F
70 °C
158 °F
45
