Asennus-ja käyttöohjeet
10.
1
1 A
B
Baseflex
Capacity L
Inhalt / Inhoud / Contenance / емкость
Gas charge
Vordruck /Voordruk / Pression initiale / Предварительное давление газа Bar
Max. working pressure Bar
Max. zul. Betriebsdruck / Max. werkdruk / Pression de service max. / Макс. рабочее давление
Test pressure Bar
Prüfdruck / Testdruk / Pression d'épreuve /
System temperature range (Max Ts.) °C
Systemtemperaturbereich / Systeemtemperatuurbereik / Plage de température du système / Диапазон температур системы (Max Ts.)
Max. temp diaphragm °C
Max. temp Membrane / Max. temp membraam / Temp. membrane max. / Макс. температура на мембране
Article code
Artikelnummer / Artikelnummer / Code article / Артикул
5
9
F
G
A
10.1. Yleistä
Tämä käyttöohje on tarkoitettu 8 -150 litraisille paisunta-astioille.

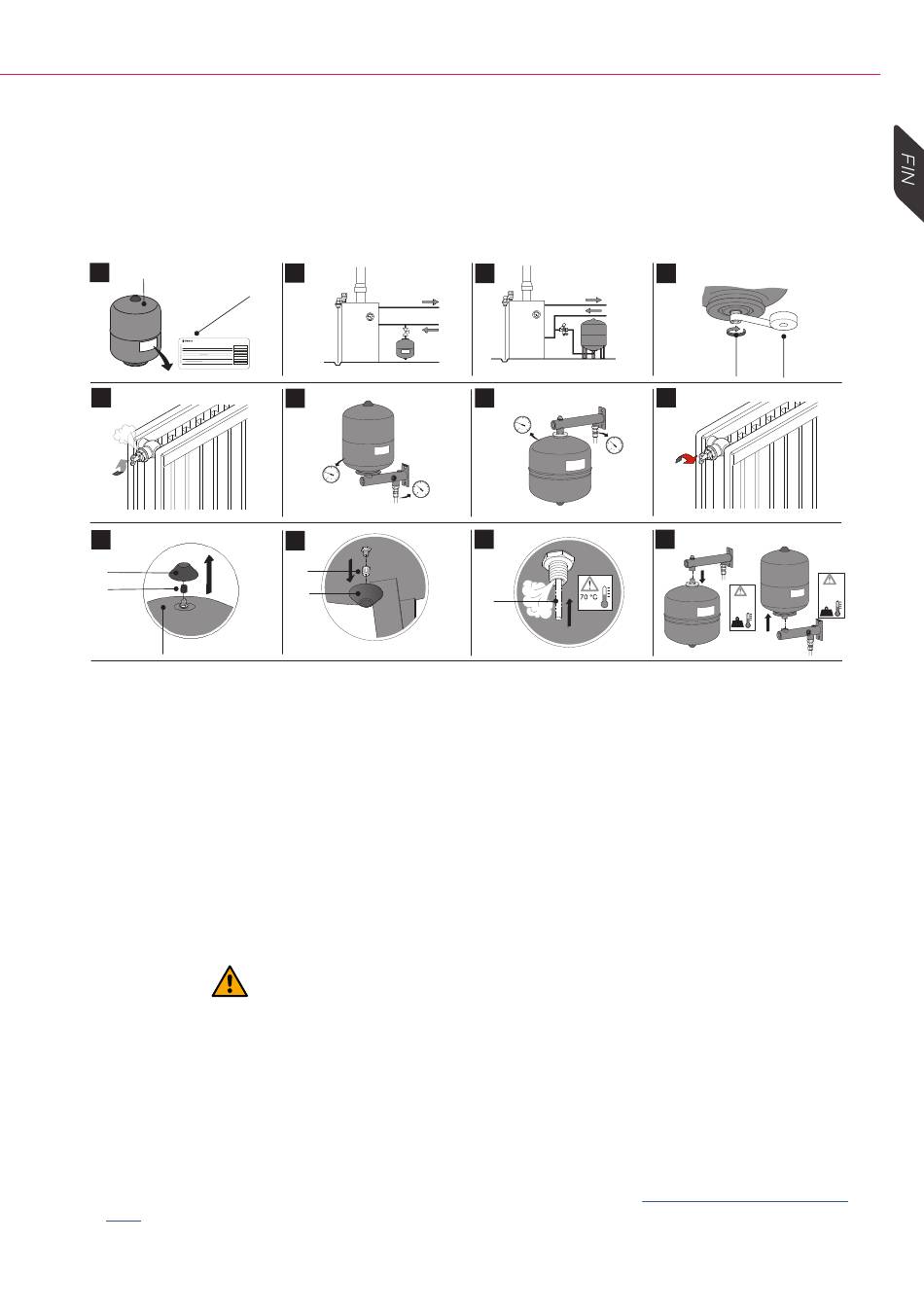

Pakkaus sisältää paisuntasäiliön (A), tyyppikilven (B) (kuva 1). Tyyppikilpeen on merkitty
suurin sallittu järjestelmäpaine sekä esipaine.
Käyttö
Paisunta-astiat on tarkoitettu ainoastaan käytettäväksi suljetuissa lämmitys- ja
jäähdytysjärjestelmissä, sekä aurinkoenergiajärjestelmissä enintään 50-prosenttisten
glykolipohjaisten jäähdytysnesteliuosten kanssa.
Tarkista kalvolle sallittu min/maks lämpötila sekä suurin sallittu käyttöpaine tyyppikilvestä.

Turvallisuus

• Paisuntasäiliö toimitetaan esipaineistettuna: säiliön vahingoittuminen voi aiheuttaa vakavan
loukkaantumisen.
• Telineen on pystyttävä kannattelemaan täyden paisunta-astian paino.
• Estä järjestelmän ylipaine. Asenna varoventtiili (esim. Prescor).
• Aseta avautumispaine astian tyyppikilvessä osoitettuun maksimi käyttöpaineeseen tai sitä
pienempään arvoon.
• Paisunta-astian ja järjestelmän välisen liitoksen on oltava aina auki.
• Katso oikea täyttöpaine ja tilavuus laskentaohjelmasta osoitteessa
com.
> Asennus-ja käyttöohjeet
2
8-25 L
(2,1 - 6,6 GAL)
6
2
1 3
0 4
bar
2
X (bar)
1 3
0 4
bar
Y = X + 0,3 bar
Y = X + 4,3 PSIG
10
G
F
3
35-150 L
(9,2 - 39,6 GAL)
7
2
1 3
0 4
bar
X (bar)
2
1 3
0 4
bar
Y = X + 0,3 bar
Y = X + 4,3 PSIG
11
158 °F
H
www.flamco.aalberts-hfc.
Baseflex
4
E
D
8
12
70 °C
158 °F
70 °C
158 °F
33
