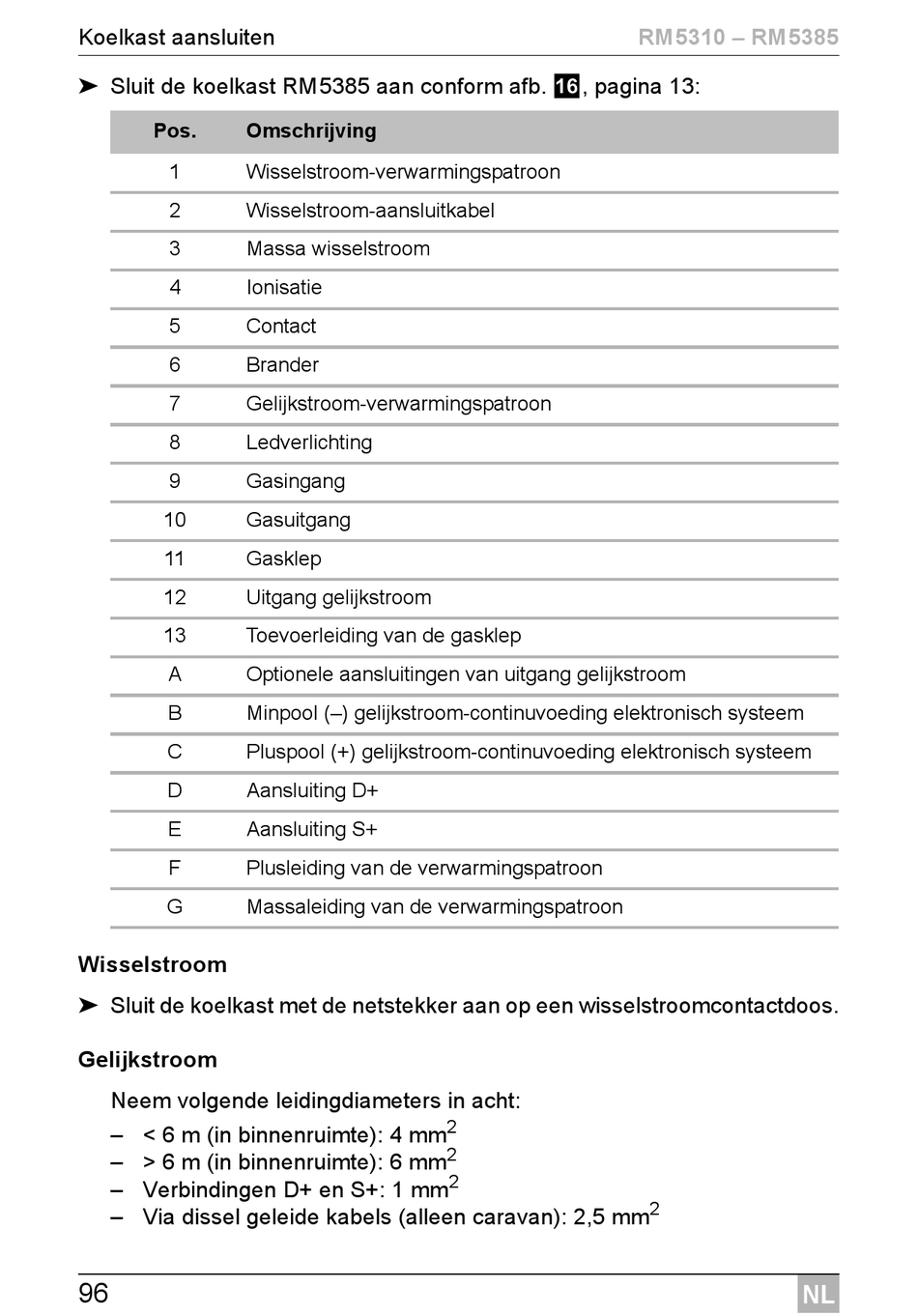

Koelkast aansluiten
➤ Sluit de koelkast RM5385 aan conform afb. f, pagina 13:
Pos. Omschrijving
1 Wisselstroom-verwarmingspatroon
2 Wisselstroom-aansluitkabel
3 Massa wisselstroom
4 Ionisatie
5 Contact
6 Brander
7 Gelijkstroom-verwarmingspatroon
8 Ledverlichting
9 Gasingang
10 Gasuitgang
11 Gasklep
12 Uitgang gelijkstroom
13 Toevoerleiding van de gasklep
A Optionele aansluitingen van uitgang gelijkstroom
B Minpool (–) gelijkstroom-continuvoeding elektronisch systeem
C Pluspool (+) gelijkstroom-continuvoeding elektronisch systeem
D Aansluiting D+
E Aansluiting S+
F Plusleiding van de verwarmingspatroon
G Massaleiding van de verwarmingspatroon
Wisselstroom
➤ Sluit de koelkast met de netstekker aan op een wisselstroomcontactdoos.
Gelijkstroom
Neem volgende leidingdiameters in acht:
– < 6 m (in binnenruimte): 4 mm
– > 6 m (in binnenruimte): 6 mm
– Verbindingen D+ en S+: 1 mm
– Via dissel geleide kabels (alleen caravan): 2,5 mm
