Kühlschrank einbauen

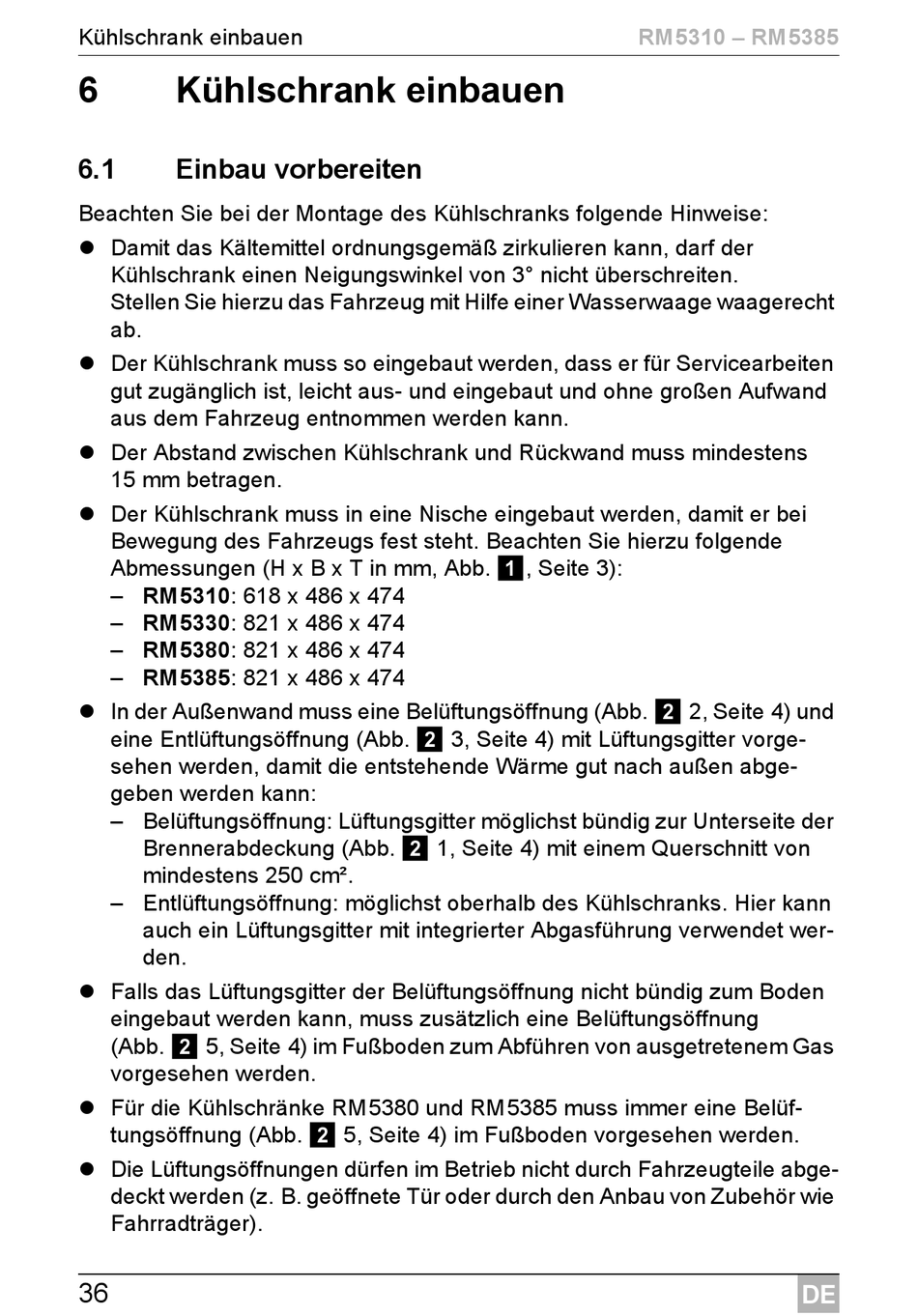

6 Kühlschrank einbauen
6.1

Einbau vorbereiten

Beachten Sie bei der Montage des Kühlschranks folgende Hinweise:
 Damit das Kältemittel ordnungsgemäß zirkulieren kann, darf der
Kühlschrank einen Neigungswinkel von 3° nicht überschreiten.
Stellen Sie hierzu das Fahrzeug mit Hilfe einer Wasserwaage waagerecht
ab.
 Der Kühlschrank muss so eingebaut werden, dass er für Servicearbeiten
gut zugänglich ist, leicht aus- und eingebaut und ohne großen Aufwand
aus dem Fahrzeug entnommen werden kann.
 Der Abstand zwischen Kühlschrank und Rückwand muss mindestens
15 mm betragen.
 Der Kühlschrank muss in eine Nische eingebaut werden, damit er bei
Bewegung des Fahrzeugs fest steht. Beachten Sie hierzu folgende
Abmessungen (H x B x T in mm, Abb. 1, Seite 3):
– RM5310: 618 x 486 x 474
– RM5330: 821 x 486 x 474
– RM5380: 821 x 486 x 474
– RM5385: 821 x 486 x 474
 In der Außenwand muss eine Belüftungsöffnung (Abb. 2 2, Seite 4) und
eine Entlüftungsöffnung (Abb. 2 3, Seite 4) mit Lüftungsgitter vorge-
sehen werden, damit die entstehende Wärme gut nach außen abge-
geben werden kann:
– Belüftungsöffnung: Lüftungsgitter möglichst bündig zur Unterseite der
Brennerabdeckung (Abb. 2 1, Seite 4) mit einem Querschnitt von
mindestens 250 cm².
– Entlüftungsöffnung: möglichst oberhalb des Kühlschranks. Hier kann
auch ein Lüftungsgitter mit integrierter Abgasführung verwendet wer-
den.
 Falls das Lüftungsgitter der Belüftungsöffnung nicht bündig zum Boden
eingebaut werden kann, muss zusätzlich eine Belüftungsöffnung
(Abb. 2 5, Seite 4) im Fußboden zum Abführen von ausgetretenem Gas
vorgesehen werden.
 Für die Kühlschränke RM5380 und RM5385 muss immer eine Belüf-
tungsöffnung (Abb. 2 5, Seite 4) im Fußboden vorgesehen werden.
 Die Lüftungsöffnungen dürfen im Betrieb nicht durch Fahrzeugteile abge-
deckt werden (z. B. geöffnete Tür oder durch den Anbau von Zubehör wie
Fahrradträger).
