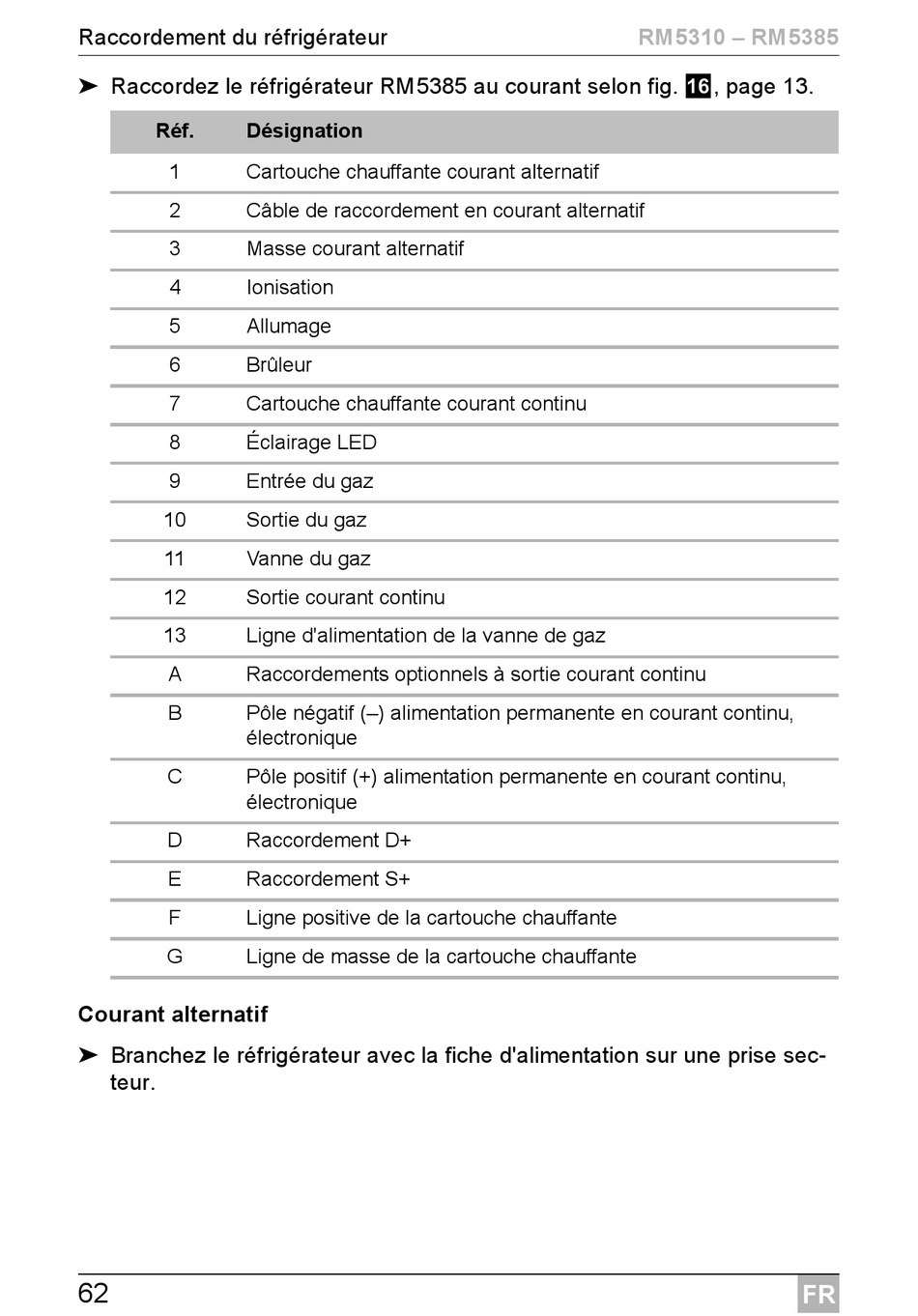

Raccordement du réfrigérateur
➤ Raccordez le réfrigérateur RM5385 au courant selon fig. f, page 13.
Réf. Désignation
1 Cartouche chauffante courant alternatif
2 Câble de raccordement en courant alternatif
3 Masse courant alternatif
4 Ionisation
5 Allumage
6 Brûleur
7 Cartouche chauffante courant continu
8 Éclairage LED
9 Entrée du gaz
10 Sortie du gaz
11 Vanne du gaz
12 Sortie courant continu
13 Ligne d'alimentation de la vanne de gaz
A Raccordements optionnels à sortie courant continu
B Pôle négatif (–) alimentation permanente en courant continu,
électronique
C Pôle positif (+) alimentation permanente en courant continu,
électronique
D Raccordement D+
E Raccordement S+
F Ligne positive de la cartouche chauffante
G Ligne de masse de la cartouche chauffante

Courant alternatif

➤ Branchez le réfrigérateur avec la fiche d'alimentation sur une prise sec-
teur.
