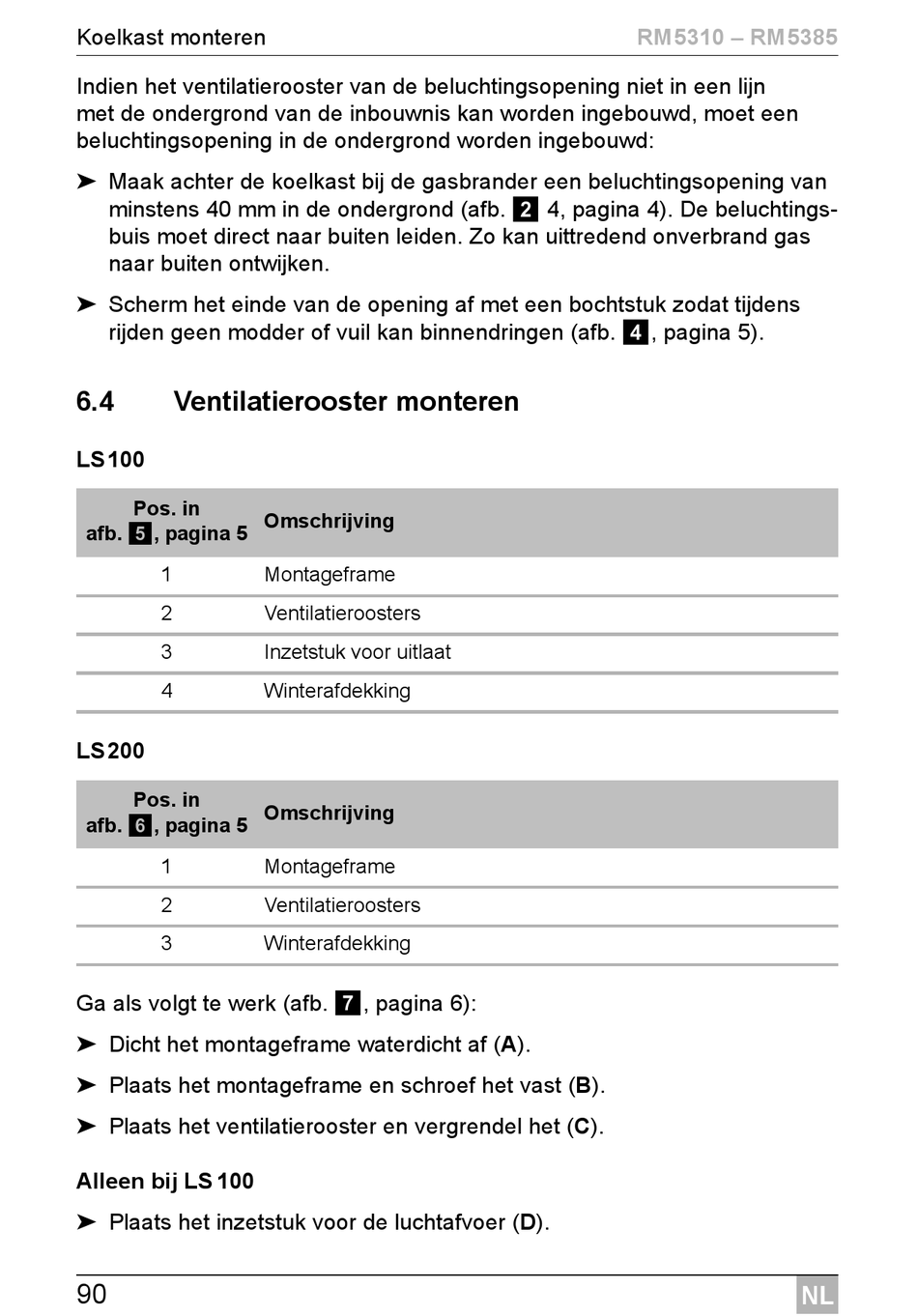

Koelkast monteren
Indien het ventilatierooster van de beluchtingsopening niet in een lijn
met de ondergrond van de inbouwnis kan worden ingebouwd, moet een
beluchtingsopening in de ondergrond worden ingebouwd:
➤ Maak achter de koelkast bij de gasbrander een beluchtingsopening van
minstens 40 mm in de ondergrond (afb. 2 4, pagina 4). De beluchtings-
buis moet direct naar buiten leiden. Zo kan uittredend onverbrand gas
naar buiten ontwijken.
➤ Scherm het einde van de opening af met een bochtstuk zodat tijdens
rijden geen modder of vuil kan binnendringen (afb. 4, pagina 5).
6.4 Ventilatierooster monteren
LS100
Pos. in
afb. 5, pagina 5
1
2
3
4
LS200
Pos. in
afb. 6, pagina 5
1
2
3
Ga als volgt te werk (afb. 7, pagina 6):
➤ Dicht het montageframe waterdicht af (A).
➤ Plaats het montageframe en schroef het vast (B).
➤ Plaats het ventilatierooster en vergrendel het (C).
Alleen bij LS 100
➤ Plaats het inzetstuk voor de luchtafvoer (D).
90
Omschrijving
Montageframe
Ventilatieroosters
Inzetstuk voor uitlaat
Winterafdekking
Omschrijving
Montageframe
Ventilatieroosters
Winterafdekking
RM5310 – RM5385
NL
