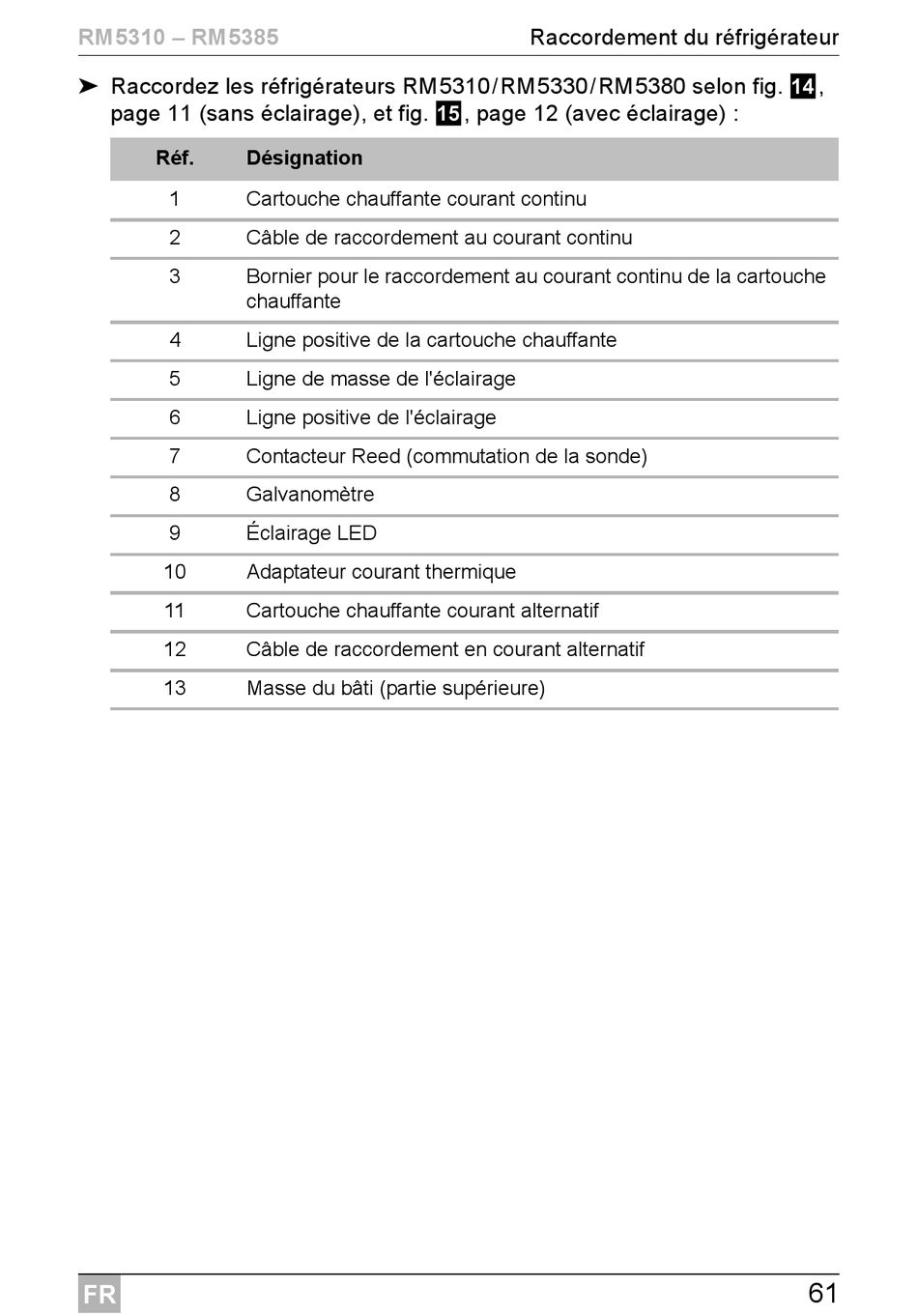

RM5310 – RM5385
➤ Raccordez les réfrigérateurs RM5310/RM5330/RM5380 selon fig. d,
page 11 (sans éclairage), et fig. e, page 12 (avec éclairage) :
Réf. Désignation
1 Cartouche chauffante courant continu
2 Câble de raccordement au courant continu
3 Bornier pour le raccordement au courant continu de la cartouche
chauffante
4 Ligne positive de la cartouche chauffante
5 Ligne de masse de l'éclairage
6 Ligne positive de l'éclairage
7 Contacteur Reed (commutation de la sonde)
8 Galvanomètre
9 Éclairage LED
10 Adaptateur courant thermique
11 Cartouche chauffante courant alternatif
12 Câble de raccordement en courant alternatif
13 Masse du bâti (partie supérieure)
FR
Raccordement du réfrigérateur
61
