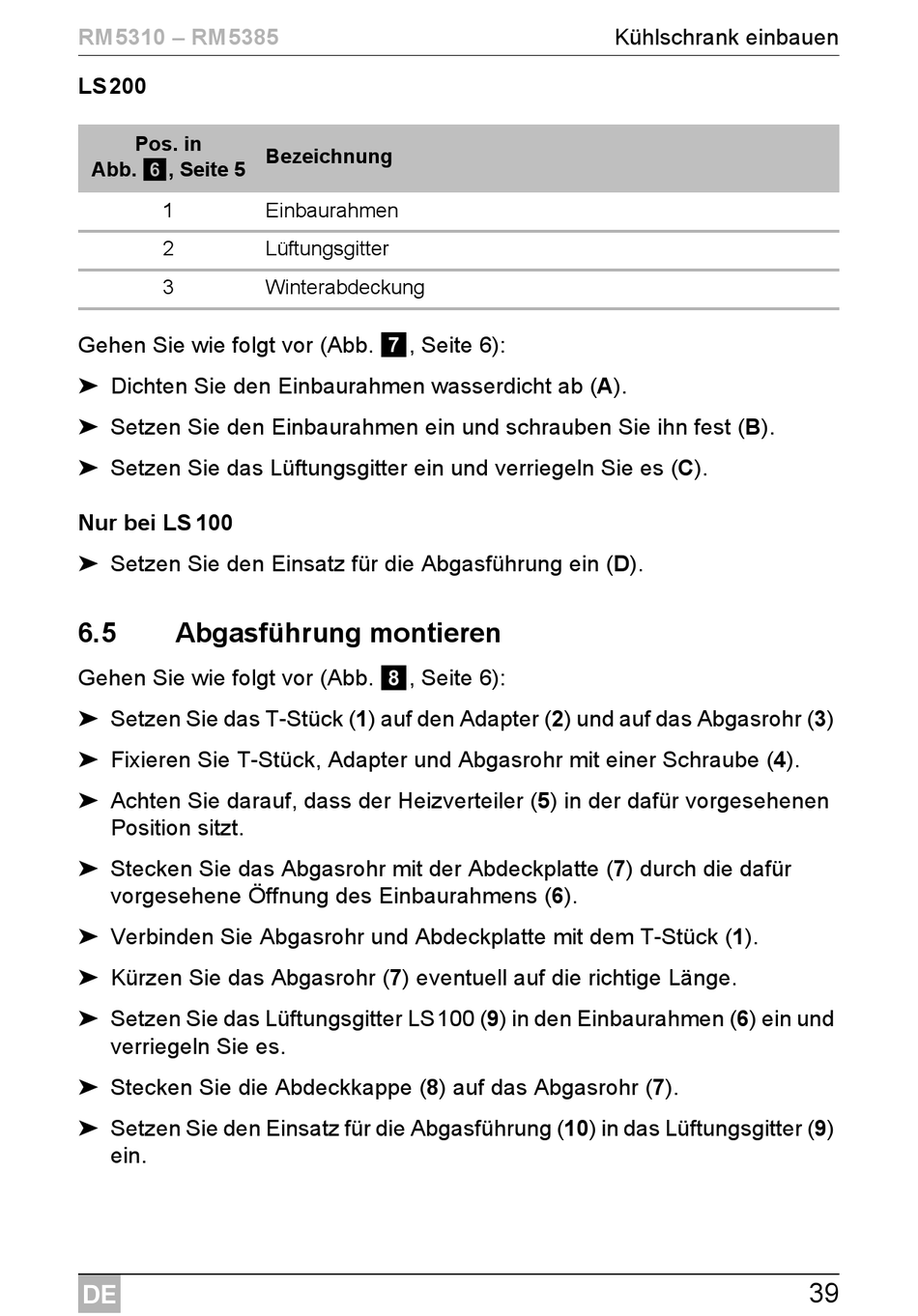

RM5310 – RM5385
LS200
Pos. in
Abb. 6, Seite 5
1
2
3
Gehen Sie wie folgt vor (Abb. 7, Seite 6):
➤ Dichten Sie den Einbaurahmen wasserdicht ab (A).
➤ Setzen Sie den Einbaurahmen ein und schrauben Sie ihn fest (B).
➤ Setzen Sie das Lüftungsgitter ein und verriegeln Sie es (C).
Nur bei LS 100
➤ Setzen Sie den Einsatz für die Abgasführung ein (D).
6.5 Abgasführung montieren
Gehen Sie wie folgt vor (Abb. 8, Seite 6):
➤ Setzen Sie das T-Stück (1) auf den Adapter (2) und auf das Abgasrohr (3)
➤ Fixieren Sie T-Stück, Adapter und Abgasrohr mit einer Schraube (4).
➤ Achten Sie darauf, dass der Heizverteiler (5) in der dafür vorgesehenen
Position sitzt.
➤ Stecken Sie das Abgasrohr mit der Abdeckplatte (7) durch die dafür
vorgesehene Öffnung des Einbaurahmens (6).
➤ Verbinden Sie Abgasrohr und Abdeckplatte mit dem T-Stück (1).
➤ Kürzen Sie das Abgasrohr (7) eventuell auf die richtige Länge.
➤ Setzen Sie das Lüftungsgitter LS100 (9) in den Einbaurahmen (6) ein und
verriegeln Sie es.
➤ Stecken Sie die Abdeckkappe (8) auf das Abgasrohr (7).
➤ Setzen Sie den Einsatz für die Abgasführung (10) in das Lüftungsgitter (9)
ein.
DE
Bezeichnung
Einbaurahmen
Lüftungsgitter
Winterabdeckung
Kühlschrank einbauen
