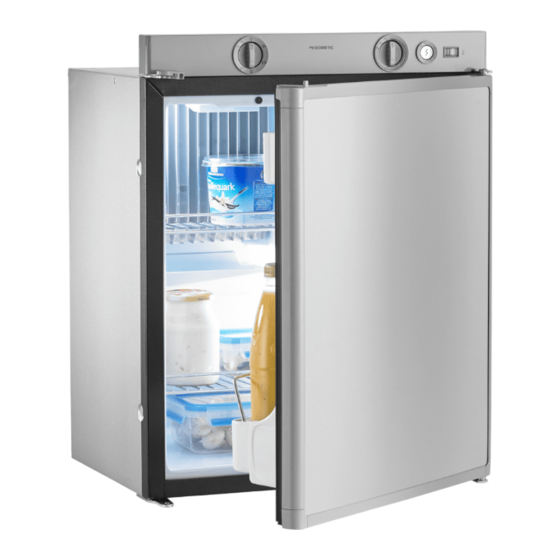

Dometic 5-Serie Montageanleitung
Absorber-kühlschrank
Vorschau ausblenden
Andere Handbücher für 5-Serie:
- Kurzbedienungsanleitung (152 Seiten) ,
- Bedienungsanleitung (136 Seiten) ,
- Montageanleitung (72 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
REFRIGERATION
RM5310, RM5330, RM5380
Absorber refrigerator
EN
Installation Manual. . . . . . . . . . . . . . . . . . . . 15
Absorber-Kühlschrank
DE
Montageanleitung. . . . . . . . . . . . . . . . . . . .30
Réfrigérateur à absorption
FR
Instructions de montage . . . . . . . . . . . . . . .45
Absorptiekoelkast
NL
Montagehandleiding . . . . . . . . . . . . . . . . .60
5 SERIES
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic 5-Serie
Inhaltszusammenfassung für Dometic 5-Serie
- Seite 1 REFRIGERATION 5 SERIES RM5310, RM5330, RM5380 Absorber refrigerator Installation Manual....15 Absorber-Kühlschrank Montageanleitung....30 Réfrigérateur à...
- Seite 2 © 2021 Dometic Group. The visual appearance of the contents of this manual is protected by copyright and design law. The underlying technical design and the products contained herein may be protected by design, patent or be patent pending. The trademarks mentioned in this manual belong to Dometic Sweden AB.
- Seite 3 RM5310, RM5330, RM5380 486 mm 474 mm RM 5310 486 mm 474 mm RM 5330 118 mm 486 mm 474 mm RM 5380...
- Seite 4 RM5310, RM5330, RM5380 RM 5310 RM 5330 RM 5380...
- Seite 5 RM5310, RM5330, RM5380 15 – 25 mm > 25 mm > 25 mm...
- Seite 6 RM5310, RM5330, RM5380...
- Seite 7 RM5310, RM5330, RM5380 ≥ 15 mm...
- Seite 8 RM5310, RM5330, RM5380...
- Seite 9 RM5310, RM5330, RM5380...
- Seite 10 RM5310, RM5330, RM5380...
- Seite 11 RM5310, RM5330, RM5380 SW 17 SW 14...
- Seite 12 RM5310, RM5330, RM5380 – ge/gn Blue Brown Yellow Green Black Blau Braun Gelb Grün Schwarz Bleu Marron Jaune Vert Rouge Noir Blauw Bruin Geel Groen Rood Zwart...
- Seite 13 RM5310, RM5330, RM5380 – – – ge/gn Blue Brown Yellow Green Black White Blau Braun Gelb Grün Schwarz Weiß Bleu Marron Jaune Vert Rouge Noir Blanc Blauw Bruin Geel Groen Rood Zwart...
- Seite 14 RM5310, RM5330, RM5380 RM 5310 RM 5330 RM 5380 RM 5385...
- Seite 30 Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com, dometic.com. Inhaltsverzeichnis Erklärung der Symbole ......... .31 Sicherheitshinweise .
-
Seite 31: Erklärung Der Symbole
RM5310, RM5330, RM5380 Erklärung der Symbole Erklärung der Symbole WARNUNG! Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird. VORSICHT! Sicherheitshinweis auf eine Gefahrensituation, die zu einer leichten oder mittelschweren Verletzung führen kann, wenn sie nicht vermieden wird. - Seite 32 Sicherheitshinweise RM5310, RM5330, RM5380 Gesundheitsgefahr • Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie ihn nicht in Betrieb nehmen. • Wenn das Wechselstrom-Anschlusskabel dieses Geräts beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu ver- meiden.
-
Seite 33: Lieferumfang
RM5310, RM5330, RM5380 Lieferumfang • Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. • Öffnen Sie auf keinen Fall den Kühlkreislauf. • Schließen Sie das Gerät nur mit dem zugehörigen Wechselstrom- Anschlusskabel an die Wechselstromsteckdose an. • Verwenden Sie nur Kabel mit passendem Leitungsquerschnitt. •... -
Seite 34: Bestimmungsgemäßer Gebrauch
Original-Ersatzteilen • Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. Kühlschrank einbauen Einbau vorbereiten Beachten Sie bei der Montage des Kühlschranks folgende Hinweise:... - Seite 35 RM5310, RM5330, RM5380 Kühlschrank einbauen • Der Kühlschrank muss so eingebaut werden, dass er für Servicearbeiten gut zugänglich ist, leicht aus- und eingebaut und ohne großen Aufwand aus dem Fahrzeug entnommen werden kann. • Der Abstand zwischen Kühlschrank und Rückwand muss min. 15 mm – max.
-
Seite 36: Kühlschrank Zugdicht Einbauen
Kühlschrank einbauen RM5310, RM5330, RM5380 • Die Gas-Installation muss nach den nationalen und örtlichen Vorschriften erfol- gen. Europäische Norm: EN 1949. • Der Kühlschrank muss nach EN 1949 zugdicht eingebaut werden, siehe Kapitel „Kühlschrank zugdicht einbauen“ auf Seite 36. Kühlschrank zugdicht einbauen Gasbetriebene Kühlgeräte in Wohnwagen oder Wohnmobilen müssen nach EN 1949 zugdicht eingebaut werden. -
Seite 37: Lüftungsgitter Montieren
RM5310, RM5330, RM5380 Kühlschrank einbauen Falls das Lüftungsgitter der Belüftungsöffnung nicht bündig zum Boden der Einbau- nische eingebaut werden kann, müssen Sie eine Belüftungsöffnung im Fußboden einbauen: ➤ Fertigen Sie hinter dem Kühlschrank im Bereich des Gasbrenners eine Belüf- tungsöffnung mit einem Durchmesser von mindestens 40 mm im Boden an (Abb. -
Seite 38: Abgasführung Montieren
Kühlschrank einbauen RM5310, RM5330, RM5380 Nur bei LS 100 ➤ Setzen Sie den Einsatz für die Abgasführung ein (D). Abgasführung montieren Gehen Sie wie folgt vor (Abb. 9, Seite 7): ➤ Setzen Sie das T-Stück (1) auf den Adapter (2) und auf das Abgasrohr (3) ➤... -
Seite 39: Türanschlag Wechseln
RM5310, RM5330, RM5380 Türanschlag wechseln Türanschlag wechseln Drehbare Türverriegelung ➤ Wechseln Sie den Türanschlag wie dargestellt (Abb. a, Seite 9). 2-Knopf-Türverriegelung ➤ Wechseln Sie den Türanschlag wie dargestellt (Abb. b, Seite 10). Türdekor einsetzen ACHTUNG! Beschädigungsgefahr! Legen Sie den Kühlschrank nur auf die Seite und nie auf die Rückseite. Das Aggregat kann sonst beschädigt werden. -
Seite 40: Kühlschrank Anschließen
Kühlschrank anschließen RM5310, RM5330, RM5380 Kühlschrank anschließen An die Gasversorgung anschließen ACHTUNG! • Der Kühlschrank darf nur von einer Fachkraft gemäß den geltenden Vorschriften und Normen an die Gasversorgung ange- schlossen werden. • Verwenden Sie nur Propan- oder Butangasflaschen (kein Erdgas oder Stadtgas) mit geprüftem Druckreduzierventil und passendem Kopfstück. -
Seite 41: An 12 Vg Und 230 Vw Anschließen
RM5310, RM5330, RM5380 Kühlschrank anschließen An 12 Vg und 230 Vw anschließen ACHTUNG! • Die elektrische Installation sowie Reparaturen dürfen nur von einer Fachkraft gemäß den geltenden Vorschriften und Normen ausge- führt werden. • Laut EN 1648-1 dürfen im Caravan die jeweiligen Minus- und Plus- leitungen der Gleichstrom-Anschlüsse für Heizelement und Beleuchtung nicht miteinander verbunden werden. - Seite 42 Kühlschrank anschließen RM5310, RM5330, RM5380 Pos. Bezeichnung Reed-Kontakt (Sensorschaltung) Galvanometer LED-Beleuchtung Thermostrom-Adapter Wechselstrom-Heizelement Wechselstrom-Anschlusskabel Masse des Gehäuses (Oberteil) Wechselstrom ➤ Schließen Sie den Kühlschrank mit dem Netzstecker an eine Wechselstromsteck- dose an. Gleichstrom Beachten Sie folgende Leitungsquerschnitte: – < 6 m (im Innenraum): 4 mm –...
-
Seite 43: Reinigung Und Pflege
Garantie Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: • eine Kopie der Rechnung mit Kaufdatum, •... -
Seite 44: Technische Daten
Technische Daten RM5310, RM5330, RM5380 Technische Daten RM5310 RM5330 RM5380 Anschlussspannung: 230 Vw 12 Vg Bruttoinhalt: 60 l 70 l 80 l Nettoinhalt: 55 l 65 l 75 l Anschlusswerte: 125 W (230 Vw) 120 W (12 Vg) 18,3 g/h (Gas) Frosterfach: Energieverbrauch: 2,5 kWh/24 h (230 V) - Seite 76 YOUR LOCAL YOUR LOCAL YOUR LOCAL DEALER SUPPORT SALES OFFICE dometic.com/dealer dometic.com/contact dometic DOMETIC GROUP AB...
