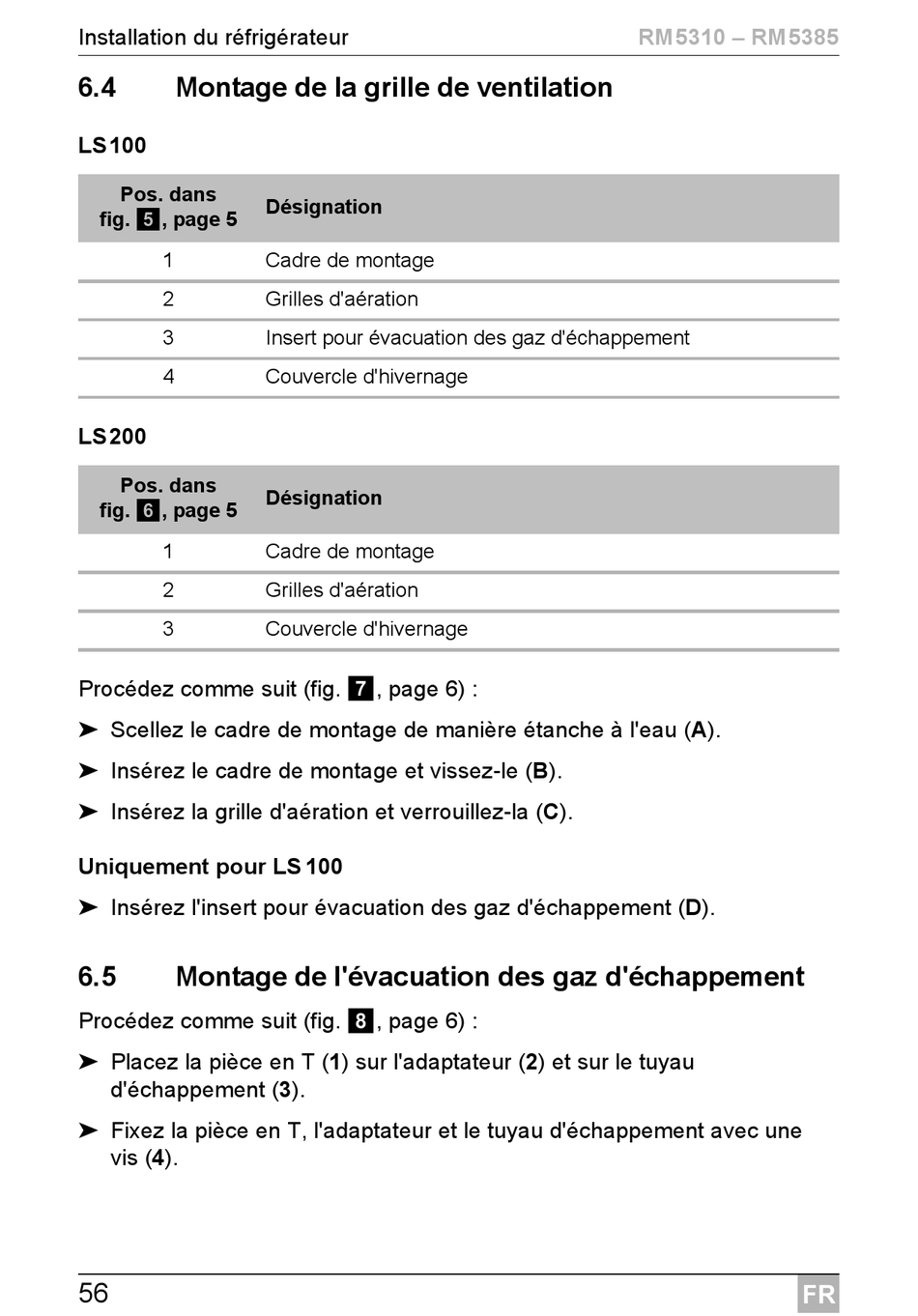

Installation du réfrigérateur
6.4 Montage de la grille de ventilation
LS100
Pos. dans
fig. 5, page 5
1
2
3
4
LS200
Pos. dans
fig. 6, page 5
1
2
3
Procédez comme suit (fig. 7, page 6) :
➤ Scellez le cadre de montage de manière étanche à l'eau (A).
➤ Insérez le cadre de montage et vissez-le (B).
➤ Insérez la grille d'aération et verrouillez-la (C).
Uniquement pour LS 100
➤ Insérez l'insert pour évacuation des gaz d'échappement (D).
6.5 Montage de l'évacuation des gaz d'échappement
Procédez comme suit (fig. 8, page 6) :
➤ Placez la pièce en T (1) sur l'adaptateur (2) et sur le tuyau
d'échappement (3).
➤ Fixez la pièce en T, l'adaptateur et le tuyau d'échappement avec une
vis (4).
56
Désignation
Cadre de montage
Grilles d'aération
Insert pour évacuation des gaz d'échappement
Couvercle d'hivernage
Désignation
Cadre de montage
Grilles d'aération
Couvercle d'hivernage
