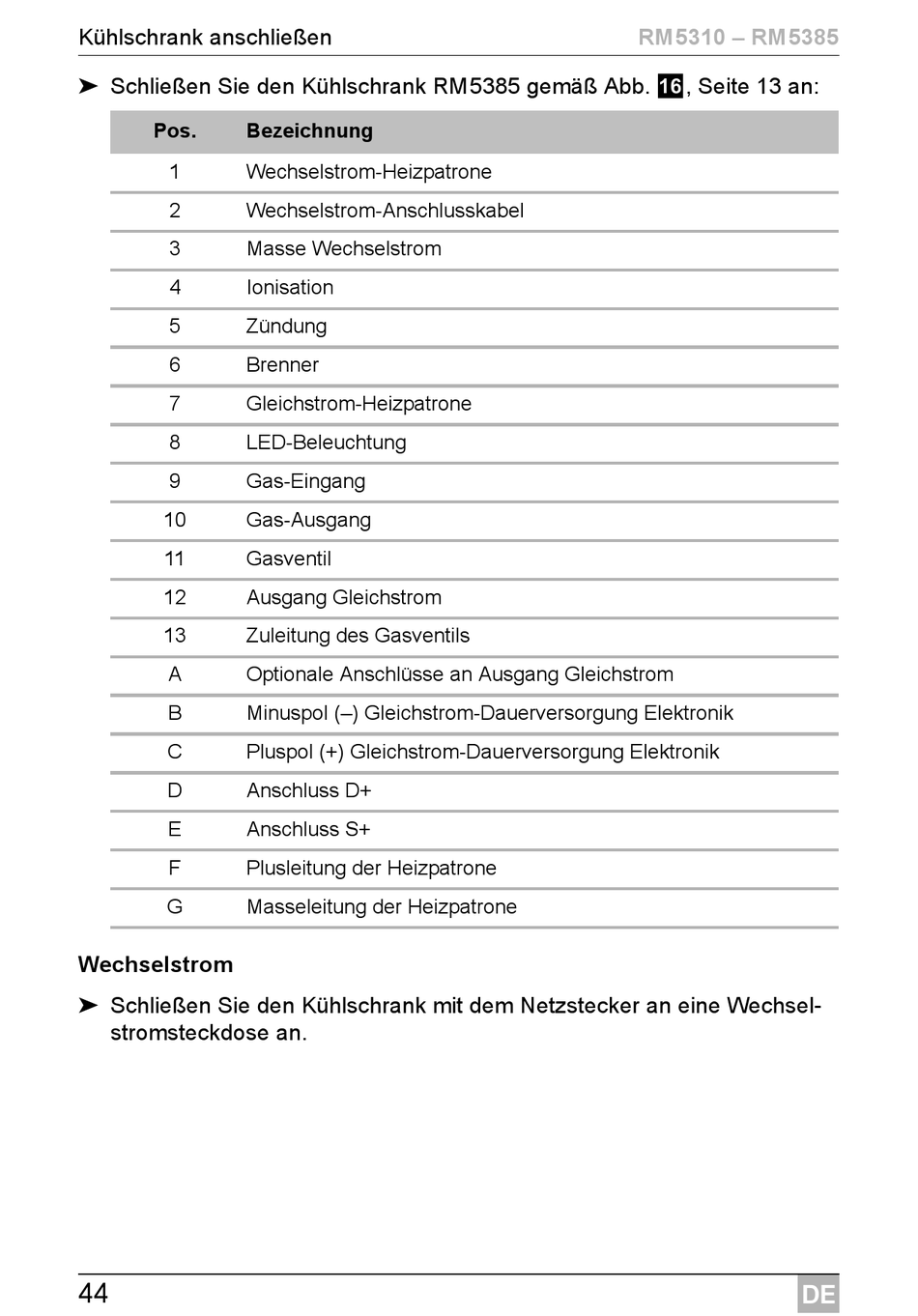

Dometic RM5310 Montageanleitung Seite 44

Kühlschrank anschließen
➤ Schließen Sie den Kühlschrank RM5385 gemäß Abb. f, Seite 13 an:
Pos. Bezeichnung
1 Wechselstrom-Heizpatrone
2 Wechselstrom-Anschlusskabel
3 Masse Wechselstrom
4 Ionisation
5 Zündung
6 Brenner
7 Gleichstrom-Heizpatrone
8 LED-Beleuchtung
9 Gas-Eingang
10 Gas-Ausgang
11 Gasventil
12 Ausgang Gleichstrom
13 Zuleitung des Gasventils
A Optionale Anschlüsse an Ausgang Gleichstrom
B Minuspol (–) Gleichstrom-Dauerversorgung Elektronik
C Pluspol (+) Gleichstrom-Dauerversorgung Elektronik
D Anschluss D+
E Anschluss S+
F Plusleitung der Heizpatrone
G Masseleitung der Heizpatrone
Wechselstrom
➤ Schließen Sie den Kühlschrank mit dem Netzstecker an eine Wechsel-
stromsteckdose an.
44
RM5310 – RM5385
DE
