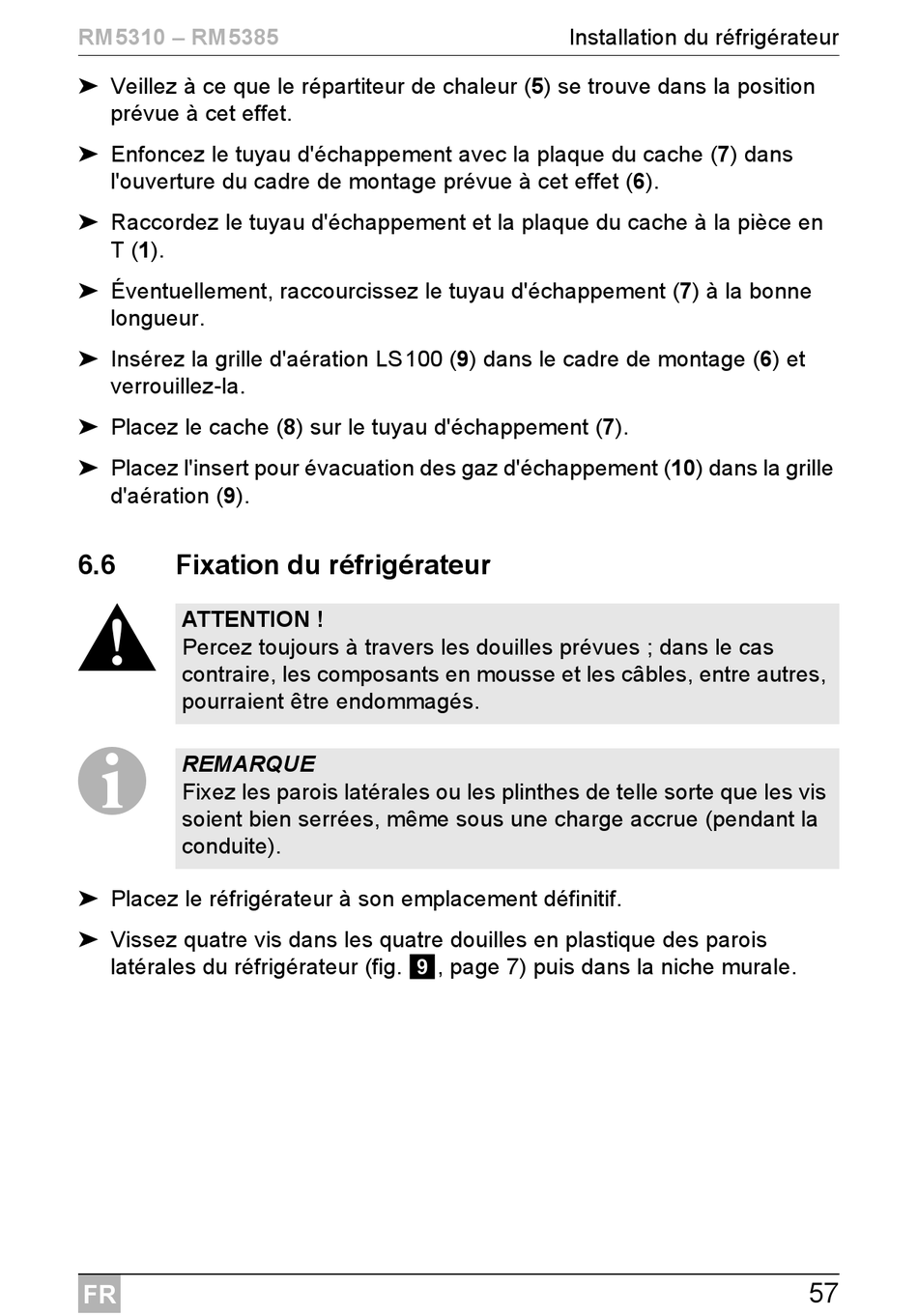

Dometic RM5310 Montageanleitung Seite 57

RM5310 – RM5385
➤ Veillez à ce que le répartiteur de chaleur (5) se trouve dans la position
prévue à cet effet.
➤ Enfoncez le tuyau d'échappement avec la plaque du cache (7) dans
l'ouverture du cadre de montage prévue à cet effet (6).
➤ Raccordez le tuyau d'échappement et la plaque du cache à la pièce en
T (1).
➤ Éventuellement, raccourcissez le tuyau d'échappement (7) à la bonne
longueur.
➤ Insérez la grille d'aération LS100 (9) dans le cadre de montage (6) et
verrouillez-la.
➤ Placez le cache (8) sur le tuyau d'échappement (7).
➤ Placez l'insert pour évacuation des gaz d'échappement (10) dans la grille
d'aération (9).
6.6 Fixation du réfrigérateur
!
ATTENTION !
Percez toujours à travers les douilles prévues ; dans le cas
contraire, les composants en mousse et les câbles, entre autres,
pourraient être endommagés.
I
REMARQUE
Fixez les parois latérales ou les plinthes de telle sorte que les vis
soient bien serrées, même sous une charge accrue (pendant la
conduite).
➤ Placez le réfrigérateur à son emplacement définitif.
➤ Vissez quatre vis dans les quatre douilles en plastique des parois
latérales du réfrigérateur (fig. 9, page 7) puis dans la niche murale.
FR
Installation du réfrigérateur
57
