Inbetriebnahme mit der Applikationslösung Binäransteuerung
3.2.3

Parameter einstellen

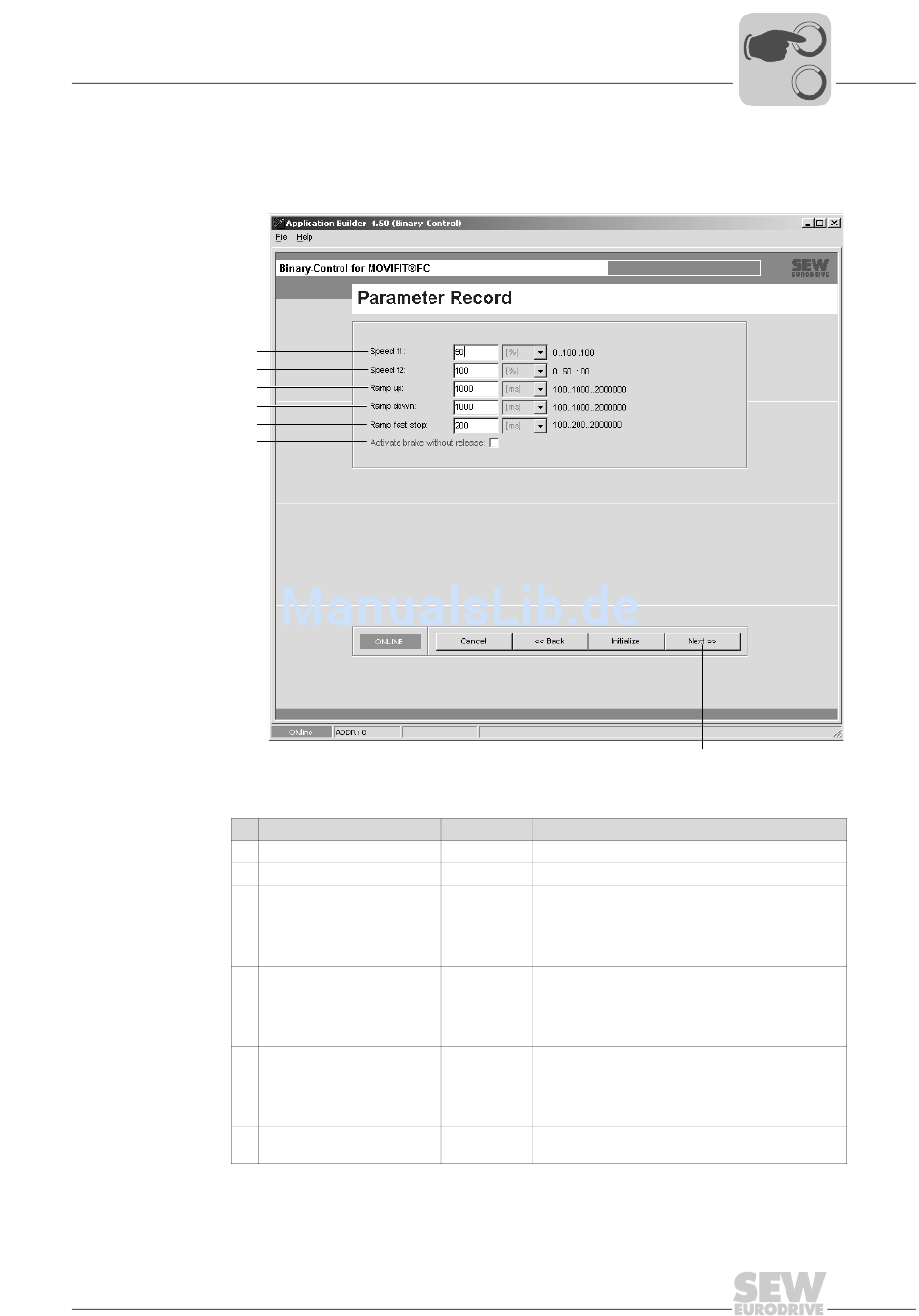

Wenn Sie auf die Schaltfläche im Feld "Parameterdatensatz" [1] klicken, erscheint das
folgende Fenster:
[1]
[2]
[3]
[4]
[5]
[6]
Stellen Sie hier folgende Parameter ein:
[1] Solldrehzahl f1
[2] Solldrehzahl f2
[3] Rampe auf
[4] Rampe ab
[5] Rampe Schnellstopp
[6] Bremse lüften ohne Freigabe
1) Die Solldrehzahlen beziehen sich auf die Maximalgeschwindigkeit n
Drücken Sie die Schaltfläche [Weiter ->] [7].
Handbuch – MOVIFIT®-Applikationslösung Binäransteuerung
[1]
Parameter
aktivieren
3000 1/min
Inbetriebnahme
Einheit Funktion
1)
[%] Solldrehzahl f1, wenn DI02 (f1/f2) = 0
1)
[%] Solldrehzahl f2, wenn DI02 (f1/f2) = 1
[ms] Beschleunigungsrampe
Rampenzeit bezogen auf einen Sollwertsprung von:
• 3000 1/min bei 2-poligen Motoren
• 1500 1/min bei 4-poligen Motoren
• 1000 1/min bei 6-poligen Motoren
[ms] Verzögerungsrampe
Rampenzeit bezogen auf einen Sollwertsprung von:
• 3000 1/min bei 2-poligen Motoren
• 1500 1/min bei 4-poligen Motoren
• 1000 1/min bei 6-poligen Motoren
[ms] Schnellstopprampe
Rampenzeit bezogen auf einen Sollwertsprung von:
• 3000 1/min bei 2-poligen Motoren
• 1500 1/min bei 4-poligen Motoren
• 1000 1/min bei 6-poligen Motoren
Freigabe der Funktion "Bremse lüften ohne Antriebs-
freigabe", Eingang DI04
I
0 0
[7]
61015AXX
(P302), Werkseinstellung:
max
