9.2 Installieren, elektrisch

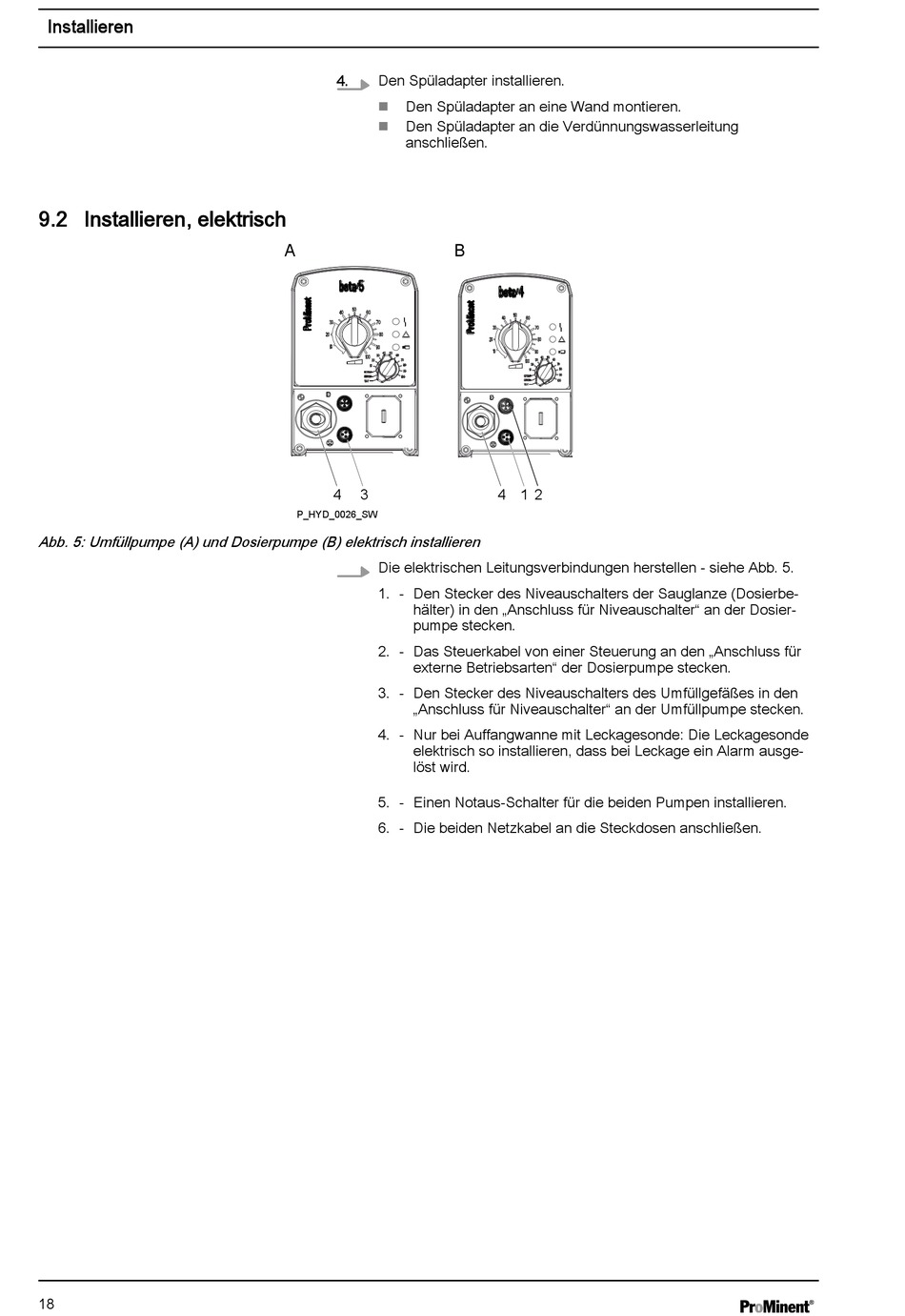

Abb. 5: Umfüllpumpe (A) und Dosierpumpe (B) elektrisch installieren
18
4. Den Spüladapter installieren.
Den Spüladapter an eine Wand montieren.
n
Den Spüladapter an die Verdünnungswasserleitung
n
anschließen.
A B
4 3
P_HYD_0026_SW
Die elektrischen Leitungsverbindungen herstellen - siehe Abb. 5.
1. - Den Stecker des Niveauschalters der Sauglanze (Dosierbe‐
hälter) in den „Anschluss für Niveauschalter" an der Dosier‐
pumpe stecken.
2. - Das Steuerkabel von einer Steuerung an den „Anschluss für
externe Betriebsarten" der Dosierpumpe stecken.
3. - Den Stecker des Niveauschalters des Umfüllgefäßes in den
„Anschluss für Niveauschalter" an der Umfüllpumpe stecken.
4. - Nur bei Auffangwanne mit Leckagesonde: Die Leckagesonde
elektrisch so installieren, dass bei Leckage ein Alarm ausge‐
löst wird.
5. - Einen Notaus-Schalter für die beiden Pumpen installieren.
6. - Die beiden Netzkabel an die Steckdosen anschließen.
4 1 2
