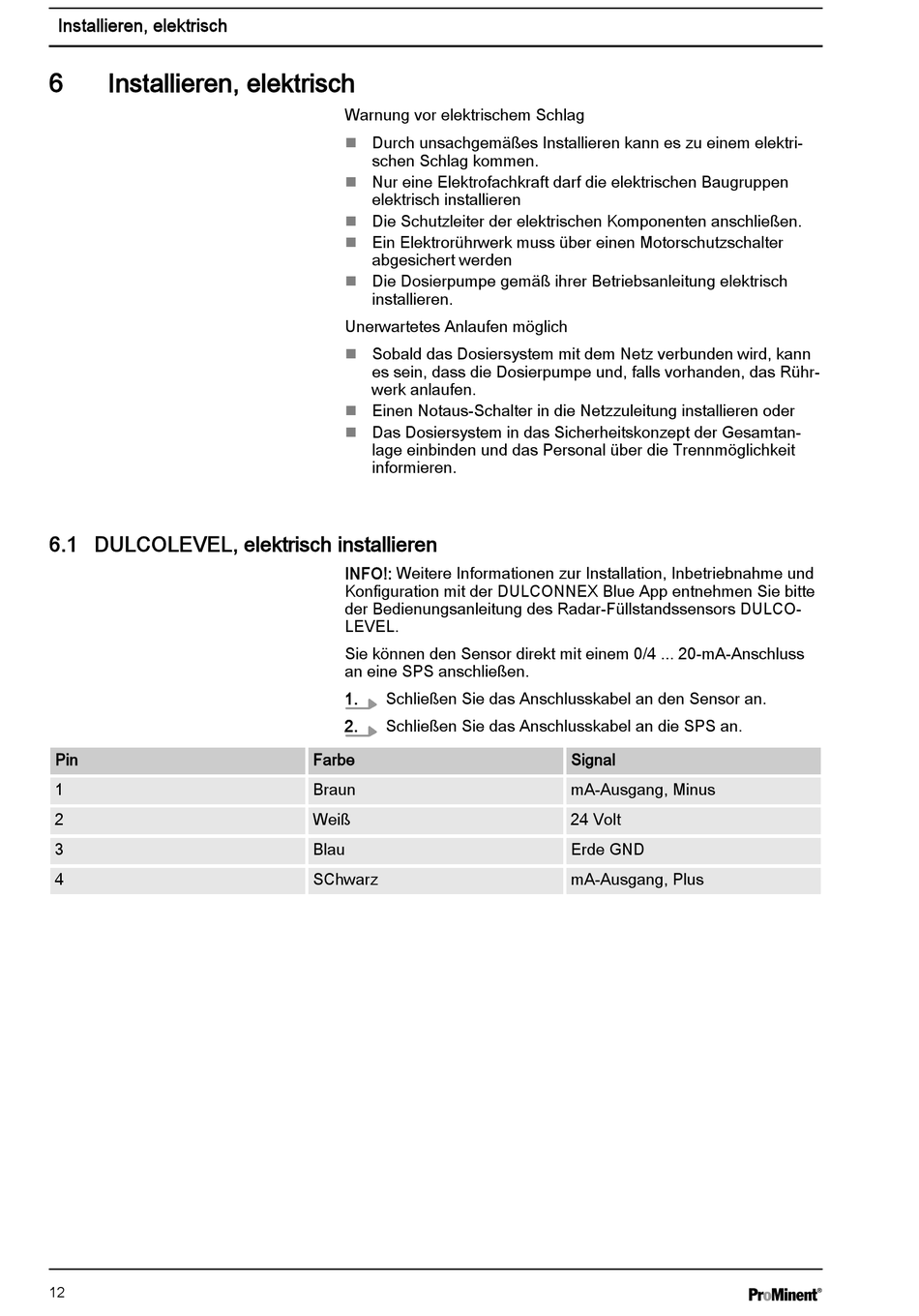

Installieren, elektrisch
6.1 DULCOLEVEL, elektrisch installieren
Pin
1
2
3
4
12
Warnung vor elektrischem Schlag
Durch unsachgemäßes Installieren kann es zu einem elektri‐
n
schen Schlag kommen.
Nur eine Elektrofachkraft darf die elektrischen Baugruppen
n
elektrisch installieren
Die Schutzleiter der elektrischen Komponenten anschließen.
n
Ein Elektrorührwerk muss über einen Motorschutzschalter
n
abgesichert werden
Die Dosierpumpe gemäß ihrer Betriebsanleitung elektrisch
n
installieren.
Unerwartetes Anlaufen möglich
Sobald das Dosiersystem mit dem Netz verbunden wird, kann
n
es sein, dass die Dosierpumpe und, falls vorhanden, das Rühr‐
werk anlaufen.
Einen Notaus-Schalter in die Netzzuleitung installieren oder
n
Das Dosiersystem in das Sicherheitskonzept der Gesamtan‐
n
lage einbinden und das Personal über die Trennmöglichkeit
informieren.
INFO!: Weitere Informationen zur Installation, Inbetriebnahme und
Konfiguration mit der DULCONNEX Blue App entnehmen Sie bitte
der Bedienungsanleitung des Radar-Füllstandssensors DULCO‐
LEVEL.
Sie können den Sensor direkt mit einem 0/4 ... 20-mA-Anschluss
an eine SPS anschließen.
1.
Schließen Sie das Anschlusskabel an den Sensor an.
2.
Schließen Sie das Anschlusskabel an die SPS an.
Farbe
Braun
Weiß
Blau
SChwarz
Signal
mA-Ausgang, Minus
24 Volt
Erde GND
mA-Ausgang, Plus
