9.1 Installieren, hydraulisch

A

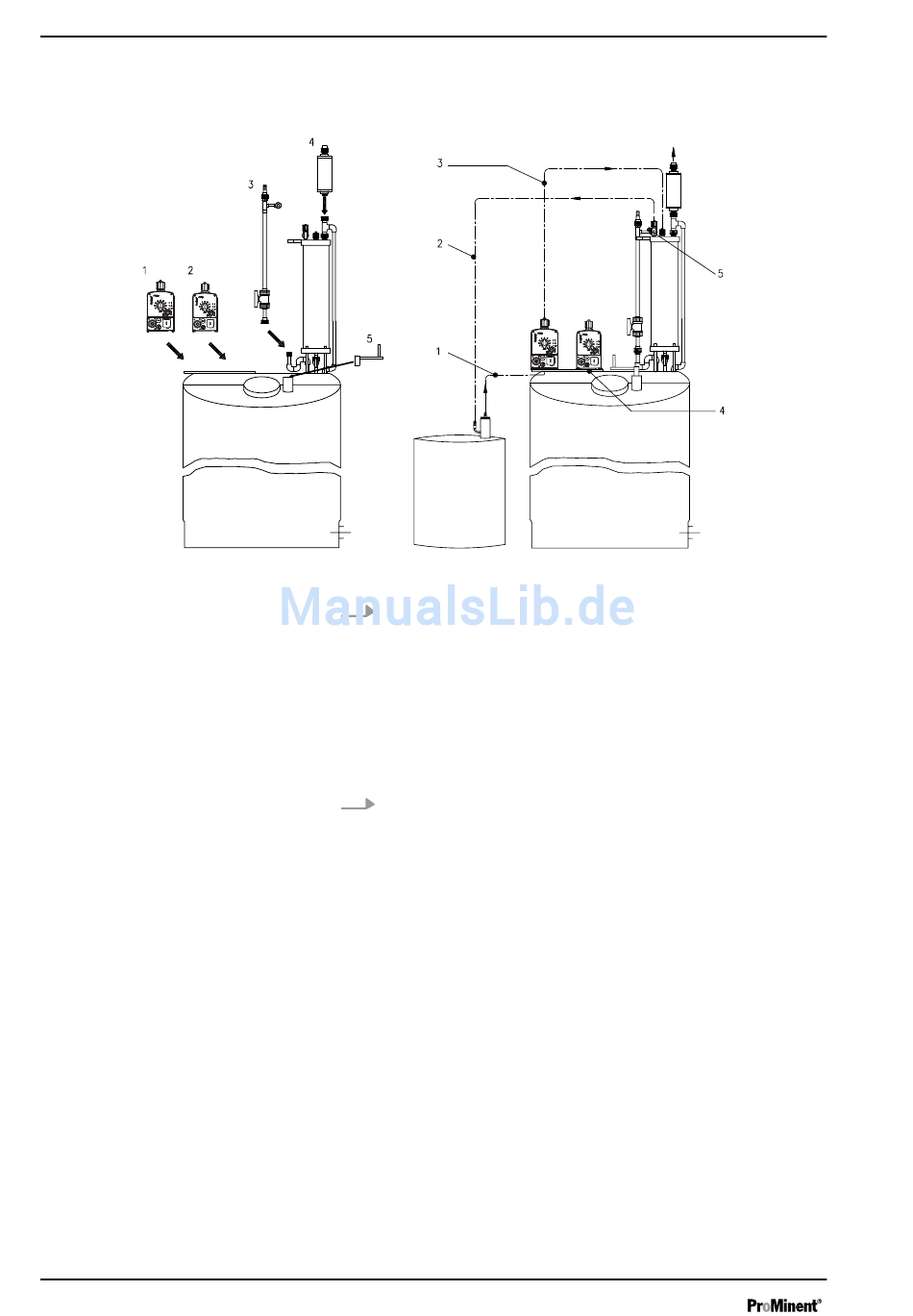

Abb. 3: A. Teile verschrauben, B. Interne Leitungsverbindungen herstellen
16
B
1. Die gelieferten Teile des Hydrazin-Dosiersystems zusammenstellen
und dicht mit den Anschlüssen des Dosierbehälters verschrauben -
siehe Abb. 3 A.
1. - die Umfüllpumpe
2. - die Dosierpumpe
3. - den Verdünnungswasserzulauf
4. - das Aktivkohlefilter. Mit dem Metallwinkel zusätzlich fixieren!
5. - die Handkurbel
2. Die internen Leitungsverbindungen herstellen - siehe Abb. 3B.
1. - Saugleitung der Umfüllpumpe zu Kupplung für den Vorratsbe‐
hälter. Dort Schlauchschellen verwenden!
2. - Gaspendelleitung von Zumessgefäß zu Kupplung für den Vor‐
ratsbehälter. Dort Schlauchschellen verwenden!
3. - Umfüllleitung von Umfüllpumpe zu Zumessgefäß
4. - Saugleitung der Dosierpumpe
