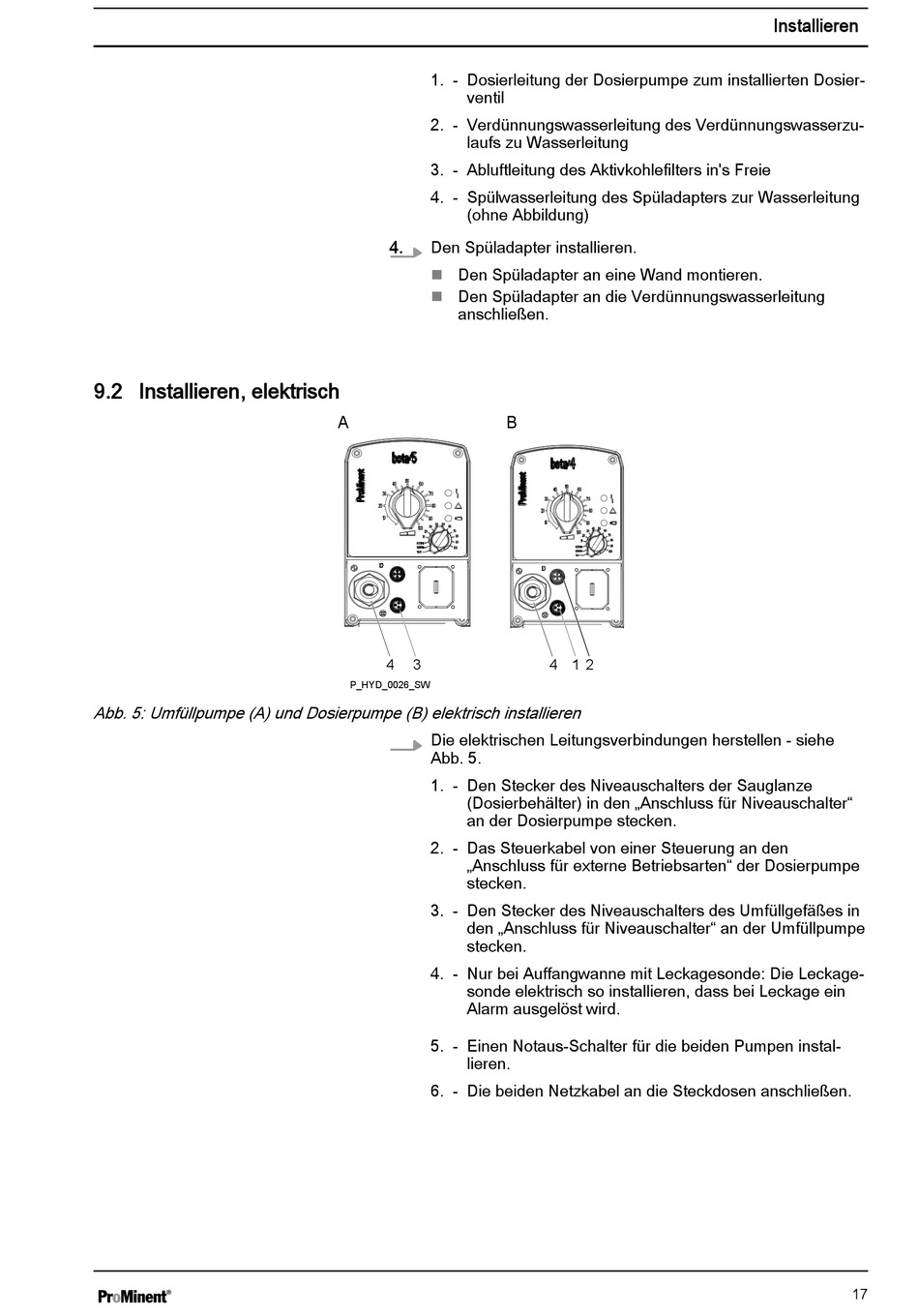

9.2 Installieren, elektrisch
Abb. 5: Umfüllpumpe (A) und Dosierpumpe (B) elektrisch installieren
1. - Dosierleitung der Dosierpumpe zum installierten Dosier‐
ventil
2. - Verdünnungswasserleitung des Verdünnungswasserzu‐
laufs zu Wasserleitung
3. - Abluftleitung des Aktivkohlefilters in's Freie
4. - Spülwasserleitung des Spüladapters zur Wasserleitung
(ohne Abbildung)
4.
Den Spüladapter installieren.
Den Spüladapter an eine Wand montieren.
n
Den Spüladapter an die Verdünnungswasserleitung
n
anschließen.
A
B
4
3
P_HYD_0026_SW
Die elektrischen Leitungsverbindungen herstellen - siehe
Abb. 5.
1. - Den Stecker des Niveauschalters der Sauglanze
(Dosierbehälter) in den „Anschluss für Niveauschalter"
an der Dosierpumpe stecken.
2. - Das Steuerkabel von einer Steuerung an den
„Anschluss für externe Betriebsarten" der Dosierpumpe
stecken.
3. - Den Stecker des Niveauschalters des Umfüllgefäßes in
den „Anschluss für Niveauschalter" an der Umfüllpumpe
stecken.
4. - Nur bei Auffangwanne mit Leckagesonde: Die Leckage‐
sonde elektrisch so installieren, dass bei Leckage ein
Alarm ausgelöst wird.
5. - Einen Notaus-Schalter für die beiden Pumpen instal‐
lieren.
6. - Die beiden Netzkabel an die Steckdosen anschließen.
