Montieren und hydraulisch installieren
5

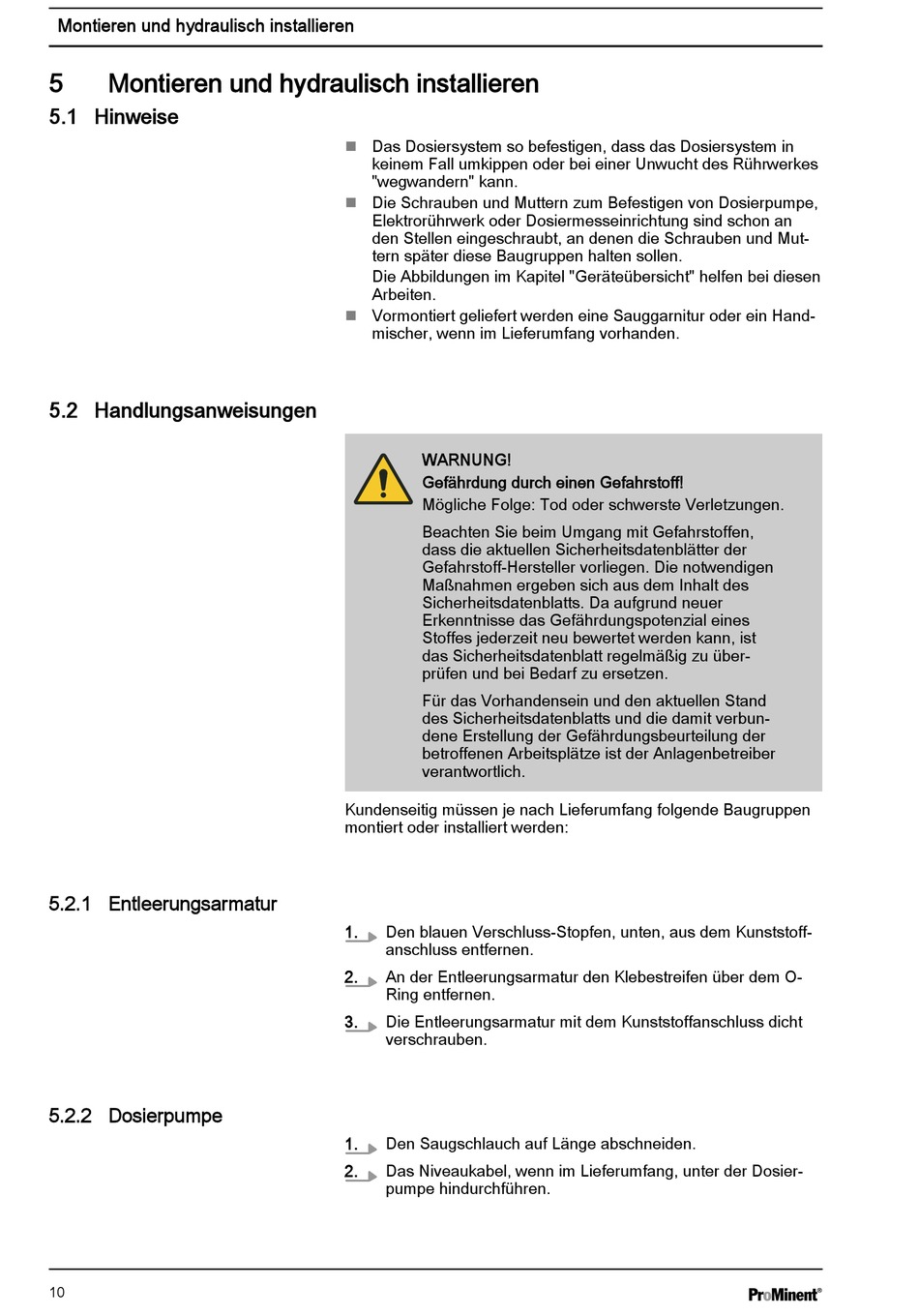

Montieren und hydraulisch installieren
5.1 Hinweise
5.2 Handlungsanweisungen
5.2.1 Entleerungsarmatur
5.2.2 Dosierpumpe
10
Das Dosiersystem so befestigen, dass das Dosiersystem in
n
keinem Fall umkippen oder bei einer Unwucht des Rührwerkes
"wegwandern" kann.
Die Schrauben und Muttern zum Befestigen von Dosierpumpe,
n
Elektrorührwerk oder Dosiermesseinrichtung sind schon an
den Stellen eingeschraubt, an denen die Schrauben und Mut‐
tern später diese Baugruppen halten sollen.
Die Abbildungen im Kapitel "Geräteübersicht" helfen bei diesen
Arbeiten.
Vormontiert geliefert werden eine Sauggarnitur oder ein Hand‐
n
mischer, wenn im Lieferumfang vorhanden.
WARNUNG!
Gefährdung durch einen Gefahrstoff!
Mögliche Folge: Tod oder schwerste Verletzungen.
Beachten Sie beim Umgang mit Gefahrstoffen,
dass die aktuellen Sicherheitsdatenblätter der
Gefahrstoff-Hersteller vorliegen. Die notwendigen
Maßnahmen ergeben sich aus dem Inhalt des
Sicherheitsdatenblatts. Da aufgrund neuer
Erkenntnisse das Gefährdungspotenzial eines
Stoffes jederzeit neu bewertet werden kann, ist
das Sicherheitsdatenblatt regelmäßig zu über‐
prüfen und bei Bedarf zu ersetzen.
Für das Vorhandensein und den aktuellen Stand
des Sicherheitsdatenblatts und die damit verbun‐
dene Erstellung der Gefährdungsbeurteilung der
betroffenen Arbeitsplätze ist der Anlagenbetreiber
verantwortlich.
Kundenseitig müssen je nach Lieferumfang folgende Baugruppen
montiert oder installiert werden:
1.
Den blauen Verschluss-Stopfen, unten, aus dem Kunststoff‐
anschluss entfernen.
2.
An der Entleerungsarmatur den Klebestreifen über dem O-
Ring entfernen.
3.
Die Entleerungsarmatur mit dem Kunststoffanschluss dicht
verschrauben.
1.
Den Saugschlauch auf Länge abschneiden.
2.
Das Niveaukabel, wenn im Lieferumfang, unter der Dosier‐
pumpe hindurchführen.
